Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства
Шрифт:
В коллекции из Довмонтова города особый интерес вызывают два наконечника копий. Один из них представлен целым экземпляром (рис. 10, ан. 2270). Он имеет линзовидное сечение. Другой — с ромбовидным сечением пера — сохранился фрагментарно (рис. 10, ан. 2271). В обоих случаях основу пера составляют две полосы обычного железа (микротвердость — 151–170 кг/мм2), между ними вставлена тонкая пластинка фосфористого железа (микротвердость феррита — 236–274 кг/мм2). Вставка из фосфористого железа расположена перпендикулярно плоскости пера и выходит на обе плоскости в виде узкой полоски, что создавало определенный декоративный эффект: после полировки эта вставка приобретала сверкающий серебристый цвет. Предметы (ножи, наконечники копий), изготовленные по описанной технологической схеме, встречаются в древнерусских материалах
Основную часть металлографически исследованных предметов XIII–XV вв. составляют ножи. Как и в других городах, эволюция формы ножей в Пскове шла в направлении увеличения ширины клинка и изменения соотношения длины клинка к длине черенка (2:1). Уже в XIII в. ножи приобретают стандартную форму, которая сохраняется и в последующее время. В XIV в. появляются ножи с пластинчатой рукоятью, в которой пробито несколько отверстий для крепления накладок. Вероятно, ножи с пластинчатой рукоятью являются столовыми.

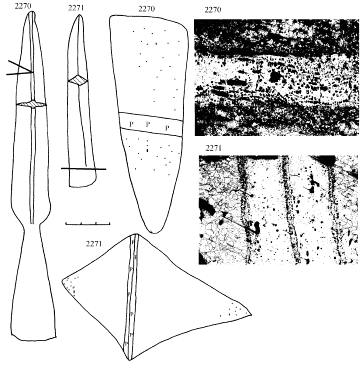

Рис. 10. Псков. Наконечники копий с вставками из фосфористого железа, технологические схемы изготовления и микрофотографии вставок, ув. 70х
Как показало металлографическое исследование, при производстве псковских ножей в рассматриваемый период использовалось десять технологических схем: целиком из железа, из сырцовой стали, из качественной стали, из пакетированной заготовки, локальная цементация лезвия, трехслойный пакет, вварка, косая, торцовая, V-образная наварки стального лезвия (табл. 3).
Установлено, что при производстве кузнечных изделий из Пскова использовалось железо, получаемое из болотных руд. В большинстве случаев железо имеет обычную для феррита микротвердость — от 151 до 206 кг/мм2. Иногда встречается твердое (фосфористое) железо с микротвердостью феррита 236–350 кг/мм2. Целиком из такого материала изготовлены три ножа и ножницы. У нескольких экземпляров ножей, изготовленных в наварных конструкциях, фосфористое железо составляло основу клинков.
При производстве цельностальных изделий использовалась сырцовая неравномерно науглероженная сталь (с содержанием углерода до 0,5 %, что позволяло ей принимать термообработку). В сварных же конструкциях на лезвии использовалась цементованная высокоуглеродистая сталь. Практически все орудия со стальными лезвиями прошли термообработку (резкую закалку).
Полученные данные свидетельствуют, что кузнечное ремесло Пскова, также как и новгородское, находилось на том уровне развития, когда использовались отработанные стандартные технологические приемы.
Распределение выделенных нами при металлографическом исследовании технологических схем по двум хронологическим периодам (домонгольский — X–XII вв., золотоордынский — XIII–XV вв.) позволяет выявить характерные технологические особенности для каждого этапа и проследить возможные изменения во времени. [1]
1
При хронологическом распределении технологических схем мы имеем в виду только технологию производства ножей как наиболее показательный фактор.
Как следует из приведенных в таблице 3 данных, в X–XII вв. в псковском кузнечном ремесле доминирует технологическая группа II — 69,3 %, соответственно группа I — 30,7 %. Причем в технологической группе I основу составляют технологические схемы целиком из железа и сырцовой неравномерно науглероженной стали, а в технологической группе II первое место по количеству занимают технологии трехслойного пакета и вварки (рис. 11).

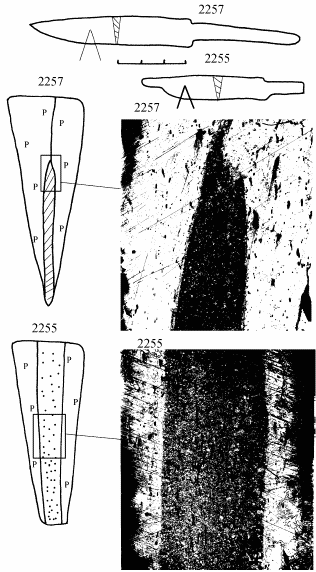

Рис. 11.
В период XIII–XV вв. представительность обеих технологических групп сближается: технологическая группа I — 48,8 %, технологическая группа II— 51,2 %. В технологической группе I возрастает значение предметов целиком из стали. Уже в XIII в. практически исчезают изделия, изготовленные в трехслойной и вварной технологиях, и в технологической группе II лидирующее положение занимает технология косой наварки стального лезвия.

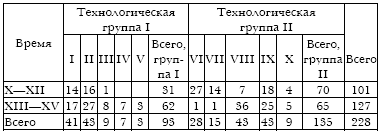

Таблица 3. Хронологическое распределение исследованных ножей из Пскова по технологическим группам: [2] I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка
2
В таблице использованы материалы Б. А. Колчина (1953), Г. А. Вознесенской (1996), Л. С. Розановой (1997) и Т. Ю. Закуриной (2000а), а также материалы из архива кабинета металлографии Лаборатории естественнонаучных методов ИА РАН.
Высокий процент изделий технологической группы II, связанных со сварными конструкциями, в ранний период X–XII вв. указывает на то, что кузнечное производство в Пскове развивалось в традициях, характерных для северного (новгородского) региона Древней Руси. Так же как и в Новгороде, псковские материалы демонстрируют смену технологий (в технологической группе II) от трехслойного пакета к наварке в XII в. В золотоордынский период псковское кузнечное ремесло продолжает развиваться на основе северорусских традиций. Ни внешняя агрессия, ни внутренняя политическая нестабильность не изменили вектор развития в такой важнейшей отрасли экономики, как черная металлургия и металлообработка. Особенностью кузнечного ремесла Пскова является возрастание доли технологической группы I. В это время Псков, находясь на западном рубеже русских земель, вынужден был в одиночку противостоять Литве и Ливонскому ордену «при двусмысленном и нередко прямо враждебном отношении Новгорода» (Ключевский 1957: 92). Это требовало значительного увеличения объемов кузнечной продукции, что осуществлялось за счет использования простых технологических схем.
Тверь
Первое упоминание Твери в летописях относится к 1209 г. Заметную роль город начинает играть уже с середины XIII в. В это время Тверь становится столицей самостоятельного княжества. Археологические раскопки в Твери ведутся сравнительно недавно. В 90-е гг. XX в. Тверь становится одним из наиболее исследуемых городов России. В результате этих изысканий удалось установить, что мощность культурного слоя в исторической части города неравномерна. Наиболее информативный с археологической точки зрения участок находится на территории Тверского кремля в границах города XIV в., где сохраняется влажный культурный слой, способствующий консервации изделий из органических материалов и металлов (Тверской кремль 2001: 5—20).
В последнее десятилетие особое внимание уделяется археометаллографическому изучению кузнечной продукции из средневековой Твери (Розанова, Терехова 2001: 109–137). Коллекция железных предметов происходит из хорошо стратифицированного раскопа 11 с территории кремля (Лапшин 2001: 221–224). Коллекция состоит из 183 экземпляров и представлена в основном такой категорией, как ножи (179 экз.). В коллекцию вошли также три топора и кинжальный клинок. Исследованные изделия укладываются в хронологические рамки с конца XIII до середины XV в., причем большая часть предметов (165 экз.) происходит из слоев, имеющих дендрохронологические даты. Материалы происходят с участков раскопа 1, 3 (1994 г.), 1, 1а, 2, 3 (1995 г.), 4, 5 (1996 г.).
