Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства
Шрифт:

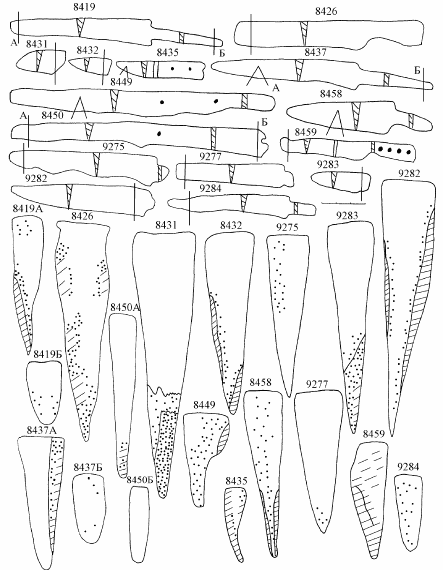

Рис. 56. Москва. Ножи XVI–XVII вв. и технологические схемы их изготовления

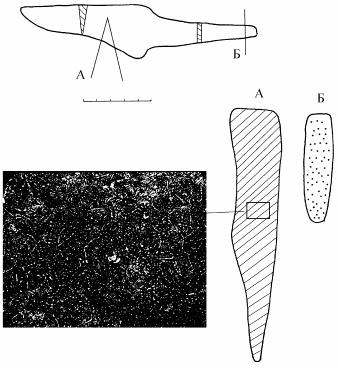

Рис. 57. Москва. Цельностальной нож. Ан. 8687

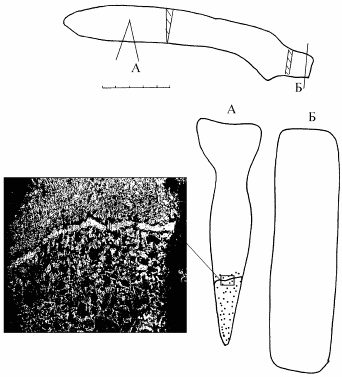

Рис. 58. Москва. Нож с наварным лезвием (торцовая

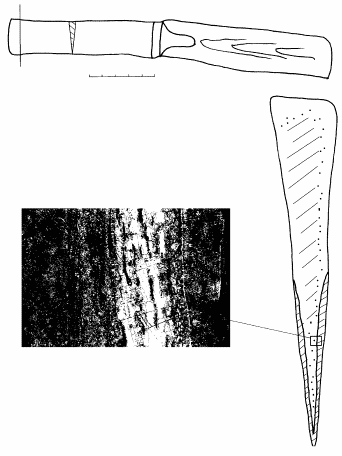

Рис. 59. Москва. Нож с наварным лезвием (V-образная наварка). Ан. 8678
Близкую картину дает Псков. Здесь технологическая группа I также доминирует (61 %). Обращает на себя внимание высокая доля изделий, выполненных целиком из железа. По всей видимости, цельножелезные ножи относятся к дешевой продукции. На примере кузнечных изделий из Москвы прослеживается использование разных источников сырья: мы фиксируем здесь как низкофосфористый металл, так и высоко-фосфорное железо. Наши наблюдения о соотношении двух технологических групп по материалам Москвы и Пскова (табл. 17) подтверждаются данными из других памятников.
В целом, давая технико-технологическую характеристику такой категории, как ножи, можно заметить, что преобладают изделия технологической группы I (59 %), а среди них более половины занимают цельностальные изделия (рис. 60–61). Прослеживается явная тенденция отхода от применения сложных наварных технологий в пользу простых технологических схем. Напомним, что увеличение доли предметов, выполненных в простых технологических схемах, в ведущих ремесленных центрах (прежде всего в Пскове и Новгороде) отмечалось уже в XIII в. Ав XV в. технологическая группа I в Пскове преобладает. Причина наблюдаемого роста, на наш взгляд, заключается в расширении емкости рынка, который требовал увеличения количества продукции. Эта задача решалась за счет широкого использования стали-уклада. Данный вид сырья позволял существенно, не снижая рабочих качеств орудия, увеличить количество производимой продукции из-за меньших трудовых затрат при изготовлении цельностального ножа.

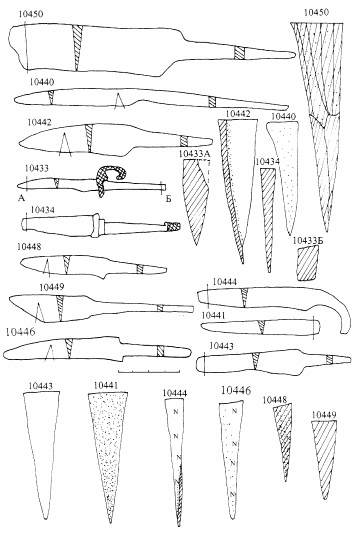

Рис. 60. Ростиславль Рязанский. Кузнечные изделия XVI в. и технологические схемы их изготовления

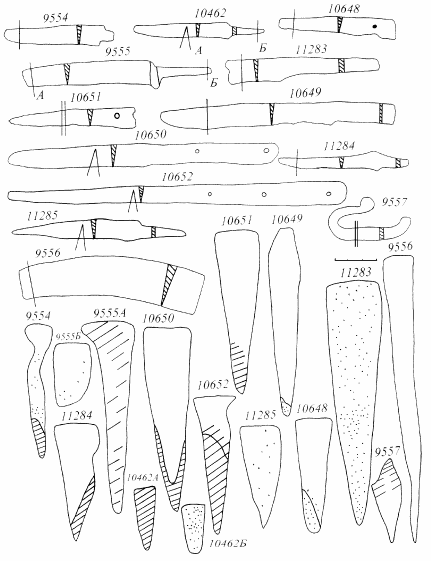

Рис. 61. Мякинино-2. Кузнечные изделия XVI — начала XVII в. и технологические схемы их изготовления
Присутствие значительного количества изделий, изготовленных в сварных технологиях, возможно, объясняется социальным статусом ремесленников в крупных городах. Например, известно, что основная часть московских кузнецов проживала в белых (частновладельческих) слободах, т. е. находилась в той или иной степени зависимости от феодала. Эта зависимость гарантировала кузнецу реализацию выпущенной продукции. Стимул к увеличению объема продукции и, как следствие, к переходу к более простым технологиям отсутствовал.

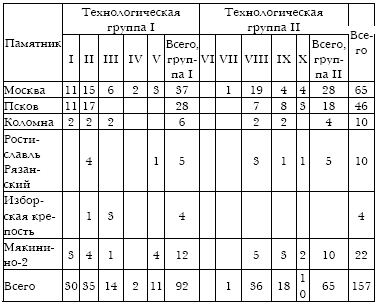

Таблица 16. Технологические схемы изготовления ножей в XVI–XVII вв.: I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

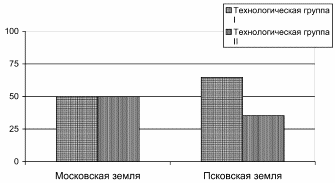

Таблица 17. Соотношение технологических групп в Московской и Псковской землях (в %)
Но,
Глава 2. Железо как предмет торговли
В XVI в. русские железные изделия выходят на международный рынок. Основным направлением экспорта были восточные страны: Крымское ханство, Ногайская орда, Иран (Фехнер 1956: 96–97). Полный список экспортируемых изделий установить невозможно, но известно, что в «Татарию» ив Иран сотнями вывозились ножи, а в Ногайской орде был особый спрос на гвозди.
Несмотря на то что с конца XVI в. из-за энергетического кризиса в металлургии, связанного с вырубкой лесов, Европа начала испытывать недостаток в железе, западное направление экспорта продукции русского железообрабатывающего производства было ограничено. Прежде всего русские железные орудия вывозились в Прибалтийские земли. В этой торговле основное место занимал Псков. Так, в 1620 г. торговые люди Пскова просили новое московское правительство «поволити пашенное железо, сошники и полицы изо Пскова и изо псковских пригородов за рубеж на продажу возити». С другой стороны, иностранцы так были заинтересованы в псковском железе, что, со своей стороны, пытались воздействовать на московское правительство с «позиции силы». Зная о частых перебоях с зерном в Пскове, они выдвигали ультимативное требование: если железо не позволят пропускать из России на Запад, то они не будут пропускать в Псков хлеб (Заозерская 1970: 250).
Производство железа на протяжении всего рассматриваемого периода возрастало. Но начиная с рубежа XV–XVI вв. Московское государство стало испытывать недостаток в черном металле, и прежде всего в качественных сортах.
Определенный дефицит железа был связан с формированием постоянной армии, требующей в связи с развитием огнестрельного оружия большего, чем прежде, количества железа. По некоторым подсчетам, масса железного вооружения стрельца составляла 50 фунтов (Черноусов и др. 2006). При этом срок амортизации железных предметов был крайне небольшим — около пяти лет. Таким образом, на содержание только стрелецкого войска в год требовалось не менее 80 т железа. Всего же потребности армии превышали 300 т железа ежегодно.
В XIV–XV вв. в Европе наступает новый этап в железообработке. Широко распространяется производство чугуна. В кузнечную практику внедряются механический молот и механическое дутье. Осваивается передельный процесс получения железа. Это способствовало не только росту объема продукции, но и существенным качественным изменениям: механический молот позволял производить более тонкую и равномерную расковку листа или заготовки, обрабатывать массивные заготовки весом в несколько сот килограммов; литье чугуна упростило и удешевило производство артиллерийских снарядов, лафетов для пушек, а позднее и стволов орудий. В России же водяной привод впервые документально зафиксирован лишь в 1624 г., когда Михаил Федорович пожаловал трем иноземцам — «кузнечной мельницы мастерам» — по четыре аршина сукна за то, что они «поставили кузнечную мельницу и учали железо ковать водою» (Заозерская 1970: 371).
Судя по свидетельству С. Герберштейна, с литьем чугуна русские познакомились в начале XVI в. С. Герберштейн пишет, что «государь [Василий III] имеет пушечных литейщиков, немцев и итальянцев, которые, кроме пищалей и воинских орудий, льют также железные [чугунные?] ядра, какими пользуются и наши государи» (Герберштейн 1986: 71). Но секрет плавки чугуна иностранные мастера русским металлургам, по всей видимости, не передали, поскольку собственное чугунолитейное производство в России так и не было налажено: в то время как в Западной Европе налаживается производство чугунных пушек, в России даже во время Северной войны основная масса артиллерийских орудий была отлита из бронзы.
