Некоторые детали об испанском оружии на Миссури можно взять из документов, цитируемых Насатиром. Обычные вертлюжные орудия, применявшиеся в те времена подданными его католического величества, он описывает как «вертлюжные орудия или легкие пушки калибром в 1 фунт». Десять орудий, выделенных Каронделем, были отправлены по реке Миссисипи из Барранкаса (ныне Мемфис, штат Теннесси) до Сент-Луиса, а оттуда доставлялись в отдаленные форты в необжитых районах по мере их строительства агентами Меховой компании Миссури. Один из таких фортов был расположен рядом с устьем реки Платт поблизости от селения индейцев племени ото; другой – поблизости от селения индейцев омаха несколько ниже современного города Омади в штате Небраска; еще один – неподалеку от селений индейцев мандан, которые были отбиты у англичан и перестроены; и форт Карон-дель – много выше по реке Осейдж
Испании, и компания несла материальную ответственность за них.
Поскольку Меховая компания Миссури в 1795 году распространила свою торговую деятельность на регион верховьев Миссури, где английские торговцы успели обзавестись приверженцами среди аборигенов, некоторые испанцы – в особенности барон Карондель – выступали за патрулирование реки «одним или двумя галиотами небольшого тоннажа, плоскодонными и вооруженными шестью двухфунтовыми орудиями, несколькими вертлюжными орудиями и с командой из двадцати матросов», предоставляемыми правительством. В коллекции И.Г. Вурхиса, экспонируемой в Историческом собрании Миссури, Сент-Луис, имеется оригинал картины «Губернатор Гайозо де Лемос на борту галеры». В 1796 году Гайозо сменил Каронделя на посту генерал-губернатора Луизианы. Его небольшая канонерка была вооружена одним шестифунтовым и восемью вертлюжными орудиями. Ее экипаж составляли двадцать восемь человек, и она, предположительно, была несколько больше того вооруженного речного судна, которое Карондель имел в виду, говоря о патрулировании реки, но вполне позволяет представить, каковы были первые речные галеры на Миссисипи и Миссури. Расположение орудий и способ их установки показаны на этой картине XVIII века, копия которой воспроизведена на рис. 47, и являются вполне характерными для вооружения более поздних правительственных галер и частных килевых судов, во множестве ходивших по рекам Огайо, Миссисипи и Миссури в первые десятилетия после приобретения Луизианы.
Начиная с 1798 и по 1813 год американские судостроители создавали на верфях Питсбурга, Мариетты, Эддивиля и Луизианы канонерки, весьма схожие с испанскими речными галерами. Некоторые из этих судов были вооружены даже такими мощными орудиями, как двадцатичетырехфунтовые пушки. Все они, кроме того, имели на вооружении вертлюжные орудия. Впечатляющие примеры применения подобных канонерок в сражениях с английскими силами и различными индейскими племенами, жившими вдоль этих рек, можно найти у Болдуина.

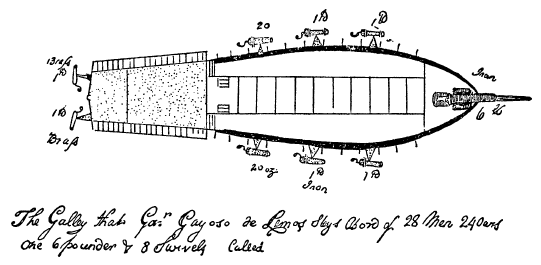

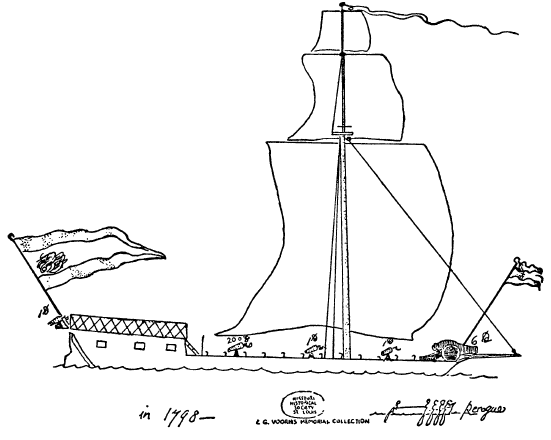

Рис. 47. «Губернатор Гайозо де Лемос на борту галеры». Это судно является типичной небольшой испанской канонеркой, которые патрулировали Миссисипи и нижнее течение Миссури в 1790-х гг. Ее вооружение составляли одна шестифунтовая пушка и восемь орудий на вертлюжных установках
Вертлюжные орудия мушкетного типа
Сделанные в виде мушкетов вертлюжные орудия всегда были дульнозарядными вплоть до тех времен, когда американцы в период Войны за независимость приняли на вооружение нарезные крепостные орудия для использования их на судоходных реках Вирджинии. Такое оружие весило около 50 фунтов, а отдельные образцы его стреляли ядрами весом 4 унции. Имеются свидетельства того, что оно производилось во Фредериксбурге, штат Вирджиния, в 1776 году, и несколько образцов его дошли до нашего времени. Совершенно точно известно, что они вышли из мастерской Раппаханнок-Фордж, располагавшейся на другом берегу реки напротив Фредериксбурга. Не существует, однако, никаких свидетельств того, что нарезные вертлюжные орудия бывали в ходу во внутренних водах в эпоху меховой торговли. Хикс упоминает опытные «крепостные ружья», которые выпускались в 1847 году арсеналами в Спрингфилде и Харперс-Ферри, но они, по всей видимости, никогда не применялись в боевых действиях. Эти орудия выпускали ядра весом 3 унции и весили около 30 фунтов. Они относились к оружию капсюльного типа, «устанавливаемому на специальной треноге, приспособленной для перевозки на лошадях». Два дошедших до наших времен образца этого оружия хранятся в музее Спринг-филдского
7 ноября 1807 года Генри Дирборн из военного министерства писал Джеймсу Стабблфилду в арсенал Харперс-Ферри, прилагая к письму чертеж вертлюжного орудия: «Его следует выполнить очень прочным, полировать ствол отнюдь не надо. Вполне подойдет обычный мушкетный замок. Ствол должен быть толще обычного, поскольку ему придется выносить большие нагрузки. Вообще орудие должно быть достаточно прочным, чтобы его можно было снаряжать очень сильным зарядом пороха. Казенная часть в районе приклада тоже должна быть очень прочной и обычной длины, как у мушкета. Вы должны как следует испытать его, прежде чем отправить по назначению. Штырь вертлюга сделайте длиной 41/2, дюйма, когда же вы будете испытывать орудие, то поместите штырь в отверстие в бревне, чтобы проверить его прочность, как и прочность самого орудия». 23 декабря 1807 года Дирборн подтвердил получение «крепостного орудия» и просил изготовить еще шесть. «Установите еще прицел ближе к середине ствола, а крепление приклада к стволу шпильками замените на еще одно кольцо. Закончив работы, переправьте их к нам». 1 августа 1808 года Дирборн подтвердил получение еще шести вертлюжных орудий.
Архивы Управления вооружений открывают нам новые подробности из истории вертлюжных орудий, применявшихся армией и военно-морским флотом, но записи об установке подобного вооружения на правительственных судах, действовавших на Огайо, Миссисипи и Миссури, однозначно свидетельствуют о том, что таких орудий было изготовлено больше, чем это следует из счетов, оплаченных Управлением вооружений.
На рис. 48, а изображено вертлюжное орудие мушкетного типа, конструкция которого описана Дирборном в 1848 году и которое, как следует из его переписки, было изготовлено Питсбургским арсеналом, где появилось на свет также и все более мощное оружие, отправленное на Запад в 1813—1823 годах. Круглый в сечении стальной ствол без нарезов имеет в длину 33 дюйма и калибр 1,25 дюйма; первоначально снабженный кремневым замком, он был впоследствии переделан в капсюльную систему. На замке имеется маркировка «U. S. Pittsburgh».
В архивах управления зарегистрированы также и контракты 1814 года между правительством и компанией «Трайон и Дж.Дж. Генри» на изготовление двадцати магазинных вертлюжных орудий, оснащенных системой, изобретенной Джозефом Г. Чемберсом. Предположительно, еще несколько контрактов на такую «утерянную» оружейную систему было заключено федеральным правительством и некоторыми штатами. Сохранилось в архивах и официальное одобрение этих сделок, как и указание военно-морского министра о поставке пятидесяти магазинных орудий. Восемь из этих орудий были установлены в 1814 году на корабле «Воитель» в Филадельфии, и Джордж Харрисон, представитель военно-морского флота в Филадельфии, получил указание отправить пятнадцать магазинных орудий коммодору Шанси на Великие озера для того, чтобы он смог испытать их там в реальной боевой обстановке, установив их на легких канонерках, действовавших тогда в этом регионе. Ни одного экземпляра этих орудий по сию пору не найдено.

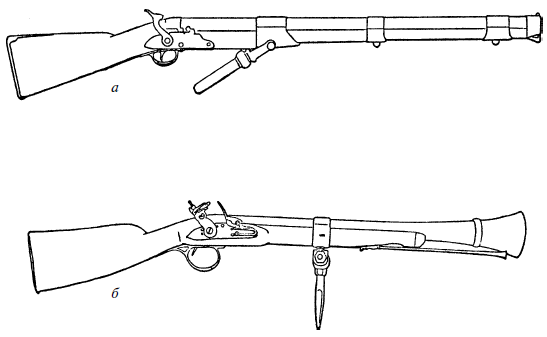

Рис. 48. Вертлюжные орудия для стрельбы с упором в плечо: а – тяжелое вертлюжное орудие мушкетного типа, первоначально кремневое, позднее переделанное в капсюльную систему. Данный экземпляр был найден на дне морского залива неподалеку от Нового Орлеана; б – кремневое вертлюжное орудие-мушкетон. Орудия такого типа часто использовались на речных судах в конце XVIII и начале XIX в. Стволы делались из меди или железа
В перечне вооружения, заказанного и полученного правительством Соединенных Штатов за пятилетний период 1817—1821 годов, имеется позиция «25 1-фунтовых железных вертлюжных орудий», а также упоминание о 1120 фунтах картечи для вертлюжных орудий. Эти орудия значатся в разделе «Пушки», и нет сомнений в том, что они были того типа, который изображен на рис. 46. Как признак относительной редкости вертлюжных орудий в номенклатуре военного министерства можно указать на тот же самый перечень, в котором среди прочего вооружения страны значатся 306 шестифунтовок и около 500 пушек и мортир различных калибров.
