В качестве идей (вариантов) усовершенствования такой системы назову лишь то, что даже по «временной» схеме можно автоматизировать подачу воды в дом посредством включения (подачи питания) к электродвигателю насоса (установленному в скважине, колодце) дистанционно – с помощью электрической схемы. Эти схемы рассмотрим в главе 4.
Как водопроводный шланг (рис. 1.8), так и электрический провод питания насоса (насосной станции) (рис. 1.9) в данном случае можно пустить прямо по земле.

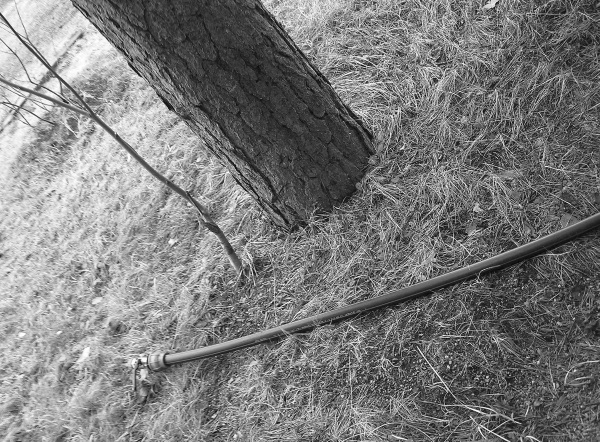

Рис. 1.8.

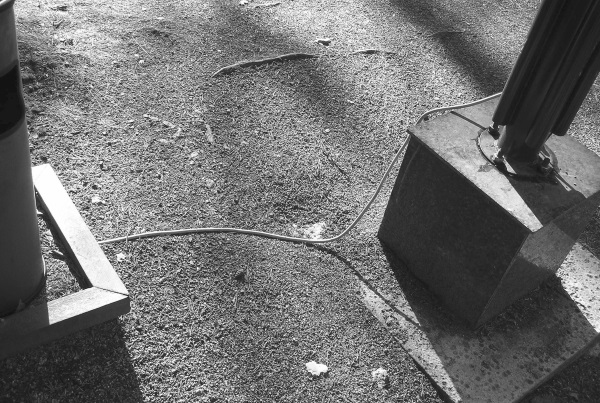

Рис. 1.9. Электропитание насоса (насосной станции), организованное «наземным» способом
У такого способа есть и свои минусы. В частности, и шланг, и электропроводка пострадают (деформируются) при механических воздействиях на них, в том числе при наезде транспортным средством или иным садово-огородным оборудованием, а также в случае заморозков.
Для предотвращения первой опасности как шланг, так и электрическую проводку накрывают досками или жестью (рис. 1.10), что, несомненно, создает на дачном участке вид неэстетичный, а скорее «фронтовой», говорящий о непрекращающемся годами ремонте дачного хозяйства.

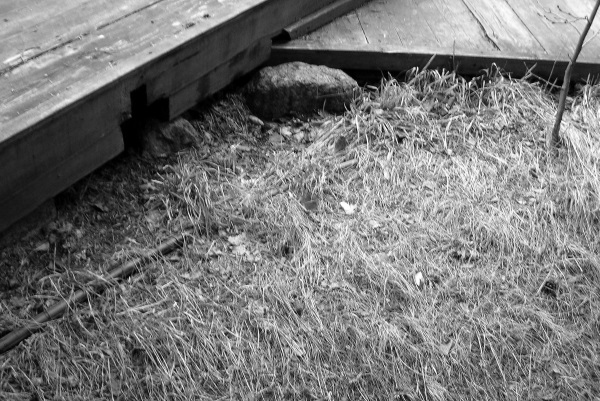

Рис. 1.10. Защита наземного трубопровода досками
Против морозов и заморозков, которые в наших краях (как и в средней полосе России) случаются с октября по апрель, бороться еще труднее, поэтому проводку, особенно водопровод, в этот «сезон» приходится «расстилать» только на время непосредственно водоснабжения. Что, конечно же, приносит определенные неудобства владельцам сего дачного хозяйства.
О размерах и предпочтениях в части выбора материала для трубопровода (диаметр труб) мы говорили выше.
1.8. Прокладка трубопровода под землей
Прокладка трубопровода под землей относительно метода, рассмотренного выше, сулит большие выгоды, как и любое фундаментальное отношение к своему добру, хозяйству, участку.
В случае с подземным трубопроводом нагнетающая насосная станция устанавливается в непосредственной близости к источнику воды: природному ключу, колодцу, скважине.
Расположение, накопительный резервуар и контроль давления насосной станции. Расстояние от дома до источника воды должно стремиться к минимуму. Однако современные насосные станции уверенно работают на удалении 100–120 метров от дома-дачи, что надо признать сегодня результатом вполне удовлетворительным. Кроме того, они имеют (разные модели – разный объем) накопительный бак-резервуар до 50 литров, что позволяет иметь запас воды даже в случае затруднений (локального временного уменьшения уровня) в источнике (скважине).
Для прокладки трубопровода под землей сначала выкапывают канаву, затем туда укладывают трубы водопровода и засыпают сверху грунтом (землей).

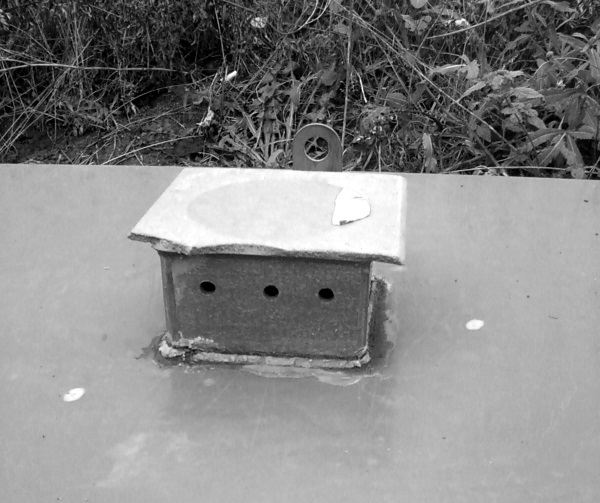

Контроль давления в контуре насосной станции осуществляется автоматически, в соответствии с ее функционалом. В месте расположения насосной станции (в моем хозяйстве она размещена в канаве, обшитой досками и жестью) необходимо сделать люк с выводом для воздушной фильтрации (рис. 1.11).
Рис. 1.11.
Переходники и краны, расчет длины шланга и мощность насосной станции, а также особенности ее монтажа рассмотрим далее.
1.8.1. Заглубление канавы под трубопровод
Водопровод и электрический провод питания «прячут» в землю не только из эстетических соображений, но и для безопасности. Тем не менее в этом случае также существуют определенные правила: нельзя в одной канавке прокладывать (с возможностью соприкосновения) и водопровод, и электрокабель. Поэтому речь идет о двух независимых канавках, глубиной 50–60 см.
Глубина определяется двумя факторами: во-первых, чтобы провода не замерзали, особенно проводка гидроконтура под землей в зимнее время (сильный мороз) – ее желательно прокладывать как можно глубже.
Во-вторых, чтобы оба кабеля-трубопровода не повредили мелкие грызуны.
В последнем случае электрический кабель пропускают в специальный защитный канал; он может быть как металлическим, так и пластиковым (рис. 1.12).

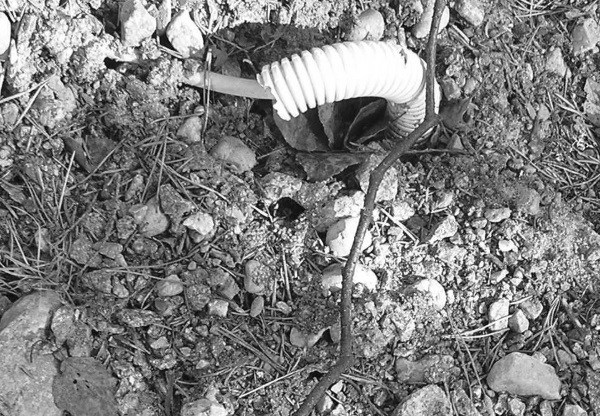

Рис. 1.12. Электропроводка в «защитном» (против грызунов) рукаве
Рис. 1.13. Стенки для кабель-каналов большого объема и размера
В тех случаях, когда речь идет о большом объеме проводов или трубопроводах большого диаметра, в канаве устанавливают специальные стенки (рис. 1.13).
Такая стенка (сварная из металла), выдерживая давление грунта со всех сторон (в засыпанной канаве), обеспечивает надежное и долговременное пользование сантехническими коммуникациями. Стенки ставят на расстоянии 3–4 метра друг от друга. Тогда и саму канавку вообще можно скрыть от любопытных глаз.
Прокладка трубопровода через каменистый грунт. Прокладка трубопровода через каменистый грунт – это особая работа, которая осуществляется с помощью специально подготовленных инструментов, таких как лом или отбойный молоток (отбойник).
Прежде чем вести трубопровод, необходимо провести рекогносцировку грунта и определиться с задачами и методами такой проводки.
Практика прохождения «трудных» участков. При проходке «трудных» участков, какими считают глинистые грунты, известняк и каменные породы, по всей длине канаву не заглубляют, а пробивают (проталкивают) через небольшие участки 1,5- метра металлическую трубу с находящимся уже в ней кабелем или шлангом (трубопроводом, металлопластом). Такой способ позволяет бить по внешней (основной) трубе – с торца кувалдой, забивая ее в «трудный» грунт.
1.8.2. Дренажная канава
Дренажная канава на дачном участке – штука весьма полезная, а на глинистых почвах – и вовсе архинеобходимая. Смысл такой канавы – отвод сточных вод, скапливающихся от естественных осадков как на огороде, так и вблизи (иногда – под) дома. Ни для кого не
секрет, что такие воды нужно как можно быстрее отводить от жилья, чтобы не было сырости, провоцирующей затхлый, тяжелый воздух, мошкары и для исключения порчи фундамента дома, его венцов и поддерживающих подпол столбов.
