Сам себе сантехник. Сантехнические дачные коммуникации

Кашкаров Андрей Петрович

Выбор материала трубопровода, его соединения (коленца, уголки и сгибы, переходники, обратные клапаны, шаровые краны, в частности насадка шарового крана на трубы), сопутствующие материалы для монтажа были рассмотрены выше.

Глава 2

Подключение и эксплуатация бытовой сантехники

Почти все стиральные или посудомоечные машины (далее бытовые или просто машины), вне зависимости от

фирм-изготовителей и лейблов, имеют одинаковый принцип работы. Вода, минуя встроенный в машине электромагнитный входной клапан, фильтр и ниппель, поступает в накопительный резервуар. Электромагнитный клапан питается переменным напряжением осветительной сети 220 В через электронную систему управления и коммутации.

Чтобы машины и сантехнические коммуникации безупречно функционировали в долгосрочной перспективе, они должны быть квалифицированно подключены. Машины (как посудомоечные, так и стиральные) придают особый комфорт и шарм дачной жизни; они выпускаются во встраиваемом варианте (к примеру, в кухонный гарнитур) или в отдельном исполнении. О подробностях подключения сантехнических коммуникаций в дачном исполнении поговорим далее.

2.1. Подключение и монтаж встраиваемой посудомоечной машины на даче

Чтобы посудомоечная машина безупречно функционировала, она должна быть правильно подключена.

На примере современной посудомоечной машины фирмы Bosch модели SRV55T13EU производства Германии (рис. 2.1) рассмотрим метод простого подключения, которым можно пользоваться универсально – в городе и деревне, с учетом некоторых особенностей того или иного подключения, отраженных (рассмотренных) далее.

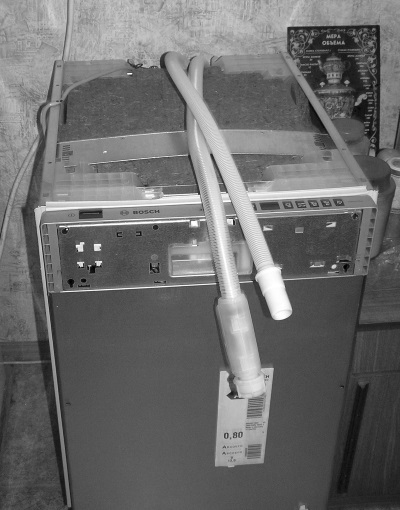

Рис. 2.1. Внешний вид посудомоечной машины Bosch SRV55T13EU

2.1.1. Подключение посудомоечной машины

Подключить машину вполне можно своими руками (в чем и состоит, собственно, предмет описанных усовершенствований в этой книге), идя по рекомендуемому пути, выполняя рабочие операции в определенной и доказавшей на практике свою эффективность последовательности:

контроль внешнего вида при получении (доставке);

установка посудомоечной машины в выбранном месте (недалеко от мест подачи и слива воды);

подключение к системе канализации (слива) с помощью сливного шланга;

подключение к гидроконтуру подачи воды;

подключение к осветительной сети 220 В (с заземляющим контуром) и отдельным предохранителем-автоматом 10-1

А. Автоматический предохранительвыключатель (рис. 2.2) должен срабатывать при появлении утечки тока и иметь на корпусе соответствующее обозначение.

Поскольку мощность посудомоечной машины, потребляемая от сети в процессе работы, велика – до 2,3 кВт, электрическое подключение производят к специально заземленной розетке (рис. 2.3 и 2.4).

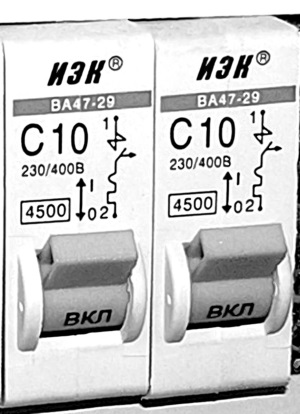

Рис. 2.2. Рекомендуемый автоматический предохранитель-выключатель с функцией срабатывания защиты при появлении токов утечки; устанавливается на каждый провод

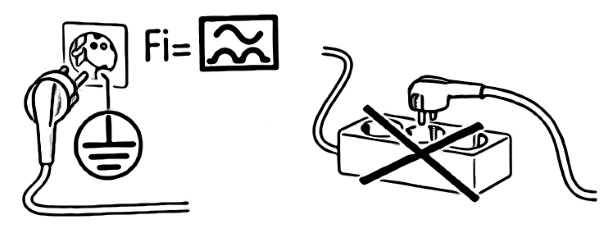

Рис. 2.3.

Правильное (слева) и неправильное (справа) подключение посудомоечной машины к осветительной сети 220 В

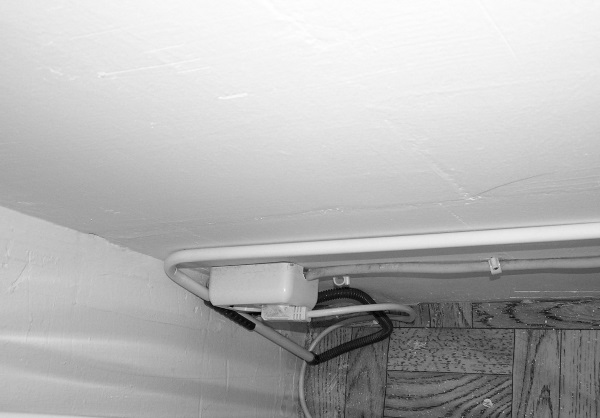

Рис. 2.4. Практическое подключение к розетке

Если в вашем дачном доме нет таких розеток, заземляющий провод (по правилам электробезопасности он должен быть желто-зеленого цвета и сечением не менее 2,5 мм²) проводят самостоятельно. Вариант проводки в строящемся доме представлен на рис. 2.5.

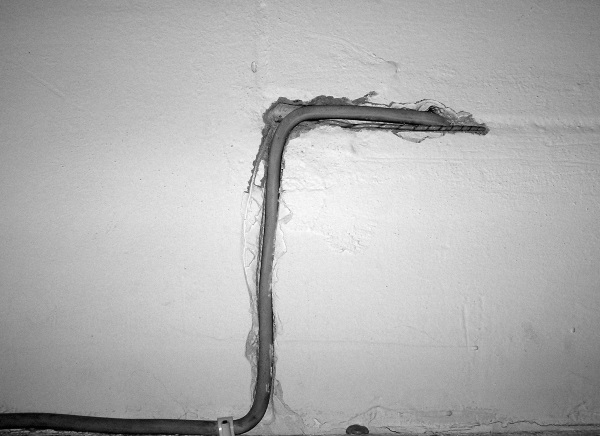

Рис. 2.5. Дополнительная (вручную) проводка заземляющего провода в отштукатуренной стене дачного дома

Bosch SRV55T13EU имеет автоматический электромагнитный клапан, который программно управляется центральным процессором машины, пропуская от водопроводного гидроконтура воду в рабочую камеру и к нагревательному элементу (ТЭНу).

Электромагнитный клапан системы Aqua-Stop Bitron имеет вид, представленный на рис. 2.6.

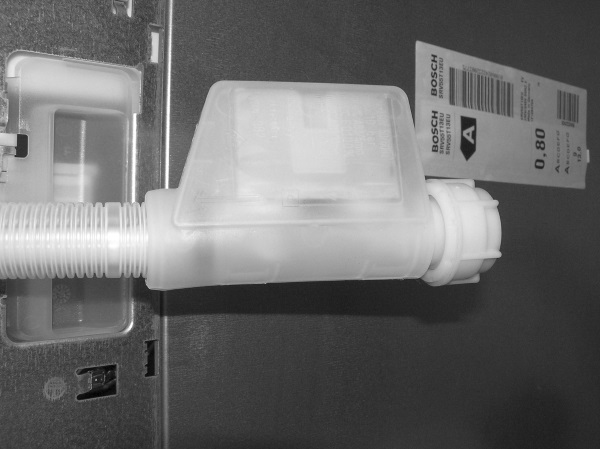

Рис. 2.6. Электромагнитный клапан системы Aqua-Stop

Ответная часть к нему должна иметь наружную резьбу диаметром 26,4 мм (рис 2.7).

Этот клапан имеет свои особенности: внутри подающего шланга (отстает от посудомоечной машины на 2,5 м) находятся соединительные провода.

Как правило, подводной шланг с электромагнитным клапаном подключают к холодному водоснабжению.

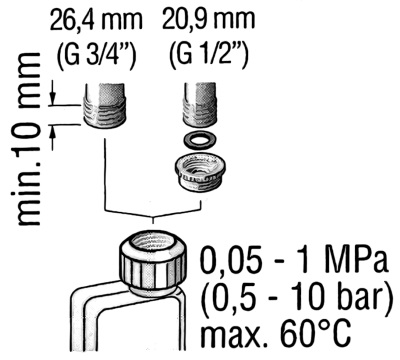

Рис. 2.7. Иллюстрация подключения входящего водопроводного шланга к элекромагнитному клапану

Тем не менее полезно знать, что данный электромагнитный клапан рассчитан на температуру воды +25–+70 °C, причем при входной температуре +60 °C время работы стиральной машины будет меньше (за одну мойку) из-за того, что нет затрат времени на нагрев воды ТЭНом в рабочей камере, а при температуре менее +60 °C – больше (табл. 2.1).

Внутренним нагревателем (ТЭНом) посудомоечной машины температура воды в рабочей камере обеспечивается до +65 °C (в зависимости от установленной программы).

Посудомоечная машина может работать и в полуавтоматическом режиме, если не оснащена электромагнитным клапаном Aqua-Stop, если давление в гидроконтуре мало (менее 0,5 бар), если вода поступает в машину самотеком (деревенский вариант).

В нашем случае управление подачей воды производят вручную путем открывания/закрывания водопроводного крана.

Если напор воды недостаточен или она не поступает вовсе, на индикаторе светится сегмент «Проверьте подачу воды». Это может быть в следующих случаях:
