Патрончики лучше впаяйте изнутри до свертывания котла, иначе потом трудно пробираться между ними снаружи паяльником, да и чище получается, если впаивать их изнутри.
Из старого штепселя вывинтите гнездо с гайкой. Гайку припаяйте к котлу. В прорезь гнезда заложите обрезок проволоки и припаяйте ее, залив одновременно отверстие гнезда. Проволочка дает возможность завинчивать гнездо* обращенное нами в пробку, без помощи отвертки или плоскогубцев.
На гнездо наденьте свинцовую или резиновую шайбочку, чтобы плотно закрыть отверстие котла. Готовое водоналивное отверстие с пробкой показано на рисунке 127. Там же видно
Для водомерного стекла постарайтесь достать обрезок трубки внутренним диаметром не менее 5—б мм. Тонкие трубки обманывают: уровень воды в них всегда выше уровня воды в котле, и с таким стеклом можно, понадеявшись на его показания, распаять котел.
Сверху и снизу котла впаяйте коротенькие трубочки и соедините с ними стеклянную трубку при помощи двух маленьких обрезков резиновой трубки. Это очень простое водомерное стекло, но работает оно безотказно. Места соединений обвяжите звонковой проволокой.
Размеры спиртовки видны на рисунках 128 и 129. При такой конструкции, когда бачок со спиртом помещается отдельно, он мало нагревается, и нет риска, что вспыхнет весь спирт.

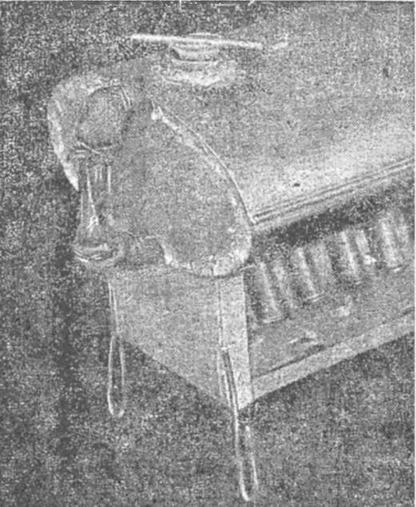

Рис. 127. Фото. Котел со стороны водомерного стекла и водоналивного отверстия.

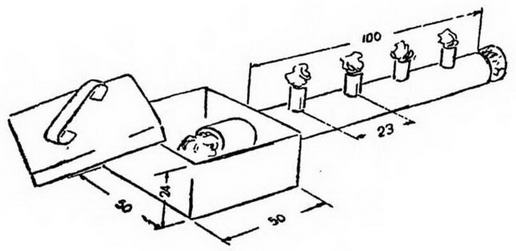

Рис. 128. Размеры спиртовки.

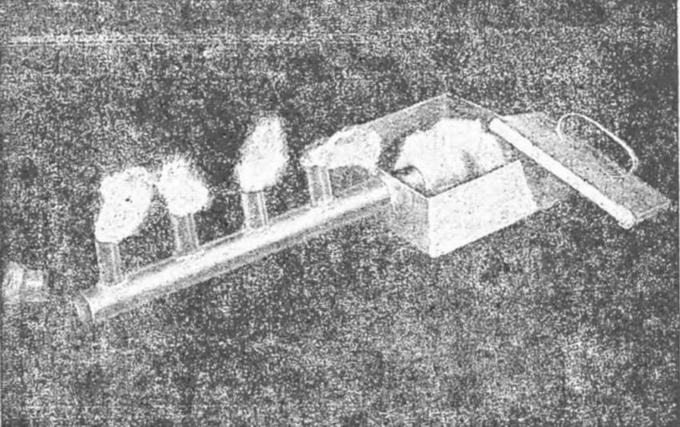

Рис. 129. Фото. Готовая спиртовка. Слева — пробочка, которой затыкается отверстие трубки после протягивания главного фитиля.

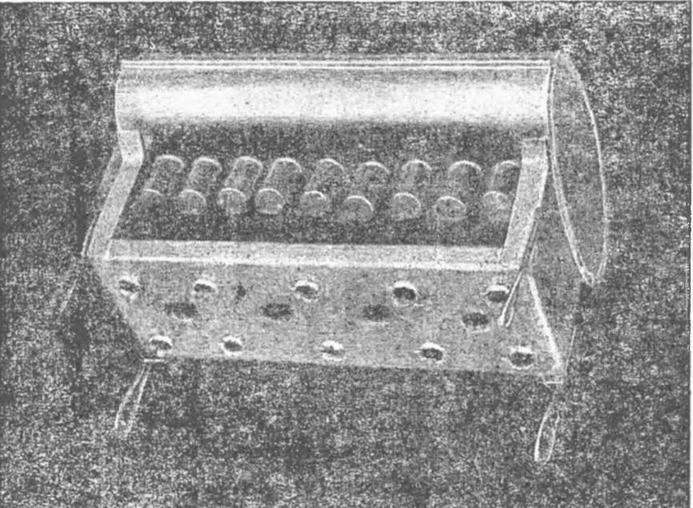

Рис. 130. Фото. Котел снизу. Видны отверстия для трубок с фитилями, а по краям — отверстия, подводящие воздух.
Трубки для фитилей — патрончики мелкокалиберной винтовки со спиленными донышками. Фитили этих трубок закладываются отдельно от главного фитиля, идущего из бачка по толстой трубке. Они только соприкасаются с главным фитилем.
Когда котел и спиртовка готовы, изогните из жести П-образную часть подставки котла, хорошо видную на рисунке 130. В средние отверстия подставки вставляются трубки спиртовки, а боковые отверстия сделаны для подвода воздуха к фитилям спиртовки снизу. Высоту этой части рассчитайте по спиртовке так,' чтобы концы трубок фитилей получились на расстоянии примерно 30 мм от дна котла.
Теперь можете испытать работу турбины. Налейте в котел на две трети воды. В спиртовку налейте спирт. Когда фитили хорошо пропитаются спиртом, можете зажигать. Вода в котле закипает быстро — в две-три минуты. Пока закипает вода, соедините трубку сухопарника с впускной трубкой турбины. Проще всего соединить котел с турбиной резиновой трубкой. Давление пара в котле не очень велико, и трубка не раздувается.
Как только закипит вода, пар станет вырываться из сопел и завертит турбину; на холостом ходу она вращается с огромной скоростью — в несколько тысяч оборотов в минуту.
Но как узнать, можно ли увеличить отверстия сопел* или они как раз хороши для этого котла? Узнать это нетрудно. Дайте турбине поработать полторы-две минуты, а затем, не гася огня под котлом, снимите резиновую трубку, подводящую пар к турбине. Если при этом пар вырвется из трубки с большой силой, значит давление в котле достаточно велико для того, чтобы пара хватило на отверстия большего диаметра. Тогда вытащите сопла из турбины, осторожно расширьте отверстия иглой, снова вставьте обратно и опять испытайте турбину. Если турбина стала работать лучше, снова попробуйте через полторы-две минуты снять трубку, подводящую пар, и, судя по тому, с какой силой вырывается теперь пар из трубки, решите, можно ли еще увеличивать отверстия сопел. Такое испытание нужно проделать несколько раз.
Только имейте в виду, что нельзя увеличивать отверстия сопел до тех пор, пока из снятой с турбины трубки пар не станет итти с небольшой силой. Какое-то давление должно быть в котле, иначе получится не усиление работы турбины, а наоборот, она станет работать слабее.

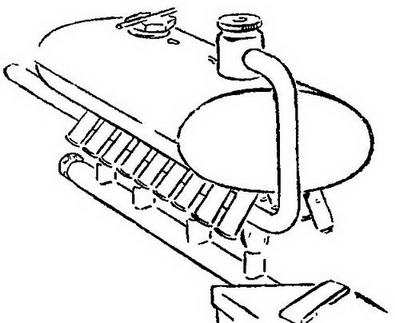

Рис. 131 Котел с пароперегревателем.
Если все-таки после одного из расширений сопел турбина станет хуже работать, не огорчайтесь — это легко исправить. Осторожно запаяйте отверстия и снова проткните их иглой. При этом постарайтесь сделать отверстия такими, чтобы они' были чуть меньше, чем в последний раз. Турбина, построенная нами, лучше всего работает при диаметре отверстий сопел 0,8 мм. Мы узнали диаметр отверстий, вставив в них проволоку диаметром 0,8 мм. Она плотно вошла в отверстия. Так же можете сделать и вы.
При расширении отверстий иглой случается, что кончик иглы застревает в сопле и обламывается. Чтобы избежать такой неприятности, отожгите сначала конец иглы, а потом уж работайте ею.
Немного переделав этот котел, можно значительно увеличить давление пара, который он дает. Можно, как и в настоящих котлах, применить так называемый перегрев пара. Для этого нужна медная цельнотянутая трубка внутренним диаметром 4—5 мм и длиной около 200 мм. Впаяйте ее в сухопарник, потом изогните и проведите под дном котла (рис. 131). Пар в этой трубке будет нагреваться огнями спиртовки, температура его сильно повысится, и давление возрастет. Если сделаете котел с перегревом пара, отверстия сопел можете увеличить до 1 мм.
Если найдете тонкие медные трубки, можете сделать маленький котел Ярроу, описанный для поршневых машин (рис. 95). И в этом котле можете пропустить в трубку перегрева гораздо больше пара, чем в нашем эллиптическом, и турбина будет работать много лучше.
При изготовлении всякой модели помните, что успех работы решает тщательность отделки каждой части. В модели, как и в настоящей машине, нет незначительных деталей — все важно.
