Паровоз "Ракета" победил на состязаниях в 1829 году не только потому, что его строитель Джордж’ Стефенсон удачно сконструировал машину, — очень большое значение имела новая конструкция котла.
Со времени изобретения первой паровой машины многие изобретатели совершенствовали ее, а на котел никто не обращал внимания. Как был он "кастрюлей", так до Стефенсона "кастрюлей" и. остался. Но перед Стефенсоном стояла совсем особая задача. Его котел был на колесах. Машина расходовала много пара, и в обычных установках приходилось делать большой котел. Большой котел получался очень тяжелым и перетяжелял паровоз,
Котел "Ракеты" Стефенсона был устроен иначе. От топки вдоль всего котла шли трубы. Спереди паровоза все они выходили в особую коробку, из которой вверх шла дымовая труба. Нагретые-газьг из топки должны были пройти по трубам внутри котла и только тогда попадали в дымовую трубу. Таким образом топка нагревала сразу всю воду.
В таком котле очень сильно увеличилась, как говорят, площадь нагрева. Ведь все знают, что вода в низком чайнике или в кастрюльке закипает гораздо скорее, чем в высоком кофейнике такого же объема. Это потому, что дно чайника — его площадь нагрева — гораздо больше дна кофейника. Вот и в котле Стефенсона при большой площади нагрева очень быстро шло парообразование, и машина паровоза работала без перебоев. Оказалось, что при таком котле на нагревание воды идет гораздо меньше топлива, чем при простых котлах. Для паровоза это особенно важно.
Со времени Стефенсона прошло уже около ста лет. Сейчас есть очень много различных систем жаротрубных котлов, но почти все котлы паровозов устроены примерно так же, как и у "Ракеты" Стефенсона.
В котле нашей паровой машины тоже можно сделать несколько жаровых труб. Сверните их из жести, спаяйте "внакладку", проделайте отверстия в дне и в крышке котла, вставьте трубки в котел и припаяйте к крышке и ко дну. Трубки сделайте диаметром 8—9 мм. Котел станет давать гораздо больше пара, чем раньше. Но тут вот что может случиться: если пламя спиртовок будет очень большим и пройдет в трубки, они могут распаяться наверху, там, где кончается уровень воды.
Вода при нагревании отнимает тепло у стенок котла, и температура ее медленно повышается лишь при увеличении давления. В верхней части котла воды нет, а пар легко можно нагреть до очень высокой температуры. Когда пламя лижет те места котла, тде нет воды, они нагреваются до температуры плавления олова. Бывает, что от чайника, в котором налито мало воды, вдруг отваливается носик: значит, пламя прогрело места, не защищенные водой. Поэтому, когда подставите спиртовку под котел, следите за тем, чтобы пламя не попадало в трубки; пусть в них идут только нагретые газы. В настоящих котлах трубы не припаивают, а приклепывают или приваривают к стенкам котла, поэтому там нечему распаиваться.
Самодельные котлы часто выходят из строя потому, что не видно, когда в них выкипела почти вся вода. Совсем нетрудно сделать самому водомерное стекло.
Достаньте толстостенную стеклянную трубку внутренним диаметром 5—б мм. Из жести спаяйте две трубки", изогнутые под прямым углом. Впаяйте их у дна и у крышки котла и отрежьте стеклянную трубку такой длины, чтобы она как раз входила между ними. Наденьте на стеклянную трубку два кусочка резиновой трубки, вставьте ее на место и натяните резиновые трубки на жестяные (рис. 94, а). Перевяжите места соединений прочной ниткой и можете спокойно пользоваться котлом. Только следите за уровнем воды в стекле — и котел никогда не испортится.
Если решите поставить на котел всю полагающуюся арматуру, сделайте еще вентиль и предохранительный клапан.
Самый
В котел впаяйте трубку длиной 10 мм и наружным диаметром 7 мм. Она должна выступать на 5—6 мм над крышкой котла. Сделайте еще одну трубку такого же диаметра, но длиной 35—40 мм. На трубку котла наденьте обрезок резиновой трубки. В эту трубку вставьте заготовленную жестяную так, чтобы она не доходила до трубки котла на 10 мм. Места соединений хорошенько перевяжите ниткой или проволокой.
Из полумиллиметровой латуни или кровельного железа сверните цилиндр диаметром 25 мм, высотой 30 мм. Этот цилиндр нельзя делать из жести: она слишком тонка. Поставьте цилиндр на крышку котла и против середины свободного промежутка резиновой трубки отметьте на нем высоту установки двух направляющих проволок. Вставьте эти проволоки поперек цилиндра на расстоянии 15 мм одна от другой.
Из такой же латуни, как и цилиндр, сверните две "губки", которые будут зажимать резиновую трубку: одна "губка" — это трубка диаметром 4—5 мм и длиной 20 мм; вторая "губка" — полутрубка такой же длины. В обеих "губках" проткните шилом отверстия, точно совпадающие с положением направляющих проволок в цилиндре. Теперь вытащите прО)волоки из цилиндра и вставьте их опять" надев одновременно обе "губки". Припаяйте проволоки к цилиндру и сделайте маховичок вентиля с винтом. Маховичок сверните из проволоки и обожмите его крестообразным кусочком латуни. В центр впаяйте какой-нибудь длинный винт, а гайку винта припаяйте к цилиндру между направляющими проволоками.

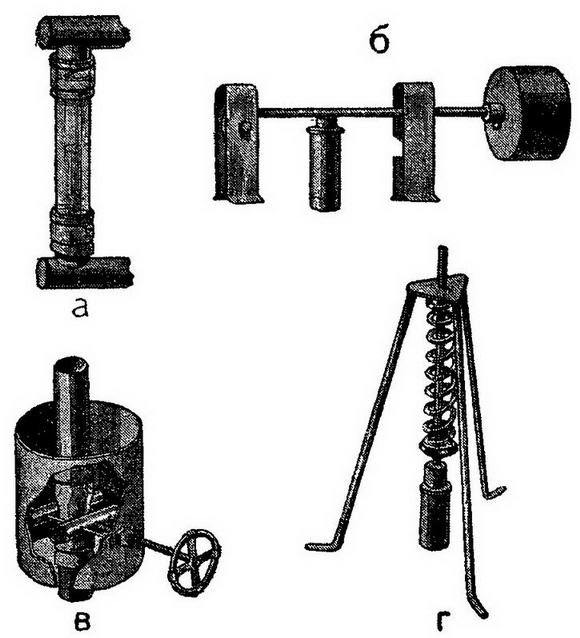

Рис. 94. Самодельная арматура парового котла.
Готовое приспособление наденьте на трубку котла и припаяйте цилиндр к крышке котла в двух-трех местах.
Когда будете ввинчивать винт, он передвинет на проволоках круглую "губку" и прижмет ко второй "губке" резиновую трубку котла. Когда вывинтите винт, резиновая трубка будет стремиться снова стать круглой и оттолкнет "губку" обратно.
В других конструкциях самодельных вентилей из-за неточного изготовления частей кое-где проходит пар, а здесь этого быть не может. Сработается резиновая трубка, ее нетрудно заменить новой, и вентиль снова готов к действию.
Верхнюю трубку, на которую наденется резиновая трубка паропровода, можете прикрепить проволочкой к цилиндру вентиля.
Предохранительный клапан можно сделать рычажный или, как сейчас часто делают, пружинный.
Рычажный клапан показан на рисунке 94, б. Он так прост, что объяснять устройство его не нужно. Трубку, идущую из котла, можете сделать из патрончика мелкокалиберной винтовки, пробив снаружи дно патрончика большим гвоздем. Для пробки отрежьте кусочек пули мелкокалиберной винтовки и обработайте отверстие патрончика так, чтобы пулька плотно прилегала к нему. Рычаг выгните из толстой проволоки. Две стойки — для оси рычага и направляющую — сделайте из жести. Груз можете отлить из свинца.
Трубка и пробка пружинного клапана (рис. "94, г) — те же патрончик и пулька мелкокалиберной винтовки. Здесь надо предусмотреть возможность изменения давления пружины. Впаяйте в пульку обрезок велосипедной спицы с нарезкой, надев на нее предварительно укороченный ниппель спицы. Спица должна быть впаяна в пульку нарезным концом. Над клапаном припаяйте проволочный треножник, а на стержень пробки наденьте пружинку, свернутую из толстой балалаечной струны. Когда поднимете гайку вверх по резьбе, давление пружины увеличится; опустите вниз — давление пружины уменьшится.
