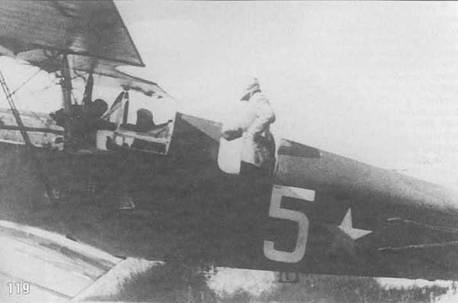

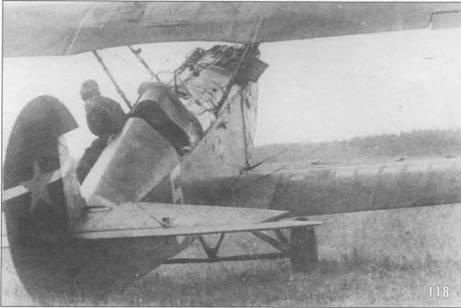

118,119. Лимузин Р-5 с белой полосой на вертикальном оперении.

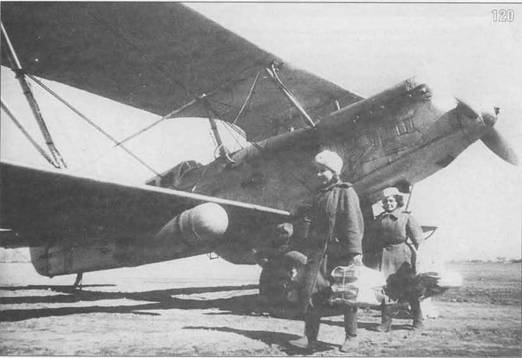

120. Фронтовой лимузин Р-5 привез свежие газеты. 1944 г.

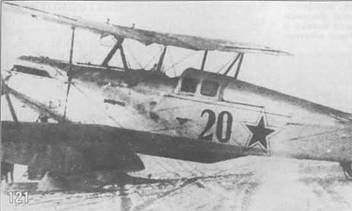

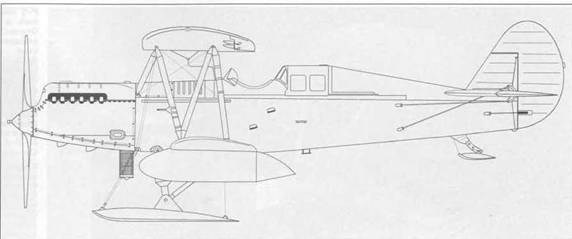

121.

Этот же самолет на лыжах.

Р-5 лимузин, созданный в годы войны

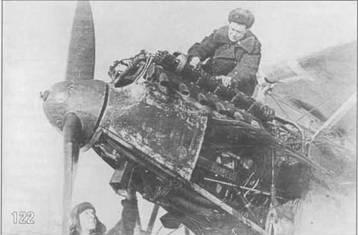

122. Капоты двигателей М-17 в боевых условиях перекрашивали в черный цвет.

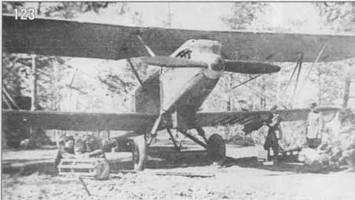

123. На замаскированный в лесу Р-5 подвешивают бомбы.

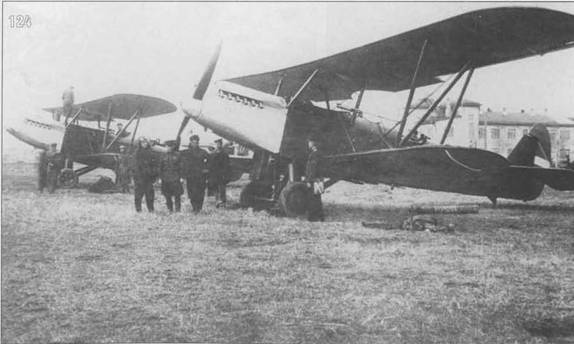

124. Последние Р-5 на Дальнем Востоке. 1945г.

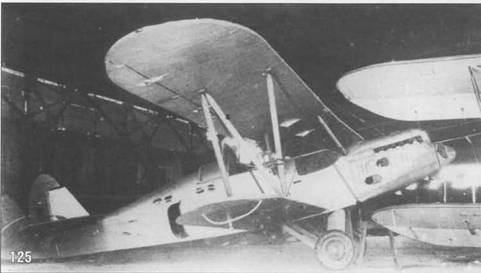

125. Р-5 лимузин, построенный в период Великой Отечественной войны, в авиаремонтных мастерских.

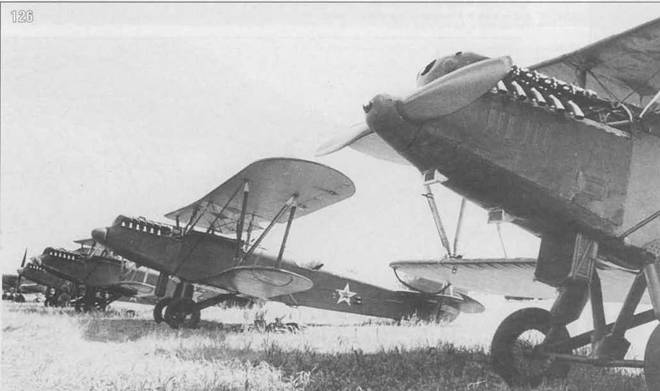

126. Р-5 на аэродроме Быково в августе 1945 г. во время подготовки к Дню Авиации в Москве.

127. Подготовка к парашютным прыжкам с Р-5. Крайний справа известный летчик С.Н.Анохин. Видна динамо-машина с ветрянкой.

Конструкция и характеристики.

Согласно официальному техописанию разведчик Р-5 констуктивно оценивался как аппарат смешанной, дерево-металлической конструкции. Несущий каркас планера Р-5 набран из соснового бруса, реек и фанеры. Обшивка фюзеляжа фанерная, крыльев и хвостового оперения – полотняная. Для соединения элементов планера металл использовался в виде сварных узлов из мягкой листовой стали. Узлы достаточно сложной формы, многочисленные и многодельные. Именно эти узлы стали основной причиной, по которой Р-5 не смогли внедрить на авиазаводе №31 в Таганроге. Дюраль применялся ограниченно: для капотирования двигателя, в межкрыльевых стойках, законцовках крыльев и оперения.

Элероны только на верхнем крыле, на нижнем имелись дюралевые дуги, предохраняющие от повреждения при посадке.

Двигатель М-17 мощностью 600 л.с. (М-17Ф мощностью 680 л.с.) с деревянным воздушным винтом диаметром 3,25 м. Для запуска двигателя от автостартера имелся храповик(обычно заметен в носовой части обтекателя воздушного винта в виде трубы с зубцами). Топливные баки расположены в центроплане верхнего крыла (два по 155 л) и в фюзеляже перед пилотом (два по 255 л).

< image l:href="#"/>

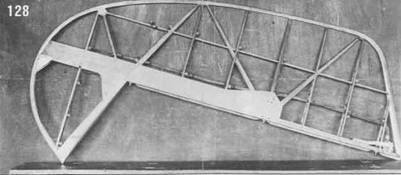

128. Конструкция руля высоты.

В систему водяного охлаждения М-17 входит выпускной сотовый радиатор, управляемый из кабины пилота при помощи штурвальчика диаметром 250 мм, расположенного на нравом борту. Прокачка охлаждающей жидкости в системе охлаждения осуществлялась помпой, укрепленной на задней части картера двигателя. Пропускная возможность системы 250-300 л/мин. При нагревании и расширении воды ее излишки поднимались в водяной бачок, расположенный в передней кромке цен троплана верхнего крыла.

Шасси пирамидальной схемы с резиновой пластинчатой амортизацией. Колеса 900x300 мм. Зимние

лыжи деревянные, с ясеневой подошвой, с металлической оковкой по бортам. Размер 2800x480 мм.

Стрелковое вооружение самолета состояло из курсового синхронного пулемета ПВ-1 у пилота и спарки пулеметов ДА на турели ТУР-6 у летнаба.

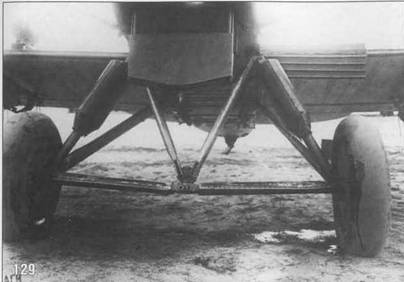

129. Вид спереди на шасси. На левом нижнем крыле уложен брезентовый мат с прикрепленными деревянными рейками для хождения техперсонала.

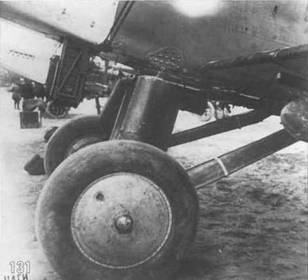

130,131. Основное шасси. На фото 130 – обтекатель амортизатора шасси снят и виден набор резиновых амортизаторов.

132. Центральный узел основного шасси.

133. Деревянная лыжа Р-5 №5523.

134. Хвостовая часть Р-5. Костыль снабжен небольшой лыжей, в обиходе называемой «лыжонок».

Козырьки у пилота и стрелка двугранные, наклонены под углом 45°, выполнялись из триплекса толщиной Змм или 1,5мм целлулоида. В основании пилотского козырька размещен прицел ОП-1 (Альдис), совмещенный с кольцевым визиром.

Бомбардировочное вооружение состоит из двух подфюзеляжных балок ДЕР-6, 8-ми подкрыльевых балок ДЕР-7 и сбрасывателя СБР-8. Прицеливание при бомбометании осуществлялось при помощи прицела ОПБ-1, устанавливаемого в полу кабины летнаба или простейшего бортового визира.

Часть Р-5 оснащалась радиостанциями ВОЗ-111 или 14СК, фотоаппаратами Потте 1. При совершении ночных полетов, начиная с 1932 г. на левом нижнем крыле ставились две посадочные фары в каплевидных обтекателях, снабженные лампами на 100 Вт. Питание от динамо-машины с ветрянкой, расположенной на нижнем правом крыле.

В заключение, пару слов о знаменитых самолетных ящиках. Ящики предназначались для упаковки самолетов в разобранном виде и их последующей транспортировки. Вошли в историю авиации, прежде всего в ее фольклорную часть, как укрытие техперсонала на полевых аэродромах от непогоды и холодов. Именно в самолетных ящиках травились аэродромные байки и другие невероятные истории. Судя по размерам ящика для Р-5 – длина 9 м, ширина 2,65 м, высота 3 м – это действительно была готовая техническая бытовка. Кстати. Р-5 стал одним из последних самолетов, комплектуемых такой транспортной упаковкой.
