Настройка параметров растрового изображения

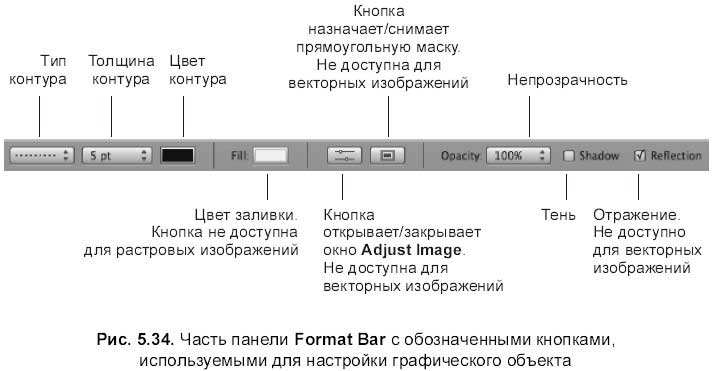

Для настройки параметров изображения, как и для любого другого объекта, используются панель форматирования (рис. 5.34) и окно инспектора. Чтобы панель форматирования приняла необходимый вид, не забудьте предварительно выделить объект. Придерживайтесь следующего правила! Панель форматирования назначает или отменяет параметр изображению, а более тонкие настройки этого параметра осуществляются в окне инспектора.

Только два параметра, входящие в состав панели форматирования, не могут быть настроены средствами инспектора:

кнопка:

Открывает/скрывает

окно Adjust Image (Настройка изображения), которое предназначено для цифровой обработки фотографий: настройки цветовой и тоновой коррекции, изменения величины экспозиции, корректировки резкости изображения. Окно также вызывается выполнением команды View (Вид) -> Show Adjust Image (Показать настройки изображения);

кнопка:

Вызывает редактор маски. Используется для обрезки изображения прямоугольной маской. Действие кнопки аналогично выполнению команды Format (Формат) -> Mask (Маскировать). Для обрезки маской иной формы (овальной, треугольной, многоугольной и т. п.) используется группа команд Format (Формат) -> Mask with Shape (Маскировать формой).

Замечание

Для снятия маски с изображения следует повторно нажать на кнопку Mask (Маскировать), расположенную на панели форматирования, или выполнить команду Format (Формат) -> Unmask (Снять маску).

Для дополнительных настроек изображения используются две вкладки окна инспектора.

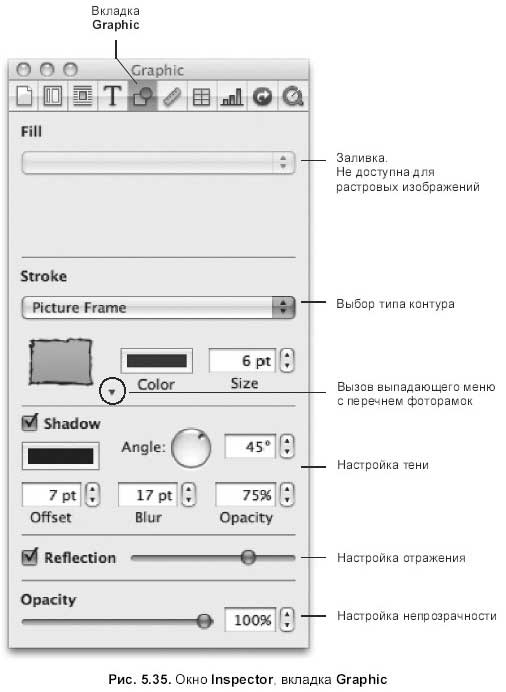

Вкладка Graphic (Графика):

Предназначена для настройки:

• контура — список Stroke (Штрих), в отличие от панели форматирования позволяет заключить изображение в фоторамку (рис. 5.36), содержит следующие варианты: None (Отсутствует), Line (Линия), Picture Frame (Фоторамка);

• тени — флажок Shadow (Тень) с текстовыми полями: Angle (Угол), Offset (Смещение), Blur (Размыв), Opacity (Непрозрачность);

• отражения — флажок Reflection (Отражение) с ползунком для настройки прозрачности отражения;

• непрозрачности — ползунок и текстовое поле Opacity (Непрозрачность).

Вкладка содержит список Fill (Заливка), но для растровых изображений он не доступен.

Вкладка Metrics (Параметры):

Позволяет изменить:

• размер изображения — область Size (Размер);

• местоположение объекта — область Position (Позиция);

• угол поворота — колесико Rotate:

и

текстовое поле Angle (Угол);

• зеркальное отображение — кнопки Flip (Отобразить):

по горизонтали:

по вертикали:

Векторные изображения

К векторным изображениям относятся картинки, созданные с помощью встроенного в Pages графического редактора, а также созданные в программах векторной графики. Для создания векторного рисунка в Pages используется кнопка Shapes (Формы), вызывающая подменю с перечнем графических инструментов, или группа команд, входящих в состав меню Insert (Вставка) -> Shape (Формы). Инструменты встроенного графического редактора делятся на две группы: группу графических примитивов и инструмент Draw a Shape (Рисовать форму). К графическим примитивам относятся: линии, прямоугольники, овалы, треугольники, стрелки, звезды, ромбы, выноски, многоугольники, а инструмент Draw a Shape (Рисовать форму) предназначен для произвольного рисования кривых.

Замечание

К векторным графическим редакторам, работающим на платформе Маc, можно отнести: коммерческие продукты: Adobe Illustrator, CorelDRAW, Macromedia FreeHand; свободно распространяемые продукты: Inkscape, OpenOffice.org Draw.

Вставка векторного объекта

Чтобы добавить объект как внутристрочный следует: поместить курсор ввода в предполагаемое место вставки и выбрать тип объекта из перечня Insert (Вставка) -> Shape (Форма). Это действие не распространяется на последний инструмент произвольного рисования Draw a Shape (Рисовать форму).

Для вставки объекта как плавающего, следует произвести щелчок мыши по кнопке Shapes (Формы), расположенной на панели инструментов, и выбрать необходимый инструмент.

Для рисования выбранным инструментом, как в MS Word, следует щелкнуть по кнопке Shapes (Формы), удерживая клавишу <Option>, затем выделить инструмент из раскрытого меню, отпустив клавишу <Option>. Указатель мыши примет форму перекрестия, которым можно начать рисовать фигуру. Рисование фигуры будет остановлено при отпускании кнопки мыши.

Использование клавиши <Shift> при рисовании графических примитивов

Линии рисуются трех направлений: горизонтально, вертикально, под углом, кратным 45°.

Прямоугольники и ромбы превращаются в квадраты, овалы — в круги.

Треугольники и многоугольники становятся правильными, прямоугольные треугольники — равнобедренными прямоугольными треугольниками.

Звезды, стрелки, выноски рисуются вписанными в воображаемый квадрат.

Произвольное рисование с помощью инструмента Draw a Shape
