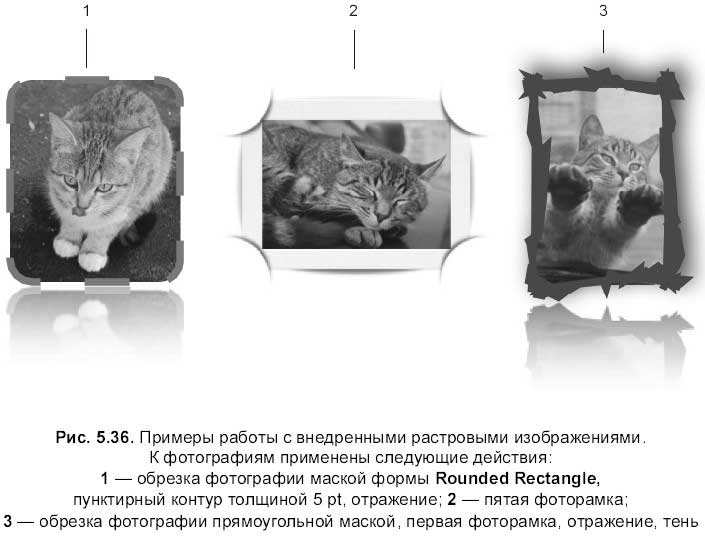

Для создания фигуры следует использовать приведенный ниже алгоритм.
3. Выбрать инструмент Draw a Shape (Рисование формы) из выпадающего меню кнопки Shapes (Формы):
Или выполнить команду Insert (Вставка) -> Shape (Форма) -> Draw a Shape (Рисовать форму). Это самый последний инструмент в перечне.
4. Указатель мыши примет вид пера:
Для

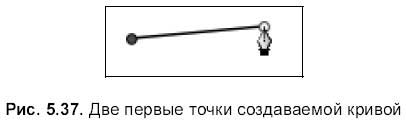

5. Если произвести щелчок мыши где-нибудь второй раз, то появится вторая точка, которая будет соединена прямой линией с первой (рис. 5.37).
Для того чтобы превратить прямую линию в криволинейный сегмент, следует щелкнуть по второй точке и оттащить указатель в сторону, удерживая кнопку мыши, указатель мыши при этом сменится на стрелку:

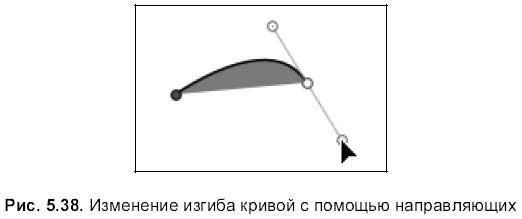

При протаскивании мыши из точки выйдут два отрезка — это направляющие, которые влияют на изгиб кривой (рис. 5.38). Когда полученная кривая нас устроит, следует отпустить кнопку мыши.

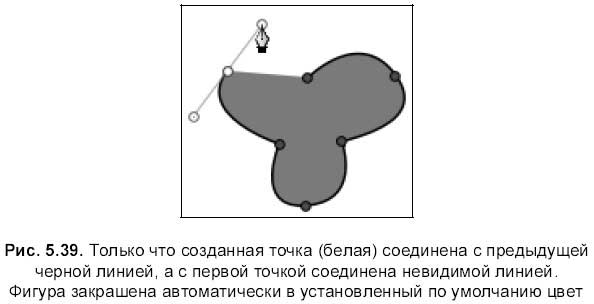

6. Повторить шаг № 3 для создания последующих точек. При создании новой точки Pages соединяет ее с первой и предыдущей. Причем с предыдущей точкой она соединяется заштрихованной линией, а с первой соединение происходит невидимой линией. Фигура автоматически закрашивается цветом (рис. 5.39). Цвет линий, тип линий и цвет заливки, установленные по умолчанию используемого шаблона, при желании можно в дальнейшем изменить в окне инспектора или с помощью панели форматирования.

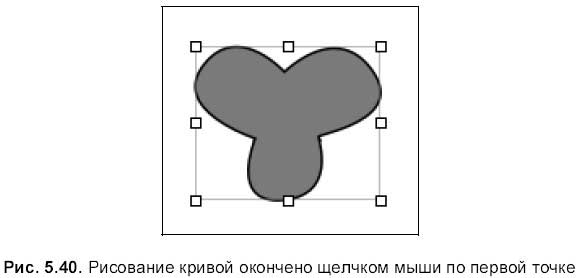

7. Для того чтобы остановить рисование и прочертить линию между первой и последней точками, следует произвести одинарный щелчок мышью по первой точке, когда указатель сменится на перо с кружком:

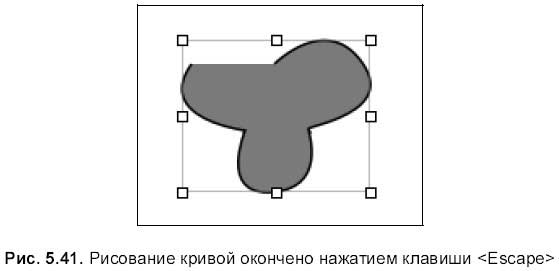

Чтобы закончить рисование, не соединяя первую и последнюю точки штрихом, достаточно нажать клавишу <Escape> или дважды щелкнуть по последней созданной точке (рис. 5.41).
После того как кривая нарисована, ее можно редактировать: менять местоположение узлов, изгиб криволинейных сегментов, менять тип узла, удалять и добавлять узлы.

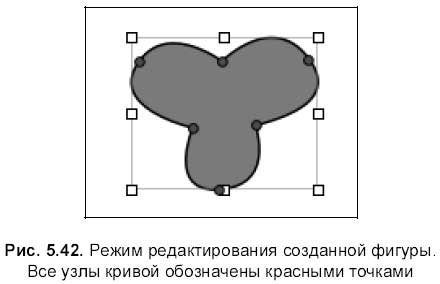

Для редактирования кривой следует ее выделить одинарным щелчком. Повторный щелчок выделит узлы кривой, они будут показаны красными точками (рис. 5.42).
Прежде чем приступить к работе над узлом, его следует выделить, для этого: навести на него указатель мыши, указатель сменится на стрелку, и произвести щелчок мышью:
Красная точка станет белой (признак выделения узла). Из точки выйдут две направляющие, с помощью которых

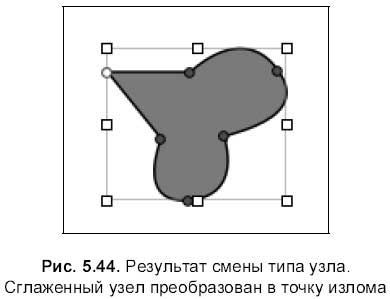

Для смены типа узла необходимо произвести двойной щелчок по нему (рис. 5.44).

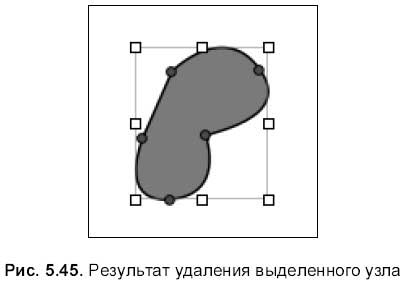

Чтобы удалить узел, необходимо выделить его и нажать клавишу <Васк-Space> (рис. 5.45).
Если кривая содержит две точки, то двойной щелчок по одной из них сменит указатель мыши на перо, которым можно продолжить рисование фигуры, добавляя точки:
Для завершения рисования следует щелкнуть по конечной точке сегмента, указатель при этом сменится на перо с кружком:

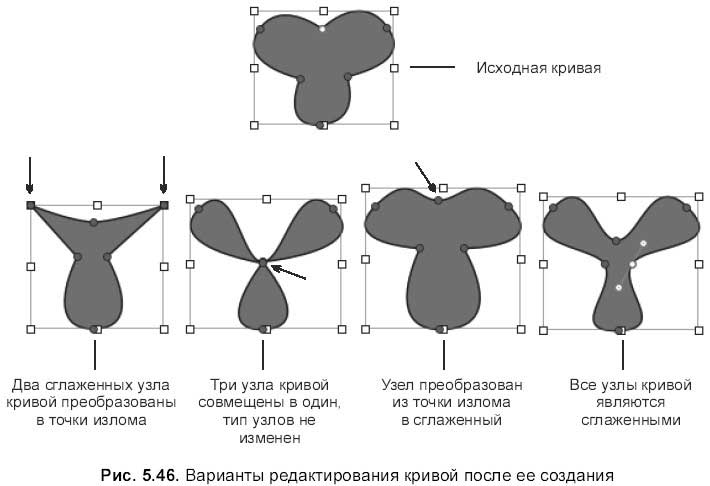

На рис. 5.46 приведены результаты работы над фигурой после ее создания, кривая состоит из 6 узлов.
Для построения произвольной фигуры мы можем взять за основу графический примитив, преобразовать его в кривую, затем, работая над узлами, получить требуемый результат.
Разберем наглядный пример построения фигур (рис. 5.48), полученных из графического примитива.
1. Создадим графический примитив, например, на рис. 5.47, а это четырехконечная звезда.
2. Выделим примитив, затем выполним команду Format (Формат) -> Shape (Форма) -> Make Editable (Сделать редактируемой). Появятся красные точки в узлах кривой (рис. 5.47, б).
3. Преобразуем четыре точки излома, показанные на рис. 5.47, в, в сглаженные узлы, произведя двойной щелчок по ним.
4. Совмещая только что полученные сглаженные узлы в центре фигуры, получим результат, представленный в верхней части рис. 5.48. Если совместить точки излома в центре, то получится фигура, расположенная в нижней части рис. 5.48.
Как говорилось ранее, смена типа узла осуществляется двойным щелчком по нему, перечисли все способы:
для преобразования точки излома в сглаженный угол (сглаженного угла в точку излома) следует произвести двойной щелчок по узлу;
для преобразования всех точек излома одной или нескольких кривых в сглаженные узлы необходимо выделить кривую(ые), выполнить команду Format (Формат) -> Shape (Форма) -> Smooth Path (Сглаженный путь);
для преобразования всех сглаженных узлов одной или нескольких кривых в точки излома необходимо выделить кривую(ые), выполнить команду Format (Формат) -> Shape (Форма) -> Sharpen Path (Заостренный путь).
