Секретные автомобили Советской армии

Кочнев Евгений

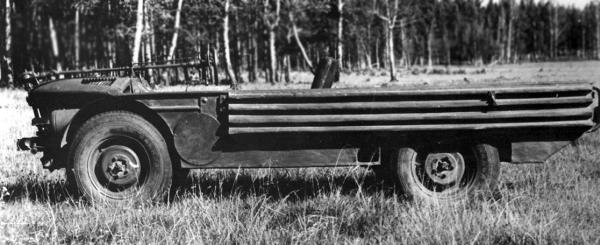

Второй прототип транспортера НАМИ-032С со стеклопластиковой облицовкой. 1961 год

ЗАЗ-967

(1962 – 1967 гг.)

С 1962 года дальнейшей разработкой плавающего транспортера и исправлением ошибок НАМИ занимался конструкторско-экспериментальный отдел Запорожского автозавода. Именно там появились первые «настоящие» прототипы хорошо известных в будущем ТПК с новыми агрегатами и повышенными эксплуатационными качествами. Машины трех серий с разными элементами внешности под общей маркировкой ЗАЗ-967 имели идентичную общую конструкцию, новые более мощные 4-цилиндровые двигатели воздушного охлаждения, механизм блокировки дифференциала в отключаемом приводе задних колес и основные узлы шасси, унифицированные с серийной легковой машиной ЗАЗ-965 «Запорожец».

Транспортеры первой серии 1962 – 1963

годов имели характерную плоскую переднюю панель с горизонтальной лебедкой и треугольными выемками для малогабаритных фар, два глушителя по обеим сторонам капота с отводами выхлопа вниз, верхний воздухозаборный кожух и запасное колесо на откидном заднем борту. Для обеспечения скрытности и управления машиной из положения лежа рулевую колонку сделали опускавшейся, в задней части кузова имелись два дополнительных сиденья для сопровождающих, складывавшихся в емкости под полом, а снаружи по бортам крепился шанцевый инструмент. Образцы 1964 – 1965 годов с суженным передком, глушителем в кожухе на передней панели рядом с лебедкой и откидывавшимся на капот односекционным лобовым стеклом еще больше напоминали будущие ТПК. Последние прототипы 1966 – 1967 годов с расширенным капотом послужили непосредственной основой серийных ТПК ЛуАЗ-967. Опытные образцы проходили заводские испытания в Запорожье, в 21 НИИИ и в дальних пробегах, достигавших гор Памира.

Первые две серии 1962 – 1965 годов с полезной нагрузкой 250 кг заложили все конструктивные основы будущих ТПК. Их оборудовали верхнеклапанными четырехтактными двигателями МеМЗ-966 V4 (887 см3, 22,5 л.с.) Мелитопольского моторного завода от серийной легковой модели ЗАЗ-965А, сухим однодисковым сцеплением и 4-ступенчатой коробкой передач, синхронизированной на трех высших ступенях. Привод задних колес был отключаемым и служил только для движения по бездорожью. На машинах устанавливали цилиндрические колесные редукторы, независимую торсионную подвеску с двумя гидроамортизаторами двойного действия на каждую пару колес, герметичный гидропривод барабанных тормозов и шины размером 5,60 – 13. Электрооборудование было 12-вольтным, вместимость топливного бака – 33 л. Несущая 2-метровая цельнометаллическая грузовая платформа-понтон на стальной сварной раме снабжалась бортами высотой 185 мм и двумя откидными и съемными трапами-мостками. В поднятом положении они служили боковыми бортами-ограждениями носилок и спинками для личного состава. Компактная лебедка с тяговым усилием 200 кгс и тросом длиной 100 м имела червячный механизм с приводом от передней части коленчатого вала двигателя посредством двух клиновидных ремней. Она служила для подтягивания к машине легких грузов, лодки-волокуши или саней (ложементов) с ранеными. На ТПК ЗАЗ-967 впервые были реализованы три способа их перевозки: на двух продольных носилках, закрепленных поверх бортов и задних колесных ниш, на специальных подстилках на полу кузова или на штатных сиденьях и на полу за водителем.

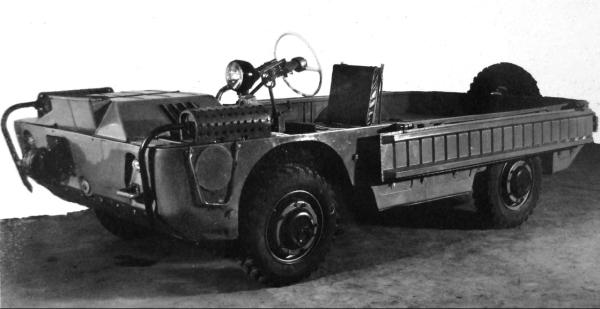

Плавающий транспортер ЗАЗ-967 мощностью 22,5 л.с. первой серии 1962 года

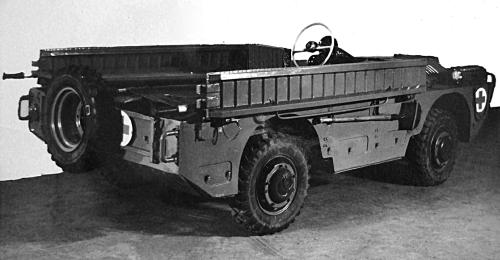

Санитарный вариант ЗАЗ-967 с носилками и поднятыми боковыми бортами-трапами

Как и самые первые прототипы, варианты ЗАЗ-967 имели колесную базу 1800 мм, но их снаряженная масса возросла до 840 кг, а полная составила 1135 кг. Переднюю колею сократили до 1297 мм, заднюю увеличили до 1323 мм. Дорожный просвет по днищу составил 238 мм. Габаритная длина возросла до 3507 – 3525 мм, высота по верхней кромке руля – 1323 мм, по бортам – 753 мм. По результатам испытаний максимальная скорость на шоссе с использованием только переднего привода достигала 71,2 км/ч, на плаву – 2,5 – 3,0 км/ч. Преодолеваемый угол подъема – 30o, средний расход топлива – 12,3 л на 100 км, запас хода – 250 км. Доработки и государственные испытания ТПК двух первых серий продолжались до ноября 1965 года. По их результатам в течение двух последующих лет были собраны и вновь испытаны прототипы третьей серии ЗАЗ-967 с новым 27-сильным двигателем, послужившие основой первого серийного автомобиля ЛуАЗ-967.

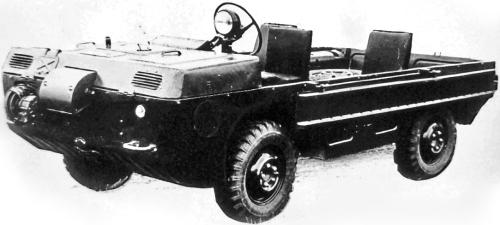

Модернизированный 27-сильный автомобиль ЗАЗ-967 третьей серии 1967 года

ЛуАЗ-967

(1968 – 1971 гг.)

Малоизвестный даже в советские времена небольшой Луцкий автомобильный завод, входивший в ПО «АвтоЗАЗ», был образован в декабре 1966 года на месте Луцкого механического завода (ЛуМЗ) из украинского городка Луцк на Волыни. Все его простые автомобили имели утилитарное назначение и были унифицированы с основной продукцией головного предприятия ЗАЗ. Одной из наиболее известных машин этого завода стал многоцелевой армейский автомобиль ЛуАЗ-967, поступивший на вооружение в 1969 году как многоцелевой транспортер переднего края или ТПК. Эта аббревиатура предопределяла его использование боевыми и санитарными подразделениями в непосредственной близости от линии фронта для скрытной доставки мелких грузов, вооружения, личного состава и эвакуации раненых.

Конструктивно ЛуАЗ-967 представлял собой последний опытный вариант ЗАЗ-967 образца 1967 года, приспособленный для серийного производства. По всем параметрам он не отличался от прототипа и снабжался двигателем МеМЗ-967 V4 (1197 см3, 27 л.с.), механической 4-ступенчатой коробкой передач с последней понижающей ступенью для преодоления труднопроходимых

участков, заключенным в продольную трубу карданным приводом задних колес, одноконтурной системой привода барабанных тормозов и характерным несущим кузовом с откидным задним бортом. Откидное центральное сиденье водителя и опускавшаяся рулевая колонка со щитком приборов позволяли управлять машиной, лежа на днище между боковыми местами и носилками. Забор свежего воздуха производился через люки на капоте с открывавшимися вперед крышками. За откидным лобовым стеклом стояла единственная фара-искатель, задние фонари были круглыми, вынесенный на переднюю облицовку глушитель заключен в решетчатый кожух. С этой модели ТПК стали оборудовать штатным водооткачивающим насосом. Размер передней колеи возрос до 1325 мм, задняя осталась прежней (1323 мм), снаряженная масса увеличилась до 930 кг. С конца 1960-х годов на этих транспортерах в опытном порядке монтировали несколько систем легкого вооружения: различные пулеметы на турельных установках, автоматический 30-мм станковый гранатомет АГС-17М «Пламя», легкие противотанковые ракетные комплексы и безоткатные орудия. С этого же времени ТПК начали экспортировать в армии социалистических стран Европы.

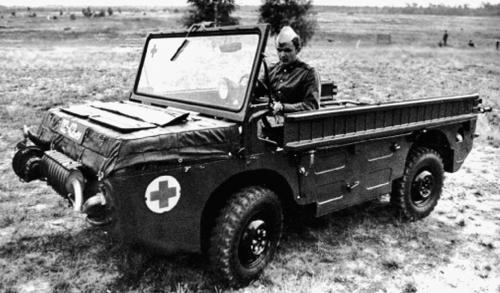

Первый серийный транспортер переднего края ЛуАЗ-967 с 27-сильным мотором. 1969 год

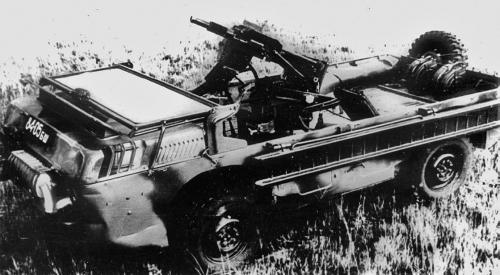

Транспортер ЛуАЗ-967 с пробной установкой станкового гранатомета АГС-17М. 1969 год

ЛуАЗ-967М

(1972 – 1991 гг.)

В 1972 году путем несущественной модернизации модели ЛуАЗ-967 Луцкий завод наладил сборку модернизированного ТПК ЛуАЗ-967М с полезной нагрузкой 320 кг. Его серийное производство развернулось через три года. В отличие от предшественника, мощность 1,2-литрового двигателя МеМЗ-967А возросла до 37 л.с., что привело к соответствующим изменениям и усилениям агрегатов трансмиссии и шасси, в том числе к использованию расширенных шин (5,90 – 13). Другими новинками являлись двухконтурная гидравлическая тормозная система и электрооборудование, унифицированные с автомобилями «Москвич» и УАЗ соответственно. В оснащение ТПК по-прежнему входили отключаемые задние колеса с блокируемым дифференциалом, барабанные тормоза, съемные боковые мостки и передняя механическая лебедка в кожухе. Внешне от своего предшественника ЛуАЗ-967М отличался установкой на передней панели кузова двух фар и более крупных указателей поворотов, а также прямоугольными задними фонарями. С 1981 года машины стали оборудовать упрощенными съемными тентами-полотнищами. На последних выпусках была упразднена лебедка, а задний борт стал неоткидным. После модернизаций дорожный просвет модели 967М составлял 285 мм, длина возросла до 3682 мм. Снаряженная масса достигла 950 кг, полная – 1350 кг, максимальная скорость на шоссе – 75 км/ч, на плаву – 3 – 4 км/ч. Машина могла буксировать прицеп массой до 300 кг. Средний расход топлива – 12 л на 100 км, при движении на воде запаса топлива хватало на 30 минут.

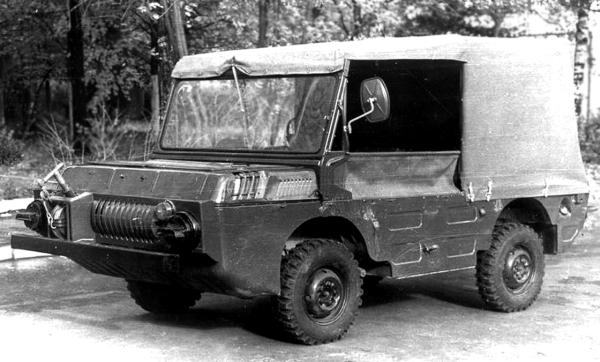

Серийный ТПК ЛуАЗ-967М с 4-цилиндровым мотором мощностью 37 л.с. 1973 год

Мелкосерийный транспортный или патрульный вариант ЛуАЗ-967МП начала 1980-х годов являлся своеобразным мини-джипом и применялся для штабных целей, установки радиостанции или вооружения вместо носилок. Внешне он отличался наличием переднего бампера, широкими зеркалами заднего вида, защитными фартуками по бокам передних сидений, новым объемным тентом с боковинами и отсутствием возимых мостков. Вариант с батальонной радиостанцией был оборудован укороченным тентом с широкими боковыми окнами. На таких ТПК в опытном порядке также устанавливали легкое вооружение, но все эти исполнения остались в опытных образцах. В начале 1980-х были собраны пробные образцы трехосного транспортера ЛуАЗ-972, ставшие через несколько лет основой новой машины ЛуАЗ-1901. До 1991 года было собрано около 20 тыс. автомобилей серии ТПК, в большинстве модели 967М.

Автомобиль ЛуАЗ-967МП для штабных целей и патрулирования. 1982 год

ЛуАЗ-972/1901

(1982 – 1991 гг.)

В 1982 году в Луцке были собраны опытные образцы перспективного авиатранспортабельного плавающего транспортера ЛуАЗ-972 (6x6) с тремя равномерно разнесенными ведущими мостами, в том числе двумя передними управляемыми, которому присвоили военный шифр «Геолог». Конструктивно автомобиль представлял собой серийный ЛуАЗ-967М, к которому добавили пару средних управляемых ведущих колес, идентичных передним. Формально он оставался санитарным ТПК и был оборудован двумя продольными носилками или задними скамьями на шесть человек личного состава, а фактически являлся легким транспортером вооружения. Идея этой машины возникла в процессе создания двухосных ТПК с системами вооружения, которые предполагалось использовать для скрытной доставки боевого расчета с носимым зенитно-ракетным комплексом «Игла». Как и предшественник, трехосный ТПК с полезной нагрузкой 550 кг имел центральное место водителя, снабжался прежними узлами шасси, герметичным кузовом и передней лебедкой. В 1984 году он прошел государственные испытания в 21 НИИИ и получил рекомендации по существенной доработке.
