Основоположником концепции активных автопоездов считал себя талантливый советский автоконструктор Б. М. Фиттерман, который «придумал» их в Воркутлаге в начале 1950-х, когда «судорожно искал какую-нибудь техническую проблему, которая позволит уйти от окружавшей действительности». В своих воспоминаниях он рассказывал, что наблюдал на фронте, как солдаты форсировали топкие участки грунтовых дорог, связывая между собой два грузовика – буфер к буферу. Так родилась идея подсоединить к автомобилю прицеп или полуприцеп с ведущими колесами и механическим силовым приводом от тягача. Проект Фиттермана был передан на московский ЗИС и на Мытищинский машиностроительный завод (ММЗ). Формально предложение опасного политзаключенного отвергли, но с середины 1950-х годов эта идея постепенно стала получать все большее распространение. После сборки ряда экспериментальных конструкций наиболее эффективными были признаны автопоезда с колесной формулой 10x10, состоявшие из трехосных полноприводных седельных тягачей и активных двухосных полуприцепов-шасси со сварной лонжеронной рамой без кузова и всеми ведущими односкатными колесами. Практически все были приспособлены к перевозке железнодорожным транспортом и самолетами Ил-76
За основу большинства советских конструкций был принят наиболее простой и доступный метод механического привода ведущих колес полуприцепов от трансмиссии буксировавших их тягачей. Обычно отбор мощности производился от раздаточной коробки автомобиля или от дополнительного редуктора. Далее крутящий момент передавался через специальное проходное опорно-сцепное устройство и систему угловых (конических) редукторов и карданных валов на ведущие мосты полуприцепов, ходовая часть которых была унифицирована с тягачами. В реальности такая схема оказалась весьма громоздкой, сложной, тяжелой и в целом ненадежной. К этим недостаткам добавлялись кинематические несоответствия при вращении колес тягача и прицепного состава и проблемы оптимального перераспределения необходимых сил тяги и торможения на каждое колесо автопоезда, особенно заметные на ровной дороге, на поворотах и при торможении. Справиться с ними так и не удалось, поэтому на шоссе привод колес полуприцепа отключали вообще. Для этого имелись две муфты – в раздаточной коробке автомобиля и в приводе мостов прицепных средств. Несмотря на существенное повышение тягово-сцепных качеств на местности, максимальная скорость автопоездов с включенным приводом полуприцепов, грузоподъемность и боковая устойчивость были ограниченными, а расход топлива резко повышался. Кроме того, возможность их расцепления и замены прицепного состава вообще не предусматривали. Для решения части проблем на ЗИЛе под руководством главного конструктора А. М. Кригера был разработан принципиально новый автопоезд ЗИЛ-137 с гидрообъемным (гидростатическим) приводом колес полуприцепа, заменившим многочисленные тяжелые механические агрегаты на компактную гидравлику с легкими трубками высокого давления. Этот вариант оказался слишком дорогим, сложным и капризным, также страдавшим рассогласованностью крутящих моментов на передние и задние колеса автопоезда, требовавшим высокой точности изготовления и культуры обслуживания.
Мировой приоритет СССР в этой сфере был достигнут не в конкурентной борьбе, а при полном отсутствии подобной зарубежной автотехники, изначально забракованной по вышеуказанным причинам. В США первые активные автопоезда появились еще во время Второй мировой войны, но их полуприцепы оснащались автономными силовыми агрегатами, что тоже не являлось оптимальным решением проблемы. А потом американцы, быстро обойдя механические, гидростатические и комбинированные системы, пришли к индивидуальному приводу каждого колеса прицепа собственными электродвигателями, питавшимися от генератора, смонтированного на тягаче. Подобные системы были разработаны и в СССР, но воплотились лишь в экспериментальных многоколесных прототипах. Несмотря на преимущества активных автопоездов разных видов, на Западе они так и не получили развития. Их роль выполняли более мощные и грузоподъемные полноприводные автомобили и обычные седельные автопоезда, а также специальные многоосные машины с шарнирно-сочлененной рамой.
В этой главе рассмотрены только экспериментальные и мелкосерийные активные поезда, работавшие с тягачами на базе серийных грузовых автомобилей. Такая же техника входила в семейства перспективных военных грузовиков Уральского и Кременчугского автозаводов, а также создавались на базе одноосных тягачей и многоосных машин специальной конструкции. О них речь в следующих разделах.
Первые опытные конструкции
Один из первых экспериментальных активных автопоездов был построен на Горьковском автозаводе в 1957 – 1958 годах на базе многоцелевого седельного тягача ГАЗ-63Д с задними односкатными колесами и дополнительной коробкой отбора мощности. Эта особенность позволила использовать его для буксировки одноосного 4-тонного полуприцепа ГАЗ-745, к односкатным колесам которого крутящий момент передавался классическим механическим приводом с редукторами и карданными валами. Полуприцеп снабжался цельнометаллическим грузопассажирским кузовом с тентом, приспособленным для перевозки грузов или 30 человек личного состава, размещавшихся на продольных скамьях. Сухая масса автопоезда составила всего 4650 кг. Он прошел приемочные военные испытания, выявившие общую слабость конструкции и неприспособленность агрегатов для несения высоких нагрузок, возникавших при работе на местности или снежной целине. В 1960-е годы была предпринята вторая попытка с опытным седельным тягачом ГАЗ-66П и активным бортовым полуприцепом, вновь завершившаяся неудачей.

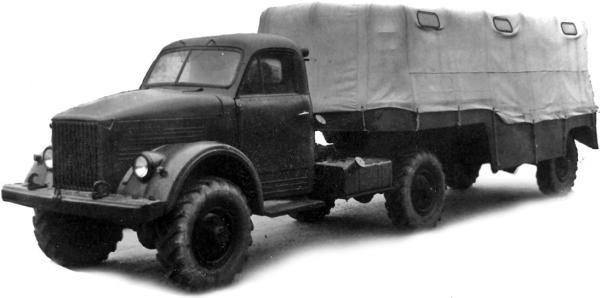

Активный автопоезд с седельным тягачом ГАЗ-63Д и полуприцепом ГАЗ-745. 1958 год

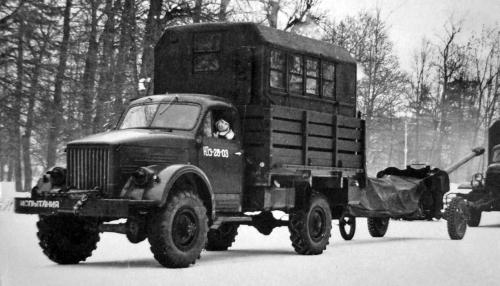

Уникальный автопоезд в составе грузовика ГАЗ-63А и активной пушки СД-44. 1959 год
На том миссия Горьковского автозавода в области активных поездов была завершена, но еще в 1959 году грузовик ГАЗ-63А послужил базой новой оригинальной конструкции, на добрый десяток лет опередившей более известный финский автомобиль-тягач «Сису АН-45» (Sisu), работавший с «активной пушкой» (правда, она имела гидростатический привод). Уникальный советский артиллерийский активный поезд был разработан в Научно-исследовательском институте по колесным и гусеничным тягачам Ленинградской области под руководством инженер-полковника Г. И. Базыленко, заместителя начальника по научной работе, и построен
Наиболее активные работы по автопоездам проводил Московский автозавод. Еще в 1956 году седельный тягач ЗИС-121Д проходил испытания с одноосным полуприцепом с механическим приводом ведущих колес, на котором планировалось размещение ракетных систем. С начала 1960-х создание подобных машин продолжалось на базе грузовика ЗИЛ-157К. В то время в программу входил специальный тягач ЗИЛ-157КВ-1 с системой механического привода колес опытного двухосного полуприцепа ПАУ-3 с рычагом на передней стенке для его включения или выключения. С 1967 года на нем впервые стали монтировать оборудование транспортной машины 9Т22 гусеничного зенитно-ракетного комплекса (ЗРК) 2К12 «Куб», доставлявшего шесть ракет 3М9 на ложементах или в контейнерах с теплозащитными чехлами. Собственная масса автопоезда составила 10,9 т, полная – 16,4 т.

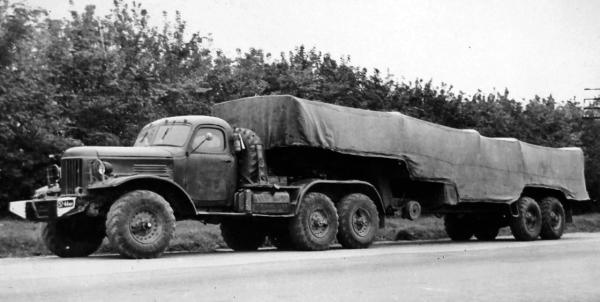

Тягач ЗИЛ-157КВ-1 с полуприцепом ПАУ-3 для транспортной машины 9Т22. 1962 год

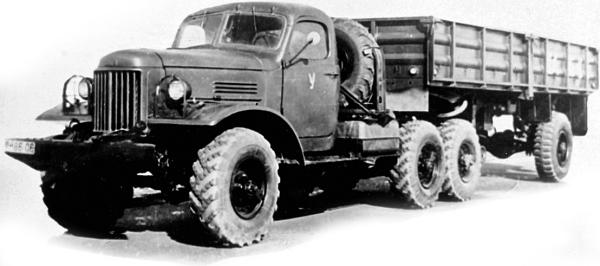

Опытный автопоезд с тягачом ЗИЛ-157В и полуприцепом ММЗ-584 с гидроприводом. 1960 год
В 1959 году под руководством Г. И. Базыленко в 21 НИИИ был создан первый отечественный автопоезд с электроприводом ведущих колес прицепа, а на следующий год появилась не менее оригинальная конструкция с гидроприводом, также построенная на 38 ОПЗ. Этот автопоезд состоял из доработанного 104-сильного седельного тягача ЗИЛ-157В и переоборудованного одноосного 3-тонного полуприцепа ММЗ-584, оснащенного ведущим мостом от грузовика ЗИС-150 и односкатными колесами с широкопрофильными шинами размером 1200x500 – 508. Впервые в СССР он получил гидрообъемную трансмиссию, носившую индекс УРС-10. На автомобиле размещался гидравлический насос, получавший крутящий момент от штатной раздаточной коробки через дополнительную «раздатку» от ГАЗ-63. От него гидравлическая жидкость (масло) под давлением подавалась по патрубкам на гидромотор полуприцепа, унифицированный с насосом. Далее крутящий момент через понижающий редуктор и карданный вал передавался на главную передачу его ведущего моста. Автопоезд длиной 10,8 м имел полную массу 14370 кг. Уже через пару лет он послужил основой наиболее распространенного варианта ЗИЛ-137, созданного на базе седельного тягача ЗИЛ-131В. Позднее его развитием стали новые конструкции БАЗ-3405, 6009 и 60091.
В 1974 году, на втором этапе работ ЗИЛа над перспективным семейством грузовиков Камского автозавода (КамАЗ), вместе с «обычным» седельным тягачом 4410 с допустимой нагрузкой на седло 5,5 т был создан и прошел военные испытания его опытный вариант для работы в составе активного автопоезда. Он был выполнен по образцу тягача ЗИЛ-137, имел снаряженную массу 7660 кг и без привода полуприцепа развивал на шоссе скорость 75 км/ч. Уже на КамАЗе в 1985 – 1986 годах собрали и испытали модернизированный вариант 4410 для работы с опытным активным 8,5-тонным полуприцепом.

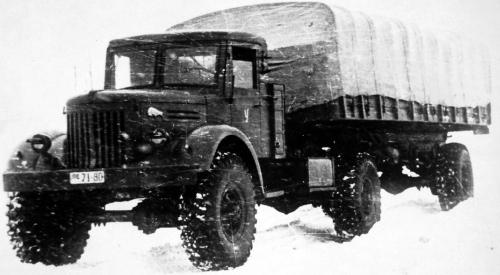

Автопоезд с седельным тягачом МАЗ-502В и полуприцепом с механическим приводом. 1962 год

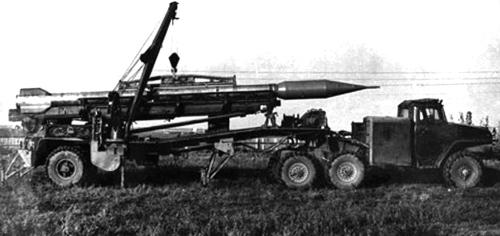

Седельный тягач «Урал-375» с активным полуприцепом и ракетной системой «Луна». 1960 год
Работы Минского автозавода в этом направлении сначала ограничивались постройкой в начале 1960-х опытного образца автопоезда с дооборудованным 130-сильным седельным тягачом МАЗ-502В, работавшим с активным одноосным полуприцепом с механическим приводом обоих колес. Он был выполнен на базе 12,5-тонного полуприцепа МАЗ-5245Б и служил как для транспортировки военных грузов, так и доставки 52 человек личного состава. В последующие годы завод собирал тяжелые активные автопоезда на базе своих многоосных тягачей.
Параллельно с ЗИЛом разработкой полноприводных автопоездов занимался Уральский автозавод из Миасса. Между тем первый активный поезд с доработанным автомобилем «Урал-375» и одноосным полуприцепом с управляемыми колесами был разработан в 1959 – 1960 годах конструкторами 21 НИИИ и построен на сталинградском военном заводе «Баррикады» (п/я А-3681). Он служил для монтажа опытной пусковой установки Бр-230 (9П13) тактического ракетного комплекса (ТРК) «Луна» с направляющими С-123А, тросовым краном-перегружателем и термочехлом для боеголовки. Комплектная система была готова в сентябре 1960 года и прошла пробные стрельбы на полигоне «Ржевка» под Ленинградом, но оказалась очень недолговечной. Ее ходовая часть быстро разрушилась, и решение о дальнейшей доработке ракетных систем было принято в пользу четырехосного шасси ЗИЛ-135. По заказу Минобороны СССР Уральский автозавод приступил к самостоятельному созданию таких автопоездов в начале 1960-х годов с использованием специального тягача «Урал-380» и собственного активного полуприцепа «Урал-862».
