При электрофотографическом копировании применяется электрофотополупроводниковая бумага (ЭБ) — электрофотографическая бумага. ЭБ представляет собой электропроводную баритовую бумагу — основу, покрытую с одной стороны тонким слоем (20–100 мкм) фотополупроводника, который становится светочувствительным после зарядки до потенциала в несколько сотен вольт. Разрешающая способность копий ЭБ зависит от конструкции аппарата, толщины фотополупроводникового слоя и способа его обработки (проявления); обычно лежит в пределах 3–40 лин / мм. На заряженный фотополупроводниковый слой проецируют изображение оригинала: с освещенных (пробельных) участков слоя заряды стекают на проводящую основу; участки, оказавшиеся неэкспонированными (соответствующие темным линиям оригинала), сохраняют заряд. В результате в фотополупроводниковом слое возникает
На рисунке 104 — фотокопировальный аппарат (в кейсе) агентов ЦРУ «Mark III» в транспортном (справа) и рабочем (слева) положениях. Он состоит из складной алюминиевой рамы, на которой крепятся две электролампы на шарнирах, работающие от 90В батареи или внешнего 110В — 220В источника (через внутренний выпрямитель) и фотоаппарат Pentax SL с 35-мм пленкой Kodak Panatomic-X. Аппарат работает совершенно бесшумно и позволяет переснимать оригиналы размером до 25 х 35 см.
На рисунке 105 — фотокопировальный аппарат, разработанный КГБ (в общем аналогичный «Mark III»).
Спецслужбами используются также переносимые в кейсах копировальные аппараты типа «Xerox» с автономным источником питания. Они позволяют копировать документы размером до 210х297 мм.
Держатели секретных документов в числе прочих мер (применяемых против возможного несанкционированного копирования) практикуют использование для таких документов бумагу, с которой нельзя снять копию обычными светокопировальными аппаратами. На эту бумагу в виде аэрозоля нанесен тонкий слой флуоресцирующего вещества, который в обычных условиях невидим.
Рис. 104.
Рис. 105.
Рис. 106. Переносные копировальные аппараты с автономным источником питания

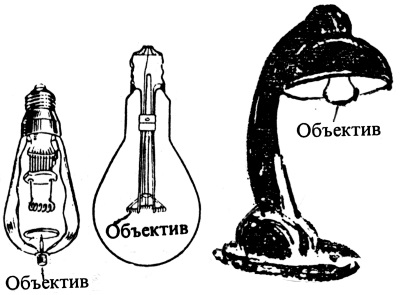

Когда на бумагу направляют поток света, она начинает светиться, и копирование становится невозможным. В этих случаях агенты используют аппаратуру для съемки в невидимых лучах (о которой уже упоминалось ранее).
Фиберскоп
Агентами ЦРУ широко применяются фиберскопы. Это приборы, в которых используются принципы волоконной оптики — передача света и изображения по светопроводам и волноводам оптического диапазона, в частности по многожильным световодам — пучкам гибких волокон (рис. 107).
Световые сигналы передаются по световодам с одной поверхности (торца световода) на другую — выходную как совокупность элементов изображения, каждый из которых передается по своей световедущей жиле. В волоконных деталях фиберскопов применено стеклянное волокно, световедущая жила которого (сердцевина) имеет высокий показатель преломления и окружена стеклом — оболочкой с более низким показателем преломления. Вследствие этого на поверхности раздела сердцевины и оболочки лучи претерпевают полное внутреннее отражение и распространяются только по световедущей жиле. Несмотря на множество таких отражений, потери в световодах обусловлены главным образом поглощением света в массе стекла жилы. Коэффициент пропускания световодов в видимой области спектра составляет 70 % при длине 1 м. Диаметр световедущих жил составляет несколько микрон. Распространение света по световодам происходит по законам геометрической оптики.
Для передачи изображения применяются многожильные световоды (рис. 119).
Числовая апертура волоконных деталей лежит в пределах 0,4–1,0. Сужающиеся пучки световодов — фоконы (фокусирующие конусы) — собирают на узком торце световой поток, падающий на широкий торец. При этом на выходе возрастают освещенность и наклон лучей. Повышение концентрации возможно до тех пор, пока числовая апертура конуса лучей на выходе не достигнет числовой апертуры световода. Дальнейшее уменьшение диаметра выходного торца приводит к выходу части лучей из боковой поверхности световода или же возвращению их к широкому торцу.
Рис. 107.
Рис. 108. Поэлементная передача изображения волоконной деталью: 1–изображение, поданное на входной вогнутый торец; 2– светопроводящая жила; 3–изолирующая прослойка; 4–мозаичное изображение, переданное на входной торец
Волокна, закрепленные одним концом (подобно косой щетке) — септроны — позволяют анализировать спектры звуковых частот, выделять голоса из шума толпы.
Волоконные детали фиберскопа изготовляются из особо чистых материалов. Из расплавов подходящих марок стекол вытягиваются световод и волокно; может быть использовано кристалловолокно, выращиваемое из расплава. В нем световодами являются нитевидные кристаллы, а прослойками — добавки, вводимые в расплав.
Самым распространенным фиберскопом в ЦРУ является модель FS-100 (рис. 113). Его световод состоит из 7500 волокон. Изображение выводится на окуляр, а при выдвинутой антенне — передает видеосигнал на приемное устройство. FS-100 позволяет «проникать взором» сквозь щель (отверстие) размером 5 мм в стене, потолке, замочной скважине на глубину (длину световода) до 120 см при секторе обзора в 60°. Аппарат позволяет увеличивать изображение в 10 раз и имеет микрофон, позволяющий вести параллельное подслушивание. Допустимый радиус изгиба световода — 3 см. В рукояти пистолетного типа расположены батарейка и лампочка, что позволяет освещать рассматриваемый объект через световод.
Существуют модели фиберскопов, позволяющие вести съемку в инфракрасном свете и под водой. Модель РК1715 имеет световод длиной до двух метров, сектор обзора составляет 65°.
На рисунках показаны некоторые модели фиберскопов и их проникновение в различные отверстия: рис. 109 — сквозь замочную скважину — для съемки карты на вертикальной стене; рис. 110 — сквозь потолок (через заранее просверленное отверстие) — для съемки документов на столе и карты на стене; рис. 111 — сквозь вентиляционное отверстие в стене; рис. 112 — то же в потолке; рис. 113 — сквозь замочную скважину для съемки текста с доски в аудитории; рис. 115 — различные виды фиберскопов (с окулярами для наблюдения и телеэкранами); рис. 116 — в щель между дверями и полом для съемки карты на стене; рис. 117 — в заранее просверленное отверстие в потолке — для съемки карты на стене; рис. 118, 119 — в проделанное заранее отверстие — для наблюдения за помещением нижнего этажа. Понятно, что все отверстия должны быть подготовлены заранее. Иногда для этой цели арендуется соседнее помещение, в котором имитируется ремонт, притупляющий внимание охраны к шуму, и «под шумок» позволяющий сделать необходимое отверстие.
