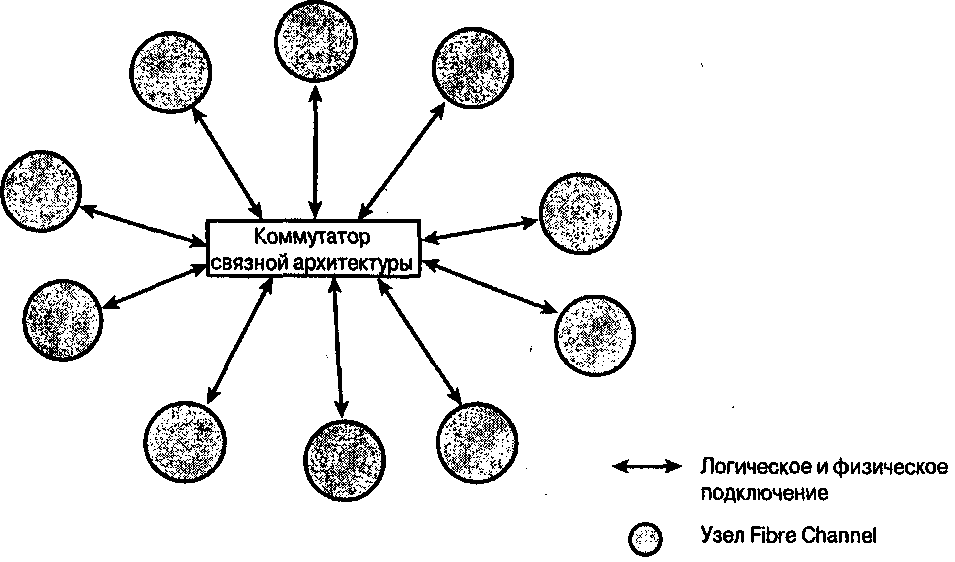

На рис. 4.3 показан простейший вариант топологии коммутируемой связной архитектуры Fibre Channel. Несколько узлов (устройств хранения и компьютерных систем) подключены к коммутатору Fibre Channel. Коммутатор – это высокоскоростное устройство, которое обеспечивает подключение по схеме «каждый с каждым» и обрабатывает несколько одновременных подключений. Кроме того, коммутатор поддерживает такие службы, как Fabric Login (см. раздел 4.4.3.6). Коммутаторы могут быть подключены каскадно (в виде иерархии) или в виде сети, что позволяет формировать более сложные конфигурации. Очень часто строится трехуровневая иерархия, на самом нижнем уровне которой размещены кольца с разделением доступа Fibre Channel (FC-AL),
Рис. 4.3. Топология коммутируемой-связной архитектуры Fibre Channel
Несколько коммутаторов могут быть соединены друг с другом. В топологии связной архитектуры используется 3-байтовый идентификатор (24 бит) для уникальной идентификации каждого устройства, что теоретически допускает подключение по схеме «точка-точка» для 224 устройств (примерно 15 млн.). Конечно, на практике сети хранения данных включают в себя намного меньше устройств.
Поскольку количество потенциальных устройств может быть достаточно большим, от сетей хранения данных на базе Fibre Channel требуется предоставление служб по управлению адресами, а также дополнительных служб; в противном случае ручное управление сетями хранения данных было бы невозможным. Учитывая, что обеспечение взаимодействия Fibre Channel и протоколов верхнего уровня (например, SCSI) проводится самими узлами, а адресное пространство весьма велико, динамическое управление адресами на инфраструктурном уровне будет обязательным (не требуя ручной настройки).
Топология связной архитектуры реализуется на основе коммутатора связной архитектуры (см. раздел 4.4.3.5). Кроме предоставления подключений «точка-точка», коммутатор предоставляет такие службы, как SNS (Simple Name Server), RSCN (Registered State Change Notification), FAN (Fabric Address Notification), Broadcast Server IP-FC, Principal Switch и Fabric Login. Эти службы кратко рассматриваются в разделах 4.4.3.1–4.4.3.6. Обратите внимание, что службы основаны на модели клиент/сервер. Серверный компонент реализован в виде коммутатора связной архитектуры, а клиентский компонент представляет собой такие устройства, как адаптеры шины и контроллеры RAID.
Этот сервер представляет собой базу данных коммутатора связной архитектуры. База данных отслеживает два типа информации.
Имя устройства и информация об адреде.
Поддерживаемые протоколы высокого уровня.
Сервер SNS позволяет инициатору сеанса связи, например адаптеру шины сервера, делать запрос к службе имен и получать список доступных устройств хранения данных. Это обеспечивает автоматическое управление адресами, что имеет особое значение, поскольку адресное пространство сетей хранения данных поддерживает до 15 млн. адресов. 1
При инициализации устройство связной архитектуры отправляет базовый пакет регистрации (в терминологии Fibre Channel он называется FLOGI) на известный адрес OxFFFFFE. Запрос на регистрацию вместо адреса заполняется нулевым значением, что обозначает запрос адреса.
Как только устройство подключается к коммутатору, инициируется другой базовый запрос (PLOGI), отправляемый
Некоторые устройства не отправляют SNS всю информацию о себе. Отдельные модели коммутаторов отправляют устройствам запросы целевого определения и обновляют значения соответствующих полей в базе данных SNS.
Служба RSCN (Registered State Change Notification) позволяет устройству регистрироваться для получения уведомлений о подключении к коммутатору или отключении от него других устройств. Например, сервер может зарегистрироваться для получения уведомлений при подключении к коммутатору или отключении от него связной архитектуры устройств хранения. Таким образом, RSCN дополняет сервер SNS: сервер позволяет компоненту Fibre Channel (например, узлу) обнаруживать другие компоненты (например, единицы хранения). В то же время служба RSCN позволяет узлу (компоненту Fibre Channel) регистрироваться для получения уведомлений об изменениях в составе компонентов Fibre Channel.
Пакеты RSCN могут прерывать передачу данных. Кадры RSCN используются получателем для обновления собственных таблиц маршрутизации. Некоторые поставщики предоставляют возможности по остановке широковещательного распространения пакетов RSCN на уровне коммутатора. Хотя это полезная функция, существует опасность, что из-за неправильной настройки кадр RSCN никогда не достигнет устройства, которое должно его получить.
Служба FAN (Fabric Address Notification) обеспечивает ликвидность транзакций, выполняемых устройствами. Обычно это необходимо в том случае, когда инициализация кольца прерывает активную передачу данных между двумя компонентами Fibre Channel.
Интерфейс Fibre Channel поддерживает протоколы более высокого уровня, требования для реализации которых должны быть выполнены. К одному из таких протоколов относится IP. Так как в рамках сетей IP поддерживается вторичный протокол ARP (Address Resolution Protocol), посредством которого устройства отправляют широковещательные запросы, этот же протокол должен поддерживаться и устройствами Fibre Channel.
При использовании в сети хранения данных на основе Fibre Channel нескольких коммутаторов связной архитектуры необходим протокол выбора одного из коммутаторов в качестве главного коммутатора (principal switch). Выбранный главный коммутатор будет работать как коммутатор с адресом
OxFFFFFE и обеспечивать уникальность адресов устройств в сети хранения данных на основе Fibre Channel.
Устройства связной архитектуры всегда стремятся воспользоваться службой Fabric Login. Для этого на фиксированный адрес OxFFFFFE отправляется специальный кадр FLOGI. Кадр FLOGI содержит адрес отправляющего устройства, который устанавливается в нулевое значение, если пакет используется для запроса нового адреса.
