Концентраторы Fibre Channel – это пассивные устройства, т.е. любое другое устройство в кольце не может обнаружить их присутствия. Концентраторы обеспечивают следующие возможности:
внутренние соединения, которые позволяют любому порту подключаться к любому другому порту;
возможность обхода порта, к которому подключено неправильно работающее устройство.
Самая большая проблема в работе портов связана с тем, что в текущий момент времени они могут поддерживать только одно подключение Fibre Channel. На рис. 4.7 показано, что, если порт 1 получил управление для установки сеанса с портом 8, ни один другой порт
Концентраторы могут быть подключены к коммутаторам связной архитектуры Fibre Channel (они рассматриваются в разделе 4.7.4.3) без модификации. Кроме того, можно создавать каскад концентраторов, соединив два концентратора кабелем.
Концентраторы FC-AL занимают лидирующее положение на рынке Fibre Channel, но в процессе снижения стоимости коммутаторы связной архитектуры Fibre Channel становятся все более популярными.
Концентраторы FC-AL создаются такими компаниями, как Gadzoox Networks, Emulex и Brocade.
Самое значительное преимущество коммутаторов FC-AL
перед концентраторами состоит в одновременной поддержке нескольких подключений, тогда как концентраторы поддерживают только одно подключение в текущий момент времени (рис. 4.8).
Рис. 4.7. Концентратор Fibre Channel

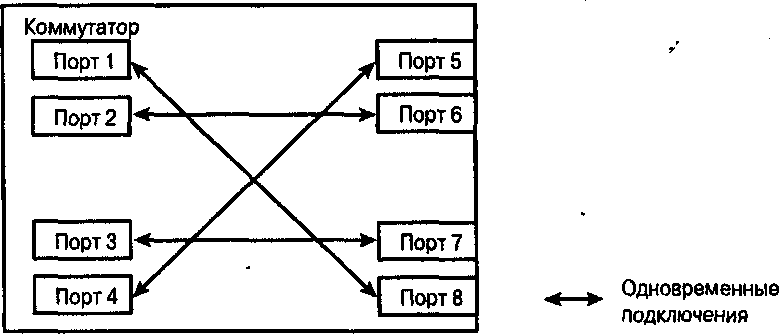

Рис. 4.8. Коммутатор Fibre Channel
Возможность одновременной поддержки нескольких подключений связана с определенными сложностями. Устройства, подключенные к коммутатору кольца, даже не «подозревают» о своей роли. Коммутаторы кольца участвуют как в передаче данных, так и в адресации кольца. Ниже приводится дополнительная информация по этому вопросу, а также рассматривается роль коммутаторов в сетях хранения данных и методы, с помощью которых поставщики добавляют новые функции к своим продуктам.
Сервер, который намерен получить доступ к устройству хранения данных, должен отправить арбитражный запрос на управление кольцом. В нормальном кольце FC-AL на базе концентратора каждое устройство получает
арбитражный пакет до его возвращения адаптеру шины сервера, благодаря чему сервер получает контроль над кольцом. Коммутатор кольца отправит ответ об успешном получении управления немедленно, не отправляя запросы другим узлам. На этом этапе адаптер шины отправит базовый пакет Open, предназначенный для порта устройства хранения, который будет передан коммутатором кольца. Если порт в это время не выполняет передачи данных, особых проблем не должно возникнуть. В противном случае возможно появление конфликтных ситуаций. Для решения этой проблемы коммутатор кольца должен предоставить буфера для временного хранения кадров, предназначенных для порта 7. Некоторые поставщики коммутаторов предоставляют для этих целей 32 буфера
Концентраторы FC-AL не играют роли в назначении адресов устройствам, а только передают базовые кадры адресов по кольцу. То же можно сказать и о большинстве коммутаторов. Однако некоторые устройства могут настаивать на получении определенного адреса. Некоторые концентраторы имеют возможность управлять порядком инициализации портов, что позволяет определенному порту инициализироваться первому, после чего устройство будет подключено к требующемуся порту.
Протокол FC-AL требует повторной инициализации кольца при подключении, отключении или повторной инициализации устройства. Такая инициализация кольца может привести к нарушению существующей связи между другими двумя устройствами. Некоторые производители коммутаторов предоставляют возможность выборочно экранировать и передавать пакеты LIP (Loop Initialization Primitives). Эта операция предназначена для минимизации проблем, сокращения времени повторной инициализации кольца и по возможности сохранения существующих сеансов передачи данных. В то же время необходимо обеспечить уникальность адресов устройств.
Если все устройства принимают участие в повторной инициализации кольца, дублирования адресов не происходит, так как устройства «защищают» свои адреса. Но, если некоторые устройства не принимают участия в повторной инициализации кольца, необходимо предотвратить назначение уже распределенных адресов устройствам, принимающим участие в повторной инициализации кольца. Уникальность адресов обеспечивается дополнительной логикой коммутатора кольца. При добавлении устройства хранения пакет LIP должен быть отправлен на сервер, однако LIP не требуется передавать устройствам хранения, которые никогда не устанавливают связь с другими устройствами хранения данных.
Некоторые устройства хранения могут устанавливать связь непосредственно с другими устройствами хранения, что используется для резервного копирования данных. Дополнительная информация об операциях копирования приводится в главе 5.
Если все устройства в кольце «знают» о связной архитектуре, коммутатор кольца передает обычным образом необходимые кадры, например кадры Fabric Login. Если устройства в кольце не поддерживают связную архитектуру, коммутатор кольца должен самостоятельно выполнять достаточно большой объем работы.
Коммутаторы кольца некоторых поставщиков не поддерживают каскадирование. Кроме того, некоторым коммутаторам кольца требуется обновление прошивки перед подключением к коммутаторам связной архитектуры. Ряд коммутаторов следует модернизировать для полной поддержки связной архитектуры перед их подключением к SAN.
Коммутаторы FC-AL производятся такими компаниями, как Brocade, McDATA, Gadzoox Networks, Vixel и QLogic.
