Массив RAID 5 обеспечивает баланс между производительностью и защитой данных. В массиве операции чтения могут обрабатываться параллельно несколькими дисками. Операции записи обычно требуют использования, как минимум, двух дисков: одного для данных и одного для четности. RAID 5 – наиболее популярный массив, требующий применения, как минимум, трех дисков. Кроме того, операция восстановления массива при отказе одного из дисков остается весьма трудоемкой.
Двухуровневый массив RAID (Dual-level RAID) иногда называютгибридным
Как показано на рис. 9.5, массив RAID 10 комбинирует возможности массивов RAID 0 и RAID 1. Данные записываются на два различных диска, каждый из которых зеркально отражается. Массив RAID 10 обеспечивает чередование зеркальных массивов на базе, как минимум, четырех дисков; при этом даже отказ в работе двух дисков не приведет к нарушению доступа к данным. Массив RAID 10 довольно популярен, так как позволяет реализовать избыточность данных и повышенное быстродействие при относительно несложной реализации.
Массив RAID 30 – это комбинация возможностей массивов RAID 0 и RAID 3 (рис. 9.6). При использовании массива RAID 30 данные записываются на несколько дисков (RAID 0) и выделенный диск четности. Этот массив обеспечиваетчередование с выделенной четност. ью. Для реализации массива RAID 30 требуется, как минимум, шесть дисков, причем допускается отказ в работе до двух дисков (по одному диску на массив). Массив RAID 30

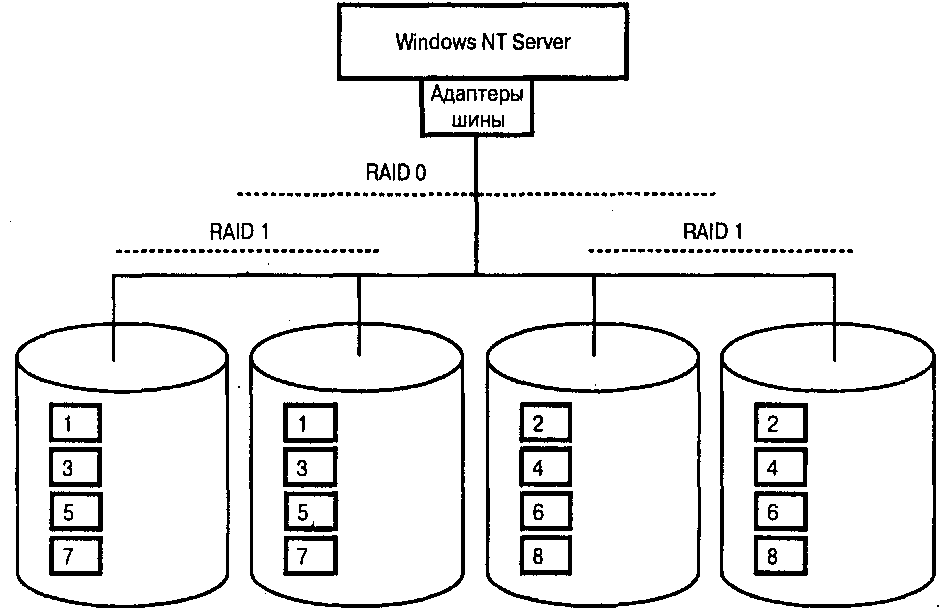

Рис. 9.5. Массив RAID 10

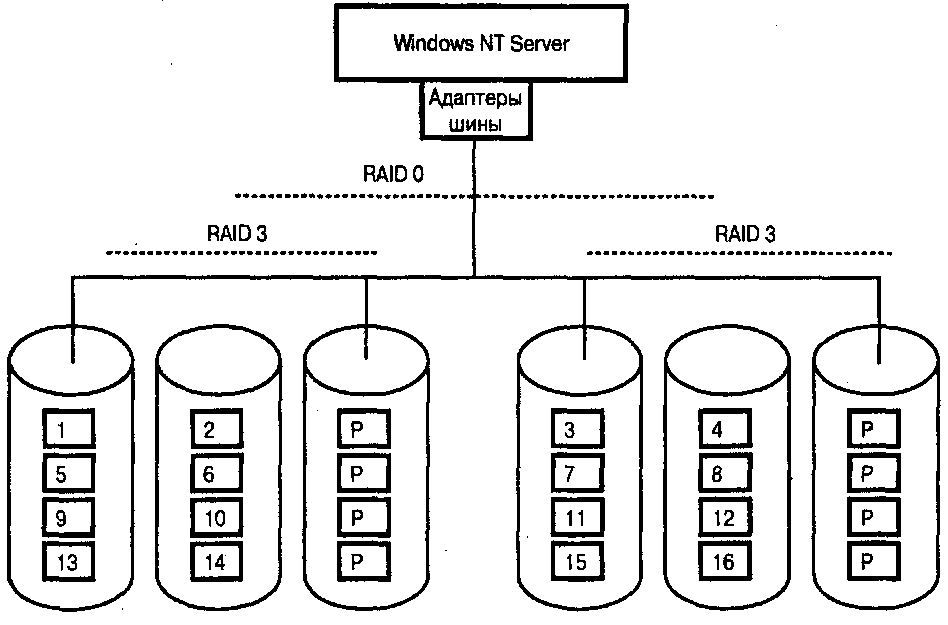

Рис. 9.6. Массив RAID 30
обычно используется в том случае, когда данные включают в себя большие файлы с последовательным доступом, например поточное видео.
Как показано на рис. 9.7, в массиве RAID 50 комбинируются возможности массивов RAID 0 и RAID 5. При использовании массива RAID 50 данные записываются на несколько дисков, как в массиве RAID 0, и на все диски поочередно записывается информация о четности, как в массиве RAID 5. Этот массив основан на чередовании с невыделенной или распределенной четностью. Для реализации RAID 50 требуется, как минимум, шесть дисков и возможен отказ в работе до двух дисков (по одному на каждый массив). В отличие от RAID 30, массив RAID 50 эффективен при работе с относительно небольшими файлами.
Некоторые контроллеры RAID поддерживают несколько идентификаторов SCSI. Кроме того, контроллеры RAID допускают использование нескольких LUN на одно устройство SCSI (так называемаяподдержка множественных номеров LUN).
Рис. 9.7. Массив RAID 50
9.2 Реализация массива ftAID на платформе Windows NT
Один из очевидных методов реализации массива RAID на платформе Windows NT состоит в поддержке массива на уровне аппаратного обеспечения, например в адаптере шины или контроллере устройства хранения.
В семействе Windows Server массив RAID поддерживают несколько драйверов, включая устойчивый к отказам драйвер FtDisk,
Таблица 9.1. Массивы RAID, поддерживаемые различными диспетчерами томов Windows
9.3 Обеспечение избыточной отказоустойчивости
Одним из методов достижения отказоустойчивости является буквальное дублирование каждого компонента. Вместо одного сервера можно установить кластер, что позволит не потерять доступ к данным при отказе в работе одного из серверов.
На рис. 9.8 показан сервер с несколькими адаптерами шины. Каждый адаптер подключен к коммутатору, а каждый коммутатор снабжен двойным подключением к устройствам хранения с двумя портами. Единственной точкой отказа на рис. 9.8 является сервер. Как уже отмечалось, создание кластера позволит избавиться от этой точки отказа. Тем не менее в этой главе рассматривается конфигурация с единственным сервером. Основное внимание стоит обратить на два адаптера шины, установленные на сервере, – подобную архитектуру можно использовать и для кластеров. Простой установки двух адаптеров шины на компьютере под управлением Windows NT недостаточно. Необходимо использовать специальное программное обеспечение, которое рассматривается более подробно в разделах 9.3.1 и 9.3.2.
Рис. 9.8. Отказоустойчивая конфигурация
Компания Microsoft сообщила о поддержке технологий группового ввода-вывода, защиты целостности данных и балансировки нагрузки в Windows 2000 и Windows. Server 2003. При этом предоставляется универсальная система, которую производители компьютеров и независимые поставщики аппаратного обеспечения должны настроить под конкретные особенности различных устройств. Производителю следует получить инструментарий разработки, который доступен при условии подписания договора о неразглашении. Конечный пользователь может получить готовую систему только от производителя, а не от Microsoft..5
Еще раз обратите внимание на рис. 9.8, демонстрирующий схему сервера под управлением Windows NT с установленными двухпортовыми адаптерами шины. Не усложняя ситуации, предположим, что каждый диск отформатирован как единый том. Основная идея такой конфигурации – наличие нескольких путей ввода-вывода между жесткими дисками и сервером, что позволяет добиться устойчивости к отказам. Для конфигурации, приведенной на рис. 9.8, можно рассмотреть иерархию объектов устройств, которые создаются в стеке драйверов подсистемы хранения Windows.
На рис. 9.9 представлено дерево объектов для конфигурации рис. 9.8. Обратите внимание на пары PDO-FDO (объект физического устройства-объект функционального устройства), которые позволяют использовать возможности определенного устройства (см. главу 1). Вспомните, что объекты физического устройства, кром)е всего прочего, предоставляют информацию, необходимую для использования устройства. Для устройств хранения эта информация может содержать идентификатор шины SCSI, идентификатор целевого устройства и LUN. Объект функционального устройства предоставляет сведения, необходимые для получения доступа к устройству. Для устройств хранения примером такой информации служат данные о системной организации диска.
