Совершенно иначе влияет на ток сопротивление цепи. Чем больше сопротивление лампочки (R). тем труднее двигаться зарядам, тем меньше их скорость, а следовательно, тем меньше и ток.

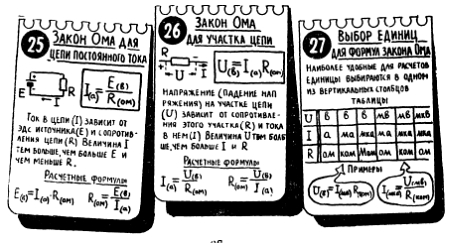

Таким образом, величина тока в цепи зависит от электродвижущей силы Е и сопротивления R. С увеличением э.д.с. ток растет, а с увеличением сопротивления уменьшается. Эта зависимость, называемая законом Ома для всей цепи (лист 25), может быть выражена очень простой формулой:

Возле

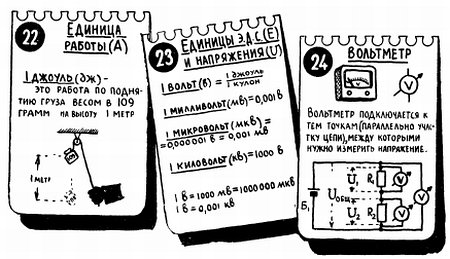

условных обозначений тока, э. д. с. и сопротивления в скобках указаны те единицы измерения, при которых расчеты по приведенной формуле дадут верный результат. Если же хоть одна из величин дана в других единицах, то необходимо пересчитать значения остальных величин. При этом удобно пользоваться таблицей, приведенной на листке 27.

Теперь давайте на несколько минут отвлечемся от нашего основного разговора и уделим внимание тем немногим читателям, которые испытывают страх перед формулами. Если такой читатель увидит в книге формулу, он обязательно поморщится и побыстрей перевернет страницу. Вот и сейчас, наверное, кое-кто выражает недовольство: «Ну зачем нужно было записывать закон Ома в виде формулы? Ведь все и так понятно! Нельзя ли вообще обойтись без формул?»

Можно, конечно, обойтись и без формул и вместо них пользоваться словами или картинками. Точно гак же можно обойтись и без автобусов, поездов и самолетов и всегда ходить пешком. Только кому это нужно — из двух решений выбирать самое сложное, самое неудобное?

Формулы — очень удобный, а иногда даже незаменимый способ записи самых различных законов и зависимостей (рис. 10).

Рис. 10. Формулы — это очень простой и удобный способ записи самых различных законов и зависимостей.

Нужно только научиться понимать формулы, знать их язык. Вот, например, приведенная выше формула закона Ома. Она ясно говорит о том, что ток I равен частному от деления Е на R, то есть ток зависит от обеих этих величин. Величина Е стоит в числителе дроби, и, значит, с ее увеличением ток растет. Сопротивление R стоит в знаменателе, и поэтому сразу ясно, что с увеличением R ток уменьшается (чем больше знаменатель, тем меньше значение дроби, например 1/4 меньше чем 1/2).

Подставив в формулу закона Ома известные нам значения Е и R, можно сразу вычислить ток в цепи. Так, например, если Е = 4,5 в, a R = 75 ом, то I = 0,06 а = 60 ма.

Кроме лаконичности, наглядности и удобства для вычислений, формулы имеют еще одно достоинство — их легко преобразовать и привести к удобному для вычислений виду. При этом приходится пользоваться лишь одним правилом: если мы одновременно умножим или разделим правую и левую часть равенства на одну и ту же величину или же проделаем с обеими частями какую-либо другую алгебраическую операцию (сложение, вычитание, деление и т. д.), то равенство не нарушится. Пользуясь этим правилом, можно получить еще две удобные для расчетов формулы (лист 25):

Первая из них, позволяющая подсчитать Е,

если известно I и R, получена нами из формулы закона Ома путем умножения обеих ее частей на R. Вторую формулу, предназначенную для расчета сопротивления цепи R по известным Е и I (ток и э.д.с. легко измерить приборами), также можно получить из формулы закона Ома, если обе ее части умножить на R и разделить на I.

На этом простом примере видно, что формулы могут оказаться очень полезными при расчетах и решении практических задач. При одном взгляде на формулу можно установить основные соотношения того закона, к которому она относится. Правда, в последнем случае нужно знать физический смысл самого закона. Действительно, если не знать этого, то, анализируя две последние формулы, можно прийти к таким нелепым выводам: э. д. с. батареи зависит от… сопротивления цепи (вторая формула), или: сопротивление цепи зависит от… э.д.с. батареи (третья формула).

Подведем итог: всякий, кто хочет всерьез заниматься наукой и техникой и, в частности, радиоэлектроникой, должен буквально со школьной скамьи приучить себя к мысли о том, что формулы — вещь удобная, а порой даже необходимая. А для того чтобы не испытывать страха перед формулами, нужно научиться читать и понимать их так же свободно, как вы читаете и понимаете обычные слова. Теперь продолжим наш разговор.

Чтобы убедиться в том, что с увеличением R ток в цепи уменьшается, можно проделать простой опыт: в карманном фонаре включить вместо одной лампочки Л₁ две — Л₁ и Л₂, соединенные последовательно, то есть соединенные так, что электроны, двигаясь по цепи, проходят последовательно сначала одну, а затем и вторую лампочку (рис. 11).

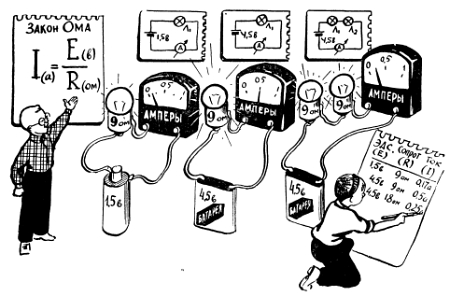

Рис. 11. Один из основных законов электротехники — закон Ома — показывает, как зависит ток в цепи от электродвижущей силы, источника и сопротивления этой цепи.

Общее сопротивление при последовательном соединении равно сумме отдельных сопротивлений (листы 28, 30)

R_общ = R₁+ R₂

где R₁ — сопротивление первой лампочки, R₂ — второй, а R_общ — их общее сопротивление. Формула эта не требует особых пояснений: включить две лампочки последовательно равносильно тому, что включить одну, у которой нить вдвое длиннее. Если каждая из двух лампочек имеет нить с сопротивлением 75 ом, то их общее сопротивление равно 150 ом.

<
