Шаг за шагом. От детекторного приемника до супергетеродина

Сворень Рудольф Анатольевич

Для того чтобы понять это, нужно прежде всего выяснить, как распределяется в электрической цепи тот избыток положительных и отрицательных зарядов, который появляется в батарее в результате химических реакций. Если вы думаете, что избыточные заряды собраны только на электродах гальванического элемента, то вы глубоко ошибаетесь.

Представьте себе, что вы должны на санях спуститься со снежной горы по «дороге», имеющей такой профиль: сначала высокий и отвесный спуск, попросту говоря, высокий обрыв, потом абсолютно ровный участок и, наконец, опять обрыв.

Совершенно ясно, что если вы каким-то чудом уцелеете после первого обрыва, то по ровному участку ваши сани сами не пойдут — сани двигаются только тогда, когда есть какой-нибудь уклон.

То же самое произошло бы с электронами, образующими ток, если

бы все избыточные заряды накапливались на электродах батарейки: переход электронов с «минуса» батареи, где их много, в провод цепи равносилен падению саней с обрыва, а дальше по проводам и особенно через лампочку ничем не подталкиваемые электроны двигаться не смогут, так же как сани сами по себе не могут двигаться по ровной местности.

Для того чтобы сани двигались все время, нужно, чтобы все участки дороги имели уклон.

Точно так же электроны двигаются по всей цепи лишь в том случае, если на концах любого ее участка имеется избыток или недостаток зарядов, то есть если на этом участке действует какая-то электродвижущая сила и выполняется работа для преодоления встречающегося сопротивления (рис. 14).

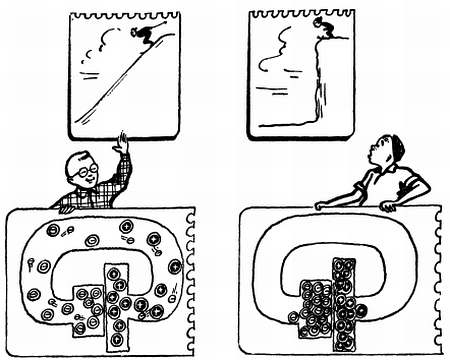

Рис. 14. Избыточные заряды — электроны и положительные ионы — не концентрируются на электродах батареи, а распределяются вдоль всей цепи так, что свободные электроны, образующие ток, на всем пути «подталкиваются» или «подтягиваются» от отрицательного электрода к положительному.

Вот эту-то электродвижущую силу мы и называем напряжением на участке цепи. Термин «э.д.с.» применяется только по отношению к самому источнику тока, да и то лишь в том случае, когда к нему не подключена электрическая цепь.

Но откуда берутся в электрической цепи избыточные заряды, которые могут создавать напряжение на отдельных участках?

Ну конечно же, это «продукция» нашей батарейки, результат происходящих в ней химических реакций. Лишние электроны, так же, как и атомы с недостающими электронами, не концентрируются только на электродах батарейки — в цепи «обрывов» нет! Сразу же после подключения батарейки с ее отрицательного электрода в один конец цепи моментально «хлынут» электроны, а с другого конца цепи электроны так же стремительно уйдут на положительный электрод, оставив в проводниках лишние положительные ионы. В результате этого избыточные заряды, появляющиеся на электродах батарейки, мгновенно распределяются по всей замкнутой цепи. Где бы ни находился электрон, он всегда «подталкивается» по направлению от отрицательного электрода к положительному, так же как сани по наклонной дороге все время катятся сверху вниз.

Для того чтобы картина спуска саней больше походила на движение электронов в цени, нужно представить себе, что сани спускаются не по снегу, а по дороге с участками из различных шероховатых материалов, например из асфальта, дерева, листового железа и т. п., аналогично тому, как движущиеся электроны на различных участках цепи преодолевают разное сопротивление проводника.

Для того чтобы сани по всему пути двигались с одинаковой скоростью, нужно, чтобы участки из очень шероховатого материала (например, асфальта) имели сравнительно большой уклон, а участки из более скользкого материала (например, листового железа) — меньший уклон. Точно так же напряжение на том или ином участке электрической цепи должно быть тем больше, чем больше сопротивление этого участка. Только при этом условии скорость движения электронов, то есть величина тока, во всей цепи будет неизменной. А то, что ток в любой точке цепи должен быть одинаковым, не требует особых пояснений. Ведь если в какой-нибудь точке цепи электроны вдруг начнут двигаться медленней, то электроны будут здесь непрерывно накапливаться, и через некоторое время этот участок станет источником тока. А такого, конечно, не бывает.

В замкнутой электрической цепи избыточные заряды, поступающие от батарейки, сами распределяются так, что во всех точках этой цепи протекает одинаковой силы ток. При этом, естественно, на участках с большим сопротивлением действует

и большее напряжение. Это вполне согласуется с приведенной ранее формулой U = I·R. Напряжение U на каждом участке цепи так же, как и э.д.с. батареи, может быть измерено вольтметром. Для того чтобы до конца использовать наше сравнение, укажем, что увеличить скорость движения саней можно путем создания более высокого спуска или более скользкой дороги.

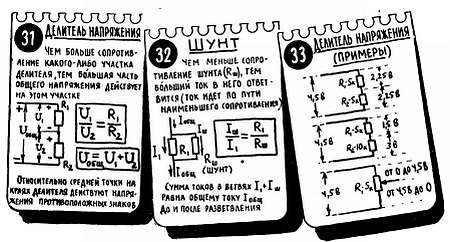

Точно так же для увеличения тока можно увеличить э.д.с. источника или уменьшить общее сопротивление цепи. Зависимость напряжения на том или ином участке цепи от сопротивления этого участка широко используется в так называемых делителях напряжения (листы 31, 33).

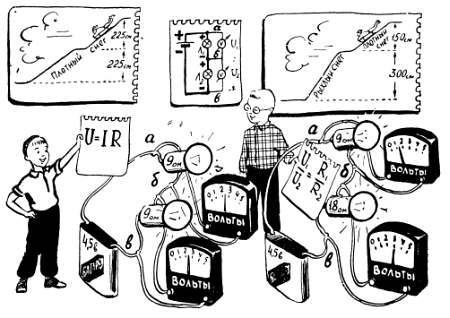

Примером такого делителя может служить наша цепь, состоящая из двух лампочек, на каждой из которых действует напряжение по 2,25 в (рис. 15, левая схема). Если бы сопротивление лампочки Л₁ было в два раза больше, чем сопротивление лампочки Л₂, то на первой из них действовало бы напряжение 3 в, а на второй — 1,5 в (рис. 15, правая схема). Подбирая определенным образом сопротивление цепи, с делителя можно получить напряжение, которое будет во сколько угодно раз меньше, чем э.д.с. батареи.

Рис. 15. Чем больше сопротивление участка цепи, тем большая часть э.д.с. затрачивается, чтобы преодолеть это сопротивление, тем, следовательно, больше падение напряжения (напряжение) на данном участке. Подбирая соединенные последовательно сопротивления, можно величину э. д. с. «разделить» в нужной пропорции.

Важно отметить, что относительно средней точки (точка б) напряжение на верхней лампочке будет положительным, а на нижней — отрицательным. Это равносильно тому, что человек, стоящий в середине нашего условного спуска, сможет увидеть и более высокую точку (начало спуска), и более низкую точку (конец спуска).

Если каждый участок электрической цепи, на котором действует какое-либо напряжение, является своего рода источником тока, то нельзя ли подключить к нему нагрузку? Вообще-то говоря, можно, но при этом уменьшится напряжение на участке, к которому эта нагрузка подключается. Для того чтобы понять, почему это происходит, давайте проделаем простейший опыт — параллельно одной из лампочек, например Л₂, подключим третью лампочку Л₃ (рис. 16).

Рис. 16. При подключении шунта параллельно какому-то элементу цепи уменьшается ток через этот элемент, а также уменьшается общее сопротивление участка.

Мы надеемся, что при этом напряжение, действующее на Л₂, вызовет слабое свечение лампочки Л₃. Однако этого не произойдет: после подключения Л₃, погаснет и лампочка Л₂. Вместе с тем лампочка Л₁ начнет светиться ярче. Оказывается, после подключения Л₃, напряжение на первой лампочке возросло, а на второй уменьшилось. Чем же вызвано такое перераспределение напряжений?
