Шипение снарядов

Прищепенко Александр Борисович

^{Рис. 1.23}

Попытки

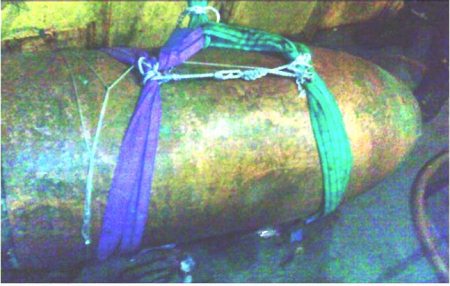

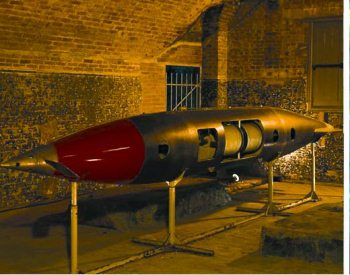

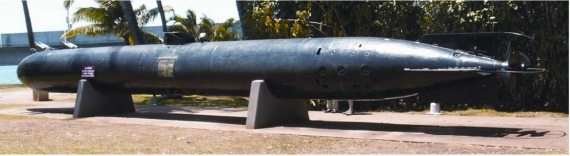

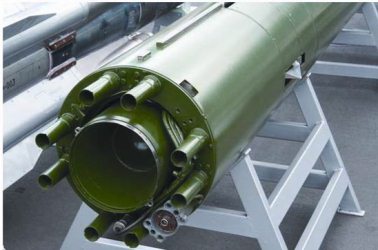

создать «подводные снаряды» предпринимались еще в XV веке, но боевое оружие появилось лишь в 60-х годах XIX века. Торпеды тогда называли «минами Уайтхеда». Левый снимок в верхнем ряду — торпеда системы Бреннана, изготовленная в 1877 году (экспонат музея береговой обороны Гонконга). Винт приводился в движение сжатым воздухом, запасенным в баллоне. К началу Первой мировой войны сжатый воздух стали использовать для сжигания спирта, что существенно повысило энерговооруженность торпед. Германскую, тех времен, обнаружили и подняли со дна в прибрежном районе Средиземноморья в 80-е годы XX века (вверху справа). Корпус торпеды сделан из медного сплава, что и позволило изделию хорошо сохраниться. В центре — 610 мм японская (тип 93) торпеда времен Второй мировой, пожалуй, тогда — лучшая в своем классе оружия. На кислород-керосиновом топливе она развивала скорость до 48 узлов (почти 90 км/час), а вес ее зарядного отделения составлял 780 кг. После Второй мировой при создании торпед полагались более не на мощность заряда, а на точное наведение. Такой была британская электроторпеда «Стингрей» (нижний ряд слева), с эффективной акустической головкой. Однако скачок в энерговооруженности — применение борсодержащего горючего, окислителем которого служит морская вода — заставил отказаться от самонаведения: в реве ракетного двигателя ничего не «слышно». У советской подводной ракеты ВА-111 «Шквал» вместо винта — сопло и она управляется по проводам, зато «летит» сквозь водяную толщу со скоростью 200 узлов

…Торпеды двигались к цели несравнимо медленнее артиллерийских снарядов, да и дальноходность их уступала дальнобойности морской артиллерии крупных калибров. Корабль, на котором сигнальщики вовремя заметили след приближающейся торпеды, имел неплохие шансы уклониться от попадания. Но, с другой стороны, торпеда набирала скорость уже в воде, а выходила из аппарата медленно, практически не давая отдачи — и потому это оружие могли применять миноносцы, миноноски, катера и прочий малоразмерный, «москитный» флот [12] . Такие недомерки и подкрадывались: по ночам, используя плохую погоду. Если их торпеда попадала — последствия могли быть фатальными и для крупного корабля (рис. 1.24).

12

Позже к этой «компании» присоединились подводные лодки и самолеты.

Автор полагает, что вместо нудных рассуждений о колебаниях атомов в молекуле воды, достаточно напомнить об ощущении, которое читатель когда-то испытал, прыгнув в воду и неудачно хлопнувшись при этом на живот. Чтобы разобраться, почему это так, опять возьмем в руки карандаши. Упрем торец одного из них в ладонь, а по другому — хлопнем другой ладонью. Карандаш тотчас и без всяких потерь передаст «принимающей» ладони приложенное усилие, потому что в условиях нашего опыта он несжимаем. Те же ощущения испытает и «хлопающая» ладонь. Повторим опыт, но не с карандашом, а с равной ему по длине полоской поролона — из тех, которыми забивают на зиму щели в окнах. Разница в ощущениях будет обусловлена тем, что поролон сжимаем очень хорошо.

^{Рис. 1.24}

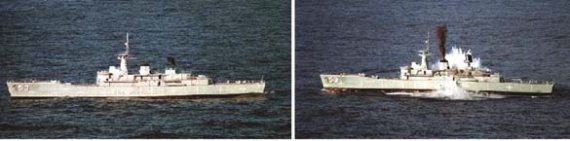

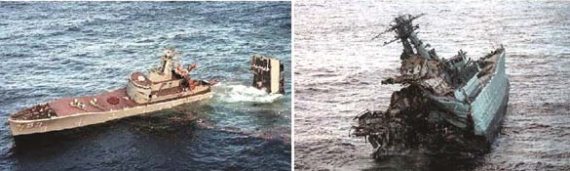

^{На испытаниях, проведенных в конце XX века, попадание единственной торпеды Мк-48 переломило британский фрегат постройки 60-х годов}

Если между карандашами нет промежутков (среда несжимаема) — усилие передастся мгновенно и на сколь угодно большое расстояние [13] . Ударная сжимаемость воды, конечно, не нулевая, но она намного меньше, чем воздуха, а потому ударное давление в воде распространяется значительно быстрее (скорость звука в воде почти впятеро выше, чем в воздухе, а ударная волна всегда быстрее звуковой).

13

Если карандашей вообще нет (среда бесконечно сжимаема) — усилие может передать только ваш двигающийся палец и только при контакте с преградой. Такая ситуация складывается в космосе, где ударная волна не образуется в связи с тем, что вещество весьма

разрежено, и даже о мощном взрыве «узнают» на достаточно большом расстоянии только по испускаемым им излучениям

Но дело не в скорости фронта, а в том, какая масса вещества вовлекается в ударно-волновое движение, ведь плотность воды превышает плотность воздуха на несколько порядков! Поэтому неудивительно, что поток вещества «продавливает» не только тонкую обшивку бортов торговых судов, но и броню военных кораблей. Чтобы снизить эффект воздействия УВ на подводную часть корабля (рис. 1.25), перед главным броневым поясом устанавливали були противоторпедной защиты (рис. 1.26): за тонким броневым листом — значительный воздушный промежуток, чтобы «разгрузить» в нем ударно-сжатую воду и сохранить в целости основную броню. Такую защиту устанавливали только на линкорах, но и она спасала от торпед не всегда. На кораблях меньшего водоизмещения противоторпедная защита была менее громоздкой, поскольку считалось, что попаданий им помогут избежать скорость и маневренность.

^{Рис. 1.25}

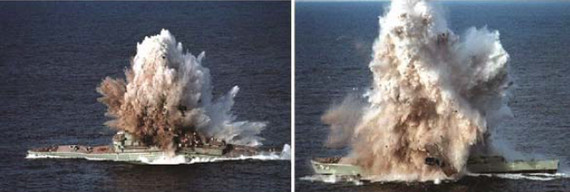

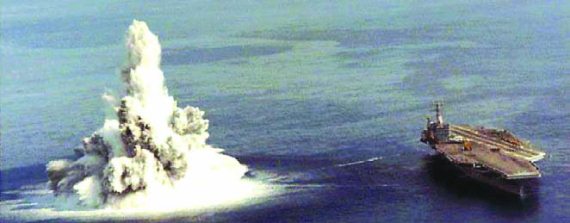

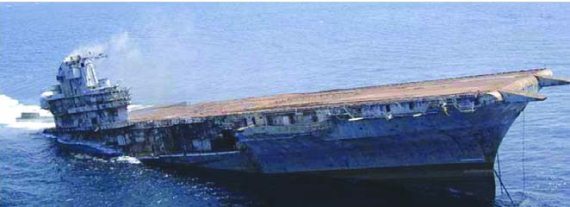

^{Испытания стойкости крупных кораблей к подводной ударной волне. Верхний снимок: модельный опыт воздействия ударной волны в воде на авианосец «Констеллейшн» (постройки 60-х годов). ВВ в этом опыте взорвали много (более тонны), но и расстояние до объекта значительно (для сравнения: длина авианосца — треть километра). Нижний снимок: авианосец «Орискани», построенный в годы Второй мировой войны, подобного испытания не выдержал}

^{Рис. 1.26}

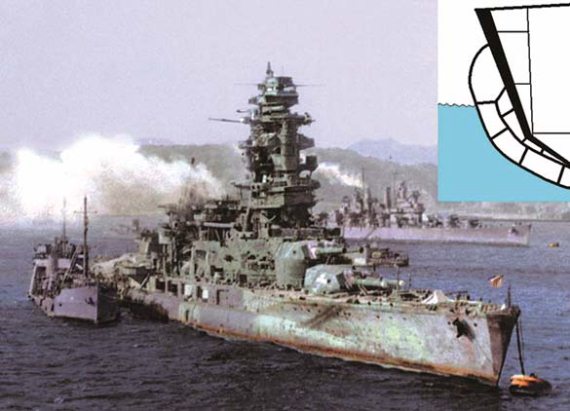

^{На врезке — типовая схема противоторпедной защиты линейного корабля. На фотографии — японский линкор «Нагато» постройки 1920 г., по правому борту которого виден буль такой защиты. Снимок сделан после капитуляции Японии, 12 ноября 1946 года в порту Йокосука, откуда «Нагато» направился к тихоокеанскому атоллу Бикини, не пережив там испытательного подводного взрыва американского ядерного заряда}

… Наряду с гидродинамикой, к концу XIX века достаточно развитой стала и механика, позволившая вполне удовлетворительно описать процесс стрельбы. Орудия наводились уже не на глаз, а имели оптические прицелы (панорамы) и точные механизмы горизонтальной и вертикальной наводки (рис. 1.27). Изменились форма снарядов: они «удлинились» и несли куда больше снаряжения, чем такого же калибра ядра. Ну и конечно, получение высокопрочных, легированных сталей, а, главное, — исследования процесса горения порохов, позволили создать орудия приемлемых весов и габаритов, обладающих подвижностью на поле боя, снизив при этом до минимума вероятность разрывов стволов при стрельбе (рис. 1.28).

Достижения теоретической механики позволили также решить задачу о предотвращении кувыркания снаряда в полете и обеспечить его падение у цели головной частью вперед, чтобы безотказно сработал взрыватель. Для этого имеющимися в канале ствола нарезами снаряду придается вращение при движении, а остальное делает гироскопический эффект (рис. 1.29).

^{Рис. 1.27}

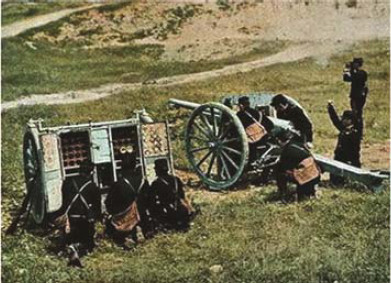

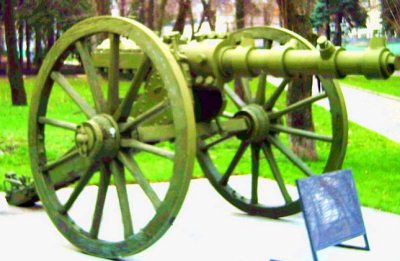

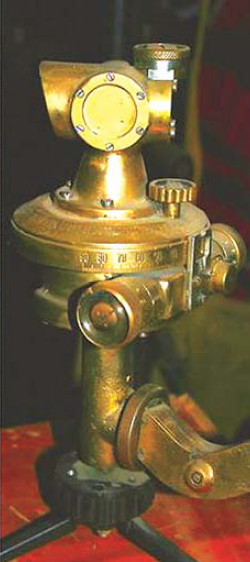

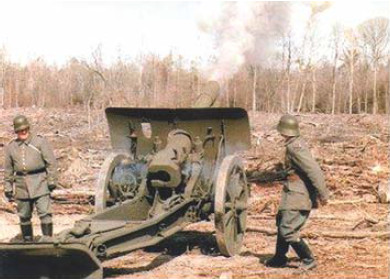

^{Артиллерийские орудия с внедрением бездымных порохов стали выглядеть изящнее (ср. срис. 1.5), а главное — стрелять дальше и — поскольку были снабжены оптическими приборами (панорамами) и прецизионными механизмами наводки — точнее. Слева на верхнем снимке — выстрел германской 150 мм полевой гаубицы, ниже — французская 75 мм пушка, объективно — одна из лучших в своем классе, но для решения задач позиционной войны недостаточно могущественная. Русская армия вступила в войну, имея на вооружении в полтора раза больше трехдюймовых (76 мм) орудий, чем французская — 75 мм. Справа — артиллерийская панорама конца XIX века}

Попробуйте толкнуть вращающийся волчок: он не упадет на бок, а станет поворачиваться вокруг оси вращения, всегда — под прямым углом к направлению действия внешней силы. На вылетевший из ствола и делающий около 500 оборотов в секунду снаряд тоже действует сила — сопротивление воздуха — и он поворачивает ось своего вращения. Но сопротивление воздуха действует непрерывно. В том числе — и на уже слегка повернувшийся снаряд. Следствием будет прецессирование снаряда в полете.

<
