Шипение снарядов

Прищепенко Александр Борисович

Необходимостью стала специализация боеприпасов. В бронебойных следовало не рассеивать энергию по всем направлениям, а наоборот — сконцентрировать ее в точке попадания, сделав ставку на меткий выстрел.

Бронебойные снаряды были вначале просто болванками из стали — по калибру соответствующей пушки. В донной части некоторые из них имели небольшой заряд — чтобы было чем «удивить» танкистов, преодолев броню, — ведь для людей взрыв в замкнутом пространстве гораздо опаснее, чем на открытом воздухе. Такой снаряд мог пробить броню равной своему калибру толщины, да и то — при благоприятном угле встречи и на небольшой дистанции (рис. 2.10).

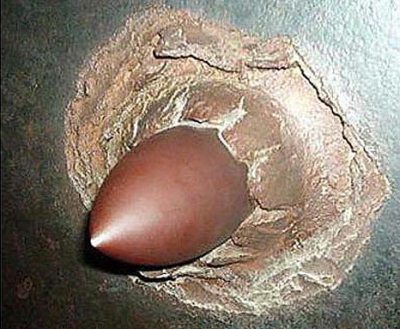

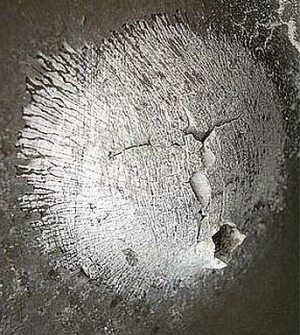

^{Рис. 2.10}

Бронебойный

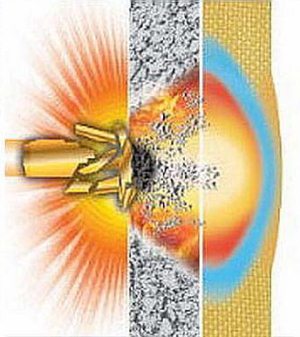

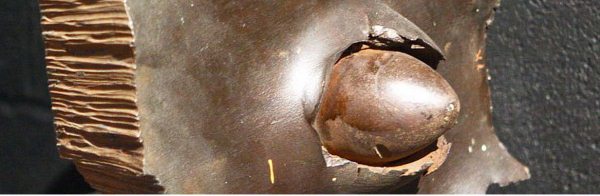

снаряд «показался», но пробить вязкую броню не смог (верхний снимок). Неизвестно, с какой дистанции был произведен выстрел, но видно, что толщина броневого листа примерно равна калибру. Незавершенное бронепробитие (слева, внизу — результат попадания 20 мм снаряда в лист алюминиевого сплава, в центре — результат компьютерного моделирования этого процесса в многослойной защите) не всегда бывает безопасным: в закаленной стали оно приводит к её скалыванию и образованию поражающих экипаж элементов (внизу справа)

Еще до войны была предложена «ультрапуля», напоминающая в разрезе гриб-поганку (рис. 2.11). В казенной части ствола была раскрыта юбка того гриба, и потому действовало давление пороховых газов на большую площадь. Но не только пуля была новшеством: канал ствола был коническим и по мере движения, складывалась юбка и покидала ствол (кстати — со скоростью до 1500 м/с) уже не сомнительной внешности поганка, а компактное тело, с небольшим лобовым сопротивлением. Пробивали ультрапули броню вдвое большей своего калибра толщины, но сложны были в производстве конические стволы, да и недолга их жизнь: и по причине быстрого износа, и потому, что опасное это дело — с ружьем, хоть и противотанковым — да на прямом выстреле…

Но ведь можно разогнать снаряд и в обычном стволе, облегчив пушке работу: сосредоточив основную массу в поражающем элементе-ломе значительно меньшего, чем калибр ствола, диаметра (рис. 2.12). Чтобы газы не прорывались, заключили лом в легкий поддон (рис. 2.13). Бывало, лом отражался от брони (рикошетировал) или переламывался, но, если внедрялся («закусывал», рис. 2.14), то пробивал броню, толщиной более чем в четыре раза превышавшую калибр орудия. Заброневое же действие лома основывалось на свойствах его материала. Бронепробитие, понятно, сопровождается очень большой нагрузкой на лом, но по выходе из брони сжатие сменяется разрежением («разгрузкой»). Разрежение может «растащить» стальной цилиндр, превращая его в подобие полена, разваленного колуном (рис. 2.15), причем внутри «полена» сохранится структура, напоминающая древесные волокна. Материал лома подбирали таким, что разгрузкой при выходе из брони он дробился: куски его поражали аппаратуру и экипаж, а если он был сделан из такого пирофорного материала, как уран, эти осколки еще и горели…

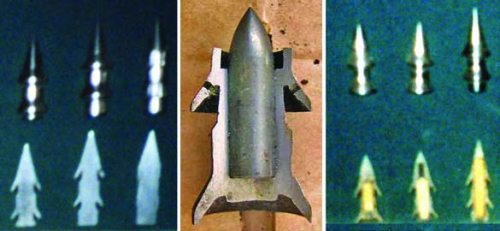

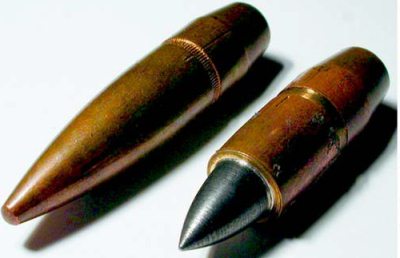

^{Рис. 2.11}

^{«Ультрапули». Верхний ряд снимков, слева направо: изменение формы пули в процессе движения в коническом стволе; пуля с закаленным сердечником; пули, снаряженные зажигательным составом (моделирован вставками золотистого цвета), воспламенявшимся при пробивании брони. Бронепробитие пуль со снаряжением — пониженное, зато заброневое действие — выше. Но и сердечник не всегда пробивал броню, особенно — при встрече под углом (нижний снимок)}

^{Рис. 2.12}

Верхний

снимок — эволюция бронебойных снарядов к советской авиационной пушке калибром 23 мм: цельнометаллический (есть только трассер); с сердечником из закаленной стали (баллистический наконечник удален); экспериментальный, с отделяемым поддоном из алюминия и полиэтилена и оперенным ломом.

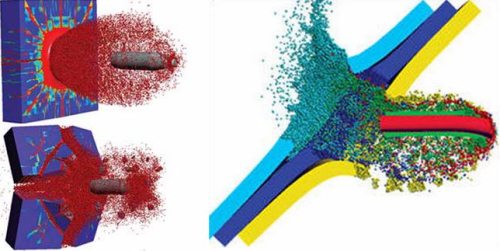

^{Нижний ряд: бронебойная 12,7 мм пуля и результаты компьютерного моделирования бронепробития коротким сердечником и удлиненным ломом}

…Недостатком бронебойных снарядов, которыми стреляли орудия небольших калибров, была низкая эффективность действия по целям невысокой защищенности, которых на поле боя — большинство. В боекомплекты мощных орудий бронебойные снаряды не входили, но такие орудия не были беззащитны в случае внезапной атаки: стрельба осколочно-фугасными и даже шрапнельными снарядами с установкой взрывателей на удар позволяла выводить танки из строя.

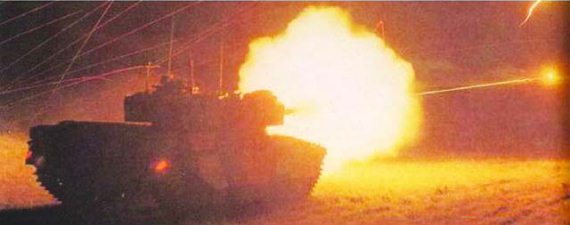

^{Рис. 2.13}

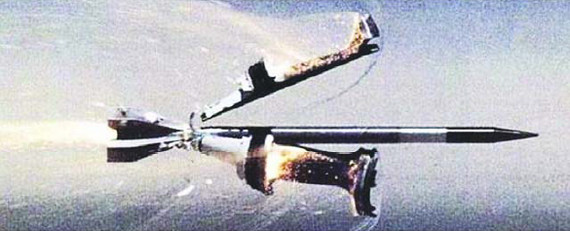

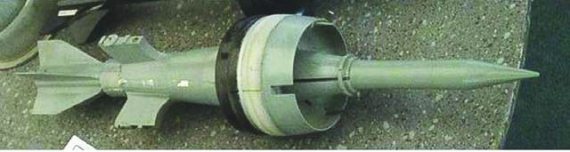

^{На верхнем снимке — разработанный в начале 90-х, самый мощный советский оперенный бронебойный подкалиберный снаряд (ОБПС) ЗБМ46 «Свинец». Диаметр сердечника (изготовленного из обедненного урана) в пять раз меньше, чем калибр пушки (125 мм). На дистанции 2000 м лом ОБПС «Свинец» при встрече по нормали может пробить до 600 мм гомогенной брони. После выхода из ствола орудия, детали поддона ОБПС сдуваются набегающим потоком воздуха, и зажигается трассер в хвостовой части снаряда, позволяющий наблюдать его траекторию (нижний снимок)}

…Но росла мощность танковых двигателей, все более толстую броню несли они на себе — и прорывались танки сквозь огонь. Выскочить из окопа и побежать от боевой машины — чревато, в чем убедились многие, как правило, на чужих примерах. Но если не бежать — чем встретить? Вспомнили о приближающемся столетнем юбилее открытия явления, в чьем названии, как и в названии парабеллума, звучала латынь: cumulo — накапливаю. В горячке боя не до понимания сущности эффекта, вот и разносилась по батареям 76 мм «полковух», неспособных проткнуть подкалиберным броню новых танков, команда: «Бронепрожигающим — огонь!» Подбитый артиллеристами танк горел, но не потому, что их снаряд «прожег» броню. По другую сторону фронта такой снаряд называли das Hohlladungs-geschoss — «снаряд с выемкой в заряде».

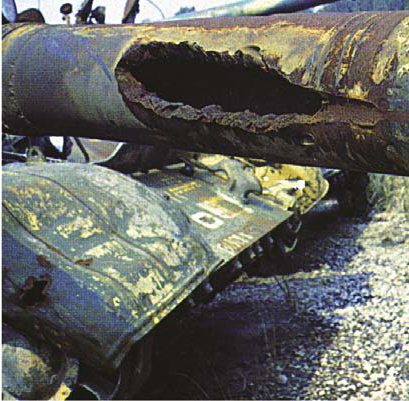

^{Рис. 2.14}

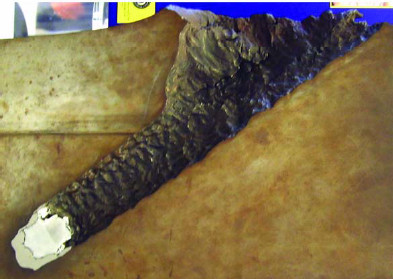

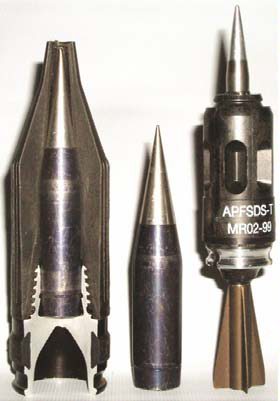

^{Слева — подкалиберные снаряды израильской фирмы IML Малый угол встречи и высококачественная сталь не помешали лому 105-мм ОБПС APFSDS-Т «закусить» и пробить ствол пушки сирийского танка Т-62 (советского производства)}

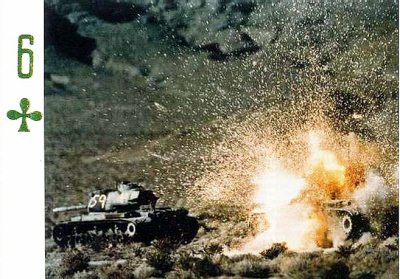

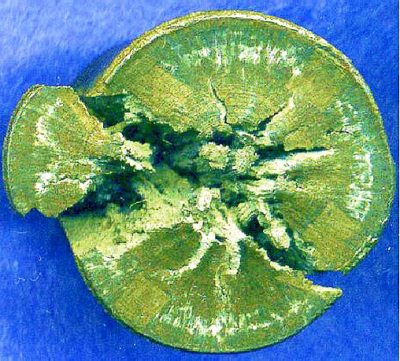

^{Рис. 2.15}

^{Слева — стальной цилиндр, сжатый давлением взрыва, а затем «растащенный» волной разрежения («разгрузкой»). Справа — попадание ОБПС с сердечником из обедненного урана в американский танк М 24. Неизвестно, пробита ли танковая броня, но видно, как, разлетаясь, энергично горят элементы сердечника}
