"Шпионские штучки 2" или как сберечь свои секреты

Соколов Андрей

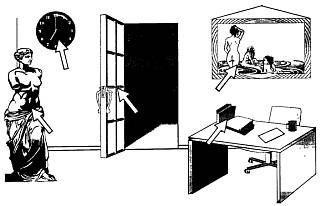

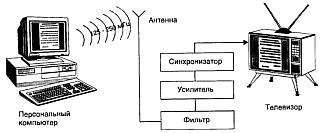

Сканер предназначен для обнаружения и локализации места установки акустических, телефонных и телевизионных миниатюрных передатчиков отечественного и зарубежного производства, проверки предметов, подозреваемых на наличие установленных закамуфлированных микропередатчиков. Наличие возможности автоматического распознавания связных и вещательных станций позволяет максимально повысить относительную чувствительность сканера, что, в свою очередь, позволяет увеличить надежность обнаружения подслушивающих устройств. Небольшие габариты, автономное питание и возможность изменения чувствительности позволяют проводить поисковые мероприятия в максимально сжатые сроки и с высокой надежностью.

Многофункциональный приемник широкого диапазона XPLORER

Многофункциональный

тестовый и исследовательский приемник ближнего поля XPLORER (рис. 5.12) имеет оптимально подобранную максимальную чувствительность для обнаружения и приема сигнала на расстоянии большем, чем у аналогов (носимая радиостанция — до 400 м).

Рис. 5.12. Многофункциональный приемник XPLORER

Малые габариты, вес, автономная работа от встроенных аккумуляторов в течении 8 часов и широкие функциональные возможности открывают для этого прибора широчайшую сферу применения: тестирование радиопередающего оборудования, исследования радиосигналов, поиск радиопередатчиков и многое другое.

XPLORER проверяет диапазон от 30 МГц до 2 ГГц менее чем за 1 с и позволяет автоматически обнаруживать активные передатчики в ближней зоне, смодулировать ЧМ сигналы и воспроизводить звук через встроенный громкоговоритель. Приемник имеет двухстрочный дисплей, в одной строке которого отображается частота принятого сигнала, а во второй — одна из характеристик сигнала: значение тока или кода CTCSS, DCS или DTMF, относительный уровень, ЧМ девиация (1—10 кГц, 10—100 кГц), параметры LTR транкинга, а также широта и долгота в координатах системы GPS. Для удобства работы предусмотрены функции ручного сброса обнаруженной частоты, память на 500 значений частот. В память регистра обнаруженных частот автоматически вносятся не только значение частоты обнаруженного сигнала, но и время, дата, долгота и широта. Прибор имеет встроенные часы с собственной батарейкой.

XPLORER имеет последовательный интерфейс RS-232C.

Основные технические характеристики многофункционального приемника XPLORER:

Диапазон рабочих частот, ГГц….. 0,030 — 2

Модуляция:

тип………………………………..ЧМ

девиация не более, кГц………….100

Диапазон звуковых частот, кГц… 50 — 3000

Время сканирования всего диапазона частот не более, с… 1

Вход:

сопротивление, Ом…50

чувствительность на частоте 100 МГц, дБм… — 59

чувствительность на частоте 1 ГГц, дБм……-25

Индикация……….. захват сигнала, зарядка аккумулятора

Дисплей:

количество строк………. 2

количество символов в строке…16 с подсветкой

Питание:

встроенный никель-кадмиевый аккумулятор, В/мАхч…7,2/850

универсальный адаптер, В/А….12/2

Последовательный порт……….CI–V (ТТЛ), RS-232C

Прибор оборудован гнездом для подключения головных телефонов, а также имеет гнездо управления магнитофоном.

Счетчик частоты CUB

Минисчетчик CUB — идеальное средство для поиска активных передатчиков (рис. 5.13).

Рис. 5.13. Счетчик частоты CUB

Данный прибор производства фирмы Optoelectronics является усовершенствованной версией предыдущей модели 3300 MiniCounter, одного из самых популярных и дешевых приборов для измерений и тестирования радиооборудования.

Новый CUB имеет цифровой фильтр и функцию автозахвата. При использовании цифрового фильтра внутренний микропроцессор

оценивает полученные результаты и игнорирует случайные результаты измерения, так что при работе на дисплее появляются не случайные числа, а реально измеренные величины. Функция автозахвата удерживает на дисплее значение настолько долго, насколько вам это понадобится — может пройти несколько дней до тех пор, пока полученное значение будет записано на бумаге.

Прибор имеет высокоскоростной вход 0,001 с и 8 переключаемых значении скорости счета, что делает его более быстрым и точным, по сравнению с моделью 3300, имеющей стандартные значения этих параметров: 0,01 с и 6 скоростей счета. Optoelectronics CUB стал более сложным в схемотехническом отношении, но остался таким же простым в управлении, как и его предшественник.

Имея встроенные никель-кадмиевые аккумуляторы, CUB может работать 10 часов без подзарядки, предоставляя вам полную свободу действий. Вы можете практически целый день работать с прибором, будь вы в чистом поле или в лаборатории.

Стоит особенно остановиться на чувствительности прибора. При усовершенствовании счетчика модели 3300 была использована так называемая концепция максимальной чувствительности, поэтому CUB имеет предельное для широкодиапазонного прибора значение чувствительности, при котором еще не происходит его самовозбуждения, что дает возможность максимально расширить диапазон частот принимаемых сигналов и дальность их обнаружения. Поэтому в приборе не предусмотрены какие-либо регулировки чувствительности или коэффициента усиления.

Основные технические характеристики счетчика частот CUB следующие:

Диапазон рабочих частот, ГГц……..0.001 — 2,8

Входное сопротивление, Ом………..50

Максимальный входной сигнал, дБм (мВ)…. 15 (50)

Частота опорного генератора, МГц…………10

Дисплей:

тип……………………жидкокристаллический

организация………….9 цифр высотой 4,5 мм

Габариты, мм……….94x70x30

Корпус:

материал…………….штампованный алюминий

цвет………………….черный

Встроенные батареи:

тип……………………никель-кадмиевые

количество…………..4

размер……………….АА

время непрерывной работы, час…10

Питание:

напряжение, В…………………….9—11

потребляемый ток, мА…………… 110

Тестовый ЧМ приемник R10 INTERCEPTOR

Мощным средством для обнаружения подслушивающих устройств и перехвата радиопереговоров в ближней зоне является приемник R10 INTERCEPTOR фирмы Optoelectronics (рис. 5.14).

Рис. 5.14. Тестовый приемник R10 INTERCEPTOR

R10 измеряет девиацию сигналов (с широкой и узкой полосой), относительную величину сигнала, а в сочетании с декодером DC440 позволяет измерять сигнальные тоны (CTCSS, DCS и DTMF). R10 может использоваться для любых измерений, требующих ЧМ демодуляции и подходит для проверки передатчиков метрового диапазона и сотовой связи, а в некоторых случаях может служить дешевой, малогабаритной заменой для сервисного монитора.

В отличие от приемников и сканеров, R10 принимает любые имеющиеся сильные сигналы. Настройка обычных приемников стабилизирована на определенной частоте с помощью внутреннего генератора. Приемник R10 настраивается по принимаемому сигналу. Достоинством этого является то, что для приема сигнала прибор не нужно настраивать на конкретную частоту, он может принимать любой ЧМ сигнал в диапазоне от 30 МГц до 2 ГГц. R10 работает автоматически и не требует вмешательства оператора.

Лучше всего приемник работает в близлежащей от передатчика зоне, где напряженность электромагнитного поля высока, но быстро падает с увеличением расстояния. В дальней же зоне напряженность поля мала, но сохраняется практически неизменной на огромных расстояниях.
