Тем временем С. В. Ильюшин, докладывая наркому авиапромышленности А. И. Шахурину и наркому вооружения Б. Л. Ванникову о ходе заводских испытаний Ил-2 АМ-38 (письмо № 58 от 14 января 1941 г.), сообщил, что:
«…самолет производством закончен, за исключением установок пушек МП-6. На самолете сделано 4 полета, осталось сделать еще несколько полетов, которые мы не смогли выполнить 10 и 11 января из-за плохой погоды (видимость не более километра).
Пушечные установки нами изготовлены. Из имеющейся у нас одной пушки МП-6 с магазином от пушки МП-3 мы уже выстрелили, на земле, с одного крыла 90 снарядов и с другого 76 снарядов. Дальнейший отстрел на земле прекращен из-за отсутствия снарядов.
Имеющиеся
Но если бы у нас и были обе пушки МП-6 и снаряды к ним, мы не смогли бы выпустить самолет для стрельбы в воздухе, т. к. по наблюдениям при стрельбе мы пришли к заключению, что сила отдачи пушки значительно больше 2200 кг, которую назвал тов. Таубин и на которую мы рассчитывали крыло.
По предварительным данным Нач. 7-го Отдела ЦАГИ, где был произведен замер силы отдачи, она действительно оказалась значительно больше, чем 2200 кг. Окончательных данных о замере от ЦАГИ мы не получили, хотя замер был произведен еще 3 января с. г.
Для окончательной отработки пушечных установок и на земле и в воздухе прошу Вашего распоряжения о немедленной передаче нам:
1) Данных о результатах замера силы отдачи МП-6 в ЦАГИ.
2) Двух пушек МП-6 с магазинами МП-6.
3) 3500 лафетопробных снарядов, годных для стрельбы из пушек, которые нам будут переданы (в зависимости от типов магазинов снаряды могут быть с буртиком или без них),
4) 200 штук реек (также в зависимости от типов магазинов, которые будут нам переданы, или МП-3 или МП-6)».
Народные комиссары СССР весьма оперативно разобрались в сложившейся ситуации и уже 17 января 1941 г. приказом Наркома авиапромышленности № 147 директора всех серийных заводов обязывались выпускать одноместный Ил-2 с двумя пушками ШВАК калибра 20 мм с боезапасом по 200 снарядов к каждой пушке и с двумя пулеметами ШКАС с общим боекомплектом 1500 патронов, а 20 января ОКБ С. В. Ильюшина получило отчет ЦАГИ по определению силы отдачи пушки МП-6 и вскоре — пушки.

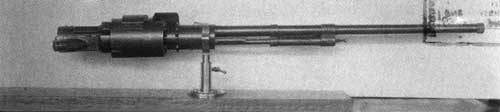

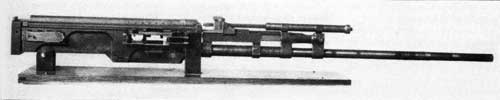

Авиационные пушки ВЯ (вверху) и ШВАК (внизу)
Однако Главный конструктор Ил-2 не торопился устанавливать таубинские пушки на свой штурмовик.
В письме на имя А. И. Шахурина и Б. Л. Ванникова №107 от 23. 01. 41 г. С. В. Ильюшин писал:
«При проектировании установок пушки на самолет Ил-2 мы запросили тов. Таубина о силе отдачи пушки МП-6. Тов. Таубин письмом от 16. 10. 40 г. №6–462 при сем прилагаемым сообщил нам, что усилие отдачи пушки МП-6 равно 2200 кг…
На эту силу отдачи мы и рассчитывали крыло, когда проектировали установку пушки на Ил-2…
20 января 1941 г. нами получен отчет ЦАГИ по определению силы отдачи пушки МП-6 (ПТБ-23). Согласно этого отчета сила отдачи равна 5000 кг., а максимальная, замеренная при испытаниях два раза, достигает 5200 кг., т. е. в 2,36 раза больше, чем данная тов. Таубиным сила отдачи.
Доношу, что пушку с силой отдачи 5000–5200 кг. на самолет Ил-2 мы, по условиям прочности крыла, установить не можем. Прошу Ваших указаний».
Отметим, что ссылки С. В. Ильюшина на излишне большую силу отдачи пушки МП-6 были в начале 1941 г. не совсем обоснованными.
Дело в том, что в это время еще не существовало достаточно точной методики определения силы отдачи пушек на станке (первая серьезная работа в этом направлении появилась в НИИ ВВС лишь в конце 1942 г.), а на самолете измерить ее и вовсе было невозможно. ОКБ же было очень сложно решить вопрос о размещении и обеспечении
Кроме того, С. В. Ильюшин, зная как сложно идет процесс доводки МП-6 в серийном производстве, видимо, уже понимал, что принятые Наркоматом вооружения необоснованно сжатые сроки внедрения в производство еще «сырой» пушки (главным образом в отношении надежности автоматики) в конечном итоге «похоронят» МП-6 и последнюю все же снимут с производства.
Как следствие, Ил-2 придется вновь дорабатывать, а это опять потеря столь драгоценного времени. Говорить же об этом вслух Ильюшин не решался, так как инициатором постановки МП-6 в крупносерийное производство был никто иной как нарком вооружения Б. Л. Ванников.

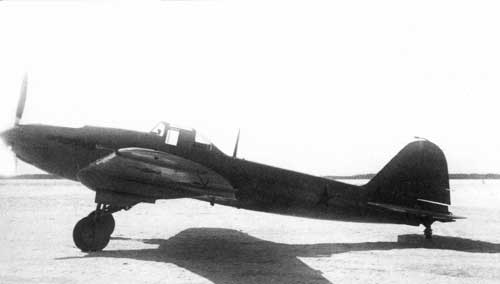

Одноместный опытный Ил-2 АМ-38 на госиспытаниях в марте 1941 года
Ссориться же с последним в планы С. В. Ильюшина не входило. Отсюда и стойкое желание Ильюшина дискутировать «усиленную силу отдачи» пушки ОКБ-16 как аргумент, чтобы отбиться от нее и не ставить судьбу своего штурмовика в зависимость от судьбы таубинской пушки.
Косвенным подтверждением этому является то, что в марте 41-го ОКБ без особых возражений со своей стороны установило на Ил-2 23-мм пушку ВЯ-23 конструкции А. А. Волкова и С. Я. Ярцева (ЦКБ-14 НКВ).
Как показали экспериментальные работы, проведенные в НИИ АВ ВВС КА в октябре-ноябре 43-го, пушка имела максимальное значение силы отдачи на наземном станке, ни мало ни много, 5500 кг, а в реальных условиях установки на самолете, где последняя имела возможность отката, — от 3000 до 4000 кг… Между тем, «Илы» с пушками ВЯ-23 честно отслужили всю Отечественную войну без каких-либо серьезных нареканий со стороны летного состава штурмовых авиачастей Красной Армии.
Как бы то ни было, но после соответствующих «разъяснений сверху» пушки МП-6 (с магазином на 81 патрон) были все же установлены на опытный Ил-2.
Кроме того, вооружение машины было усилено путем установки 8 ракетных орудий для стрельбы реактивными снарядами РС-132 (последние могли заменяться РС-82).
Боекомплект двух крыльевых пулеметов ШКАС остался прежним — 750 патронов на каждый пулемет. Прежней осталась и бомбовая нагрузка — 400 кг (в перегрузку 600 кг).
Были сделаны и другие изменения:
— с целью улучшения обзора вперед-вниз из кабины летчика мотор АМ-38 был опущен вниз на 175 мм, с соответствующим изменением обводов носовой части фюзеляжа, и на 50 мм приподнято сиденье и фонарь пилота;
— для улучшения продольной устойчивости и управляемости самолета на Ил-2, также как и на ЦКБ-57, мотор был выдвинут вперед на 50 мм, увеличены на 5° стреловидность по передней кромке консолей крыла и на 3,1% площадь стабилизатора, и переделана компенсация элеронов;
— установлен новый бронекорпус с усиленным бронированием по результатам полигонных испытаний на обстрел — толщина задней бронестенки увеличена до 12 мм, верхние боковые стенки кабины летчика сделаны толщиной 8 мм, вместо 6 мм, а боковые стенки, прикрывающие нижний бензобак, и боковые вертикальные стенки, защищающие маслобак, сделаны 6 мм, вместо 5 мм;
— для стрельбы из стрелково-пушечного и ракетного вооружения установлен прицел ПБП-16, позволяющий также выполнять бомбометание с бреющего полета;
— изменено управление бомболюками — добавлено пневматическое закрепление замка люка;
— установлены держатели для парашютных ракет КАС-4, поставлен компас КИ-10 и
— установлен фотокинопулемет;
— установлена более мощная бензопомпа БНК-10;
— установлены индивидуальные выхлопные патрубки мотора;
— патрубок, всасывающий воздух, выведен в носок крыла;
