На переделку Р-3ЛД в бронированный штурмовик отводился срок до 1 мая 1930 г.
Разработкой штурмового варианта Р-3ЛД, получившего обозначение ШР-3, занимался А. И. Путилов. Бронирование на этом самолете выполнялось по типу «бронекорыта» с толщиной стенок 4 мм.
Бронекорыто прикрывало экипаж, мотор и бензобаки спереди, сбоку и снизу. Броня не входила в силовую схему штурмовика и являлась фактически дополнительной нагрузкой весом более 400 кг.
Вместе с 200-кг бомбовой нагрузкой это было слишком много для Р-3ЛД — все летные характеристики машины (по подсчетам А. И. Путилова)
От дальнейших работ по этому проекту отказались и все усилия туполевцы сосредоточили на бронированном ТШ-1 (заводское обозначение АНТ-17).

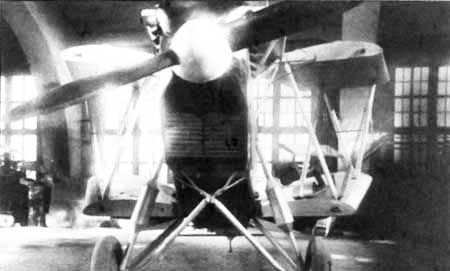

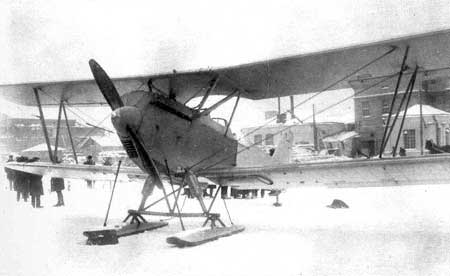

ТШ-2 (первый вариант)
Работы по штурмовику ТШ-1 велись в порядке модификации серийного бомбардировщика ТБ-1. ТШ-1 представлял собой двухмоторный четырехместный самолет с неубирающимся шасси, мощным стрелково-пушечным вооружением и сильной броневой защитой.
Броней (толщина 3,5–4,5 мм) были защищены все жизненно важные части машины: рабочие места пилота, штурмана-бомбардира, двух стрелков, а также моторы и бензобаки.

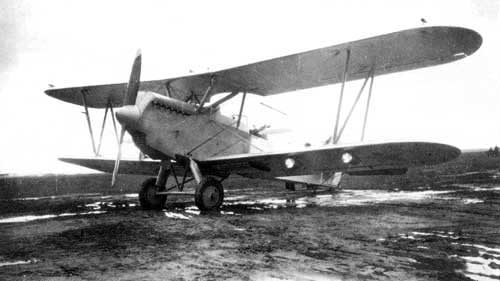

ТШ-2 (второй вариант)
Общая масса брони составляла около 1000 кг, из них только 380 кг входили в силовую схему конструкции самолета.
Параллельно велась проработка нескольких вариантов компоновки самолета с разными вариантами нагрузок и бронирования под моторы: М-34 750 л. с. (4 варианта), Isotta-Fraschini «ASSO» 800 л. с. (3 варианта), BMW-6 730 л. с. (3 варианта) и BMW-9 800 л. с. (2 варианта). Лучшим оказался вариант с моторами «ASSO».
С целью облегчения машины проводились опыты по использованию в конструкции самолета фанеры, армированной броней.
Рассматривались и различные варианты стрелково-пушечного и бомбового вооружения.
Один из вариантов вооружения (в случае установки на самолет двух моторов М-34) предполагал для стрельбы вперед использовать две 37-мм авиационные динамо-реактивные пушки (ДРП) конструкции Л. В. Курчевского АПК-4 (или одну 76-мм динамо-реактивную пушку, также конструкции Л. В. Курчевского) и четыре пулемета ПВ-1 калибра 7,62 мм.
Оборонительное вооружение предусматривало использование двух скорострельных пулеметов ДА калибра 7,62 мм, размещенных по одному на передней и задней турелях. Бомбовая нагрузка составляла 800 кг. Взлетный вес машины — около 8000 кг.
Надо признать, выбор динамо-реактивных пушек в качестве вооружения штурмовика был все же неудачным. Начальная скорость снарядов ДРП была очень низкой, что неизбежно сказывалось на точности стрельбы.

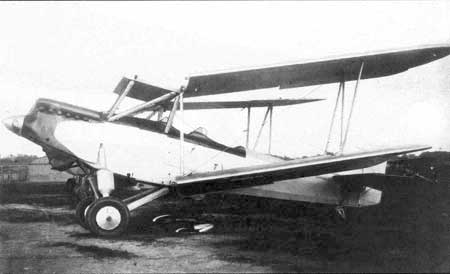

ТШ-2 (второй вариант)
Кроме того, этим пушкам были присущи такие серьезные конструктивные
Несмотря на большой объем изыскательской работы и значительные усилия конструкторов, довести ТШ-1 до требуемого уровня не удалось.

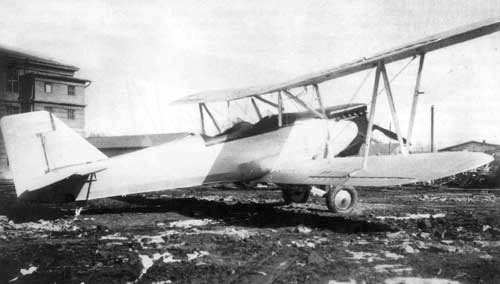

ШОН (штурмовик особого назначения)
Мощность моторов и удельные весовые и прочностные характеристики брони и другие конструкционные материалы явно не соответствовали поставленной задаче, и трудности, встреченные конструкторами на своем пути, оказались непреодолимыми.
В этой связи 21 июня 1931 г. на расширенном заседании НТК ВВС и ЦАГИ А. Н. Туполев доложил, что заданные НТК летно-технические данные ТШ-1 не могут быть осуществлены ввиду большой массы неработающей навесной брони и отсутствия моторов мощностью в 1300 л. с.
В качестве альтернативы А. Н. Туполев предложил приспособить двухмоторный разведчик Р-6 для действий в качестве штурмовика. Военные с предложением А. Н. Туполева согласились, установив срок предъявления новой машины (заводское обозначение АНТ-18) на государственные испытания к 1 января 1932 г. Позже, из-за отсутствия моторов необходимой мощности, постройка штурмовика на базе Р-6 также была прекращена.
Отметим, что известный конструктор В. С. Вахмистров в развитие идеи создания тяжелого самолета поля боя на базе серийного бомбардировщика в начале 1930 г. установил вертикально в фюзеляже самолета ТБ-1 стреляющую вниз динамо-реактивную пушку калибра 76 мм, предназначенную для поражения наземных целей.
ДРП крепилась на специальном «пауке», укрепленном на балках бомбодержателей типа ДЕР-9 у левого люка. В фюзеляже было прорезано окно с усиленными обводами. Сопло ДРП выступало сверху на 200 мм, а дульная часть выходила из люка на 500 мм.
На земле Вахмистров произвел два выстрела. С этой целью под самолетом была вырыта яма глубиной два метра и площадью 1 кв. м. После второго выстрела вырвало часть обшивки фюзеляжа, в кабине бомбардира выбило два окна, образовалась небольшая пробоина в фюзеляже.

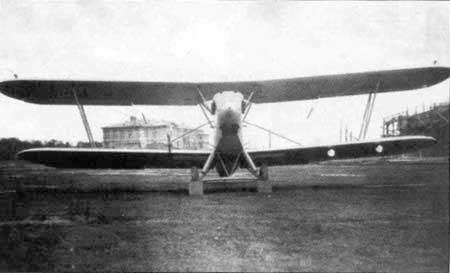

ШОН на заводских испытаниях
Было принято решение о нецелесообразности дальнейших испытаний ДРП на ТБ-1. Полагали, что имело смысл продолжить их на самолете Р-7. Сведений о продолжении этих работ не найдено.
ШОН в цехе со сложенными крыльями
Заметим, что если бы стрельба производилась в воздухе, то следовало ожидать, что вследствие отсутствия «отражателя» таких сильных разрушений не последовало бы.
