Штурмовики Красной Армии

Перов Владимир

Крылья деревянные. Оперение — дюралюминиевое с полотняной обшивкой. Стабилизатор с изменяемым в полете углом установки, двухлонжеронный.

Шасси по схеме Р-5, но амортизация — масляно-воздушная. Колеса дисковые тормозные, что было ново в СССР.

Моторама — отъемная на четырех болтах. Радиатор выдвижной вниз, сотовый. Имелся и масляный радиатор.

Стрелковое вооружение разведчика состояло из одного синхронного пулемета ПВ-1 у летчика и одного оборонительного ШКАС на турели у летнаба. Нормальная бомбовая нагрузка — 200 кг (8x25 или 2x100 кг).

После установки в 1934 г. на втором опытном экземпляре ЛР более мощного и высотного двигателя М-34Н с нагнетателем (взлетная мощность 835

л. с., номинальная мощность 752 л. с.) летные данные машины улучшились значительно.

При полетной массе 2590 кг ЛР М-34Н имел максимальную скорость у земли 282 км/ч, а на высоте 4000 м — 319 км/ ч. Время подъема на высоту 3000 м составило 6 мин. Время виража на высоте 1000 м — 17 с. Радиус действия на высоте 3000 м — 340 км. Длины разбега и пробега, соответственно, составили 210 и 250 м.

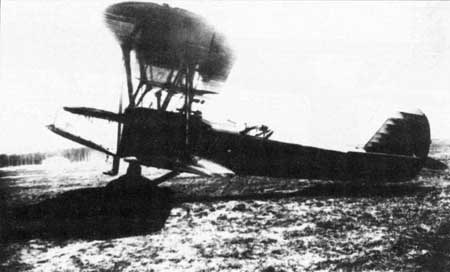

Легкий штурмовик Р-5ССС

С нормальной бомбовой нагрузкой (полетная масса 2800 кг) максимальная скорость самолета у земли снижалась до 273 км/ч, а на высоте 3700 м — до 303 км/ч.

Государственные испытания ЛР М-34Н прошел с высокой оценкой. Самолет вполне мог рассматриваться и в качестве легкого штурмовика-разведчика. Но в этом случае наступательное вооружение должно было быть усилено.

В отчете по госиспытаниям, утвержденным Начальником ВВС Алкснисом 3 октября 1934 г., указывалось, что обзор из кабины летнаба ограничен, имеется тенденция к рысканию на пробеге и взлете, самолет разворачивает влево. При этом особо отмечалось, что представленный на государственные испытания самолет выполнен 39-м авиазаводом весьма небрежно с плохой отделкой внешней поверхности и т. д.

Несмотря на выявленные недостатки, военные испытатели рекомендовали после доведения ЛР М-34Н до состояния эталона запустить самолет в серийное производство в варианте легкого штурмовика-разведчика.

Кроме того, предлагалось разработать новую экранированную турель, увеличить радиус действия на высоте 3000 м до 400 км и максимальную скорость полета на высоте 4000 м до 360 км/ч.

И все же в серию кочеригинская машина запущена не была. Предпочтение было отдано легкому штурмовику P-Z, являвшемуся глубокой модификацией массового разведчика Р-5, но меньших размеров и с редукторным мотором М-34РН (взлетная мощность — 825 л. с., номинальная мощность — 750 л. с.).

При полетном весе 3150 кг максимальная скорость P-Z не превышала 276 км/ч, а время подъема на высоту 3000 м составляло 6,6 мин.

Вооружение P-Z состояло из одного синхронного пулемета ПВ-1 у пилота, одного ШКАСа у летнаба на турели (на первых 50 экземплярах типа ТУР-32, на последующих — ЭТУР-8) и нормальной бомбовой нагрузки (на восьми подкрыльевых балках Д-2 с замками ДЕР-31) 300 кг (в перегрузку — 500 кг).

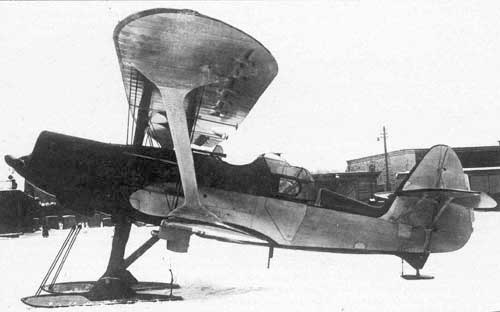

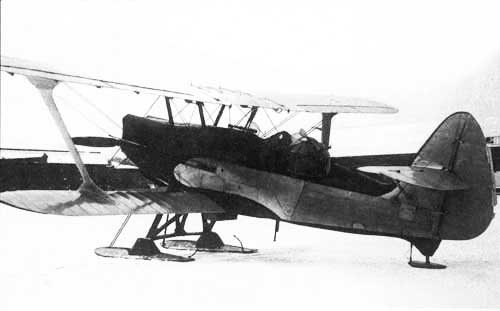

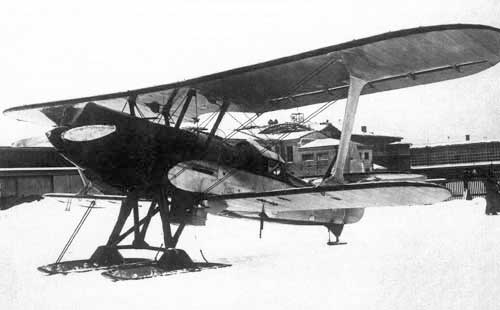

Легкий разведчик С. А. Кочеригина ЛР М-34Н

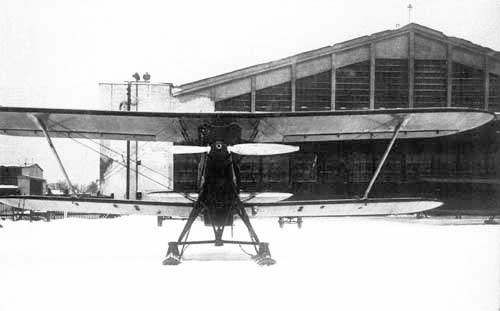

Легкий разведчик С. А. Кочеригина ЛР М-34Н

Кабина летчика на этой машине, в отличие от предыдущих модификаций

Р-5-го, была выполнена закрытой со сдвигающимся назад фонарем. Турель оборонительной огневой точки находилась в общем обтекателе с фонарем.

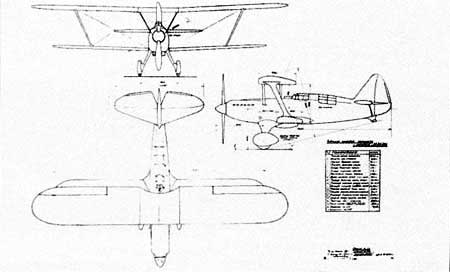

Схема легкого разведчика ЛР М-34НР

В отличие от ЛР P-Z был строг в пилотировании и требовал повышенного внимания летчика, особенно на посадке, а также имел много недостатков в оборонительном вооружении.

Важным преимуществом P-Z являлась освоенная серийным заводом (имеется ввиду завод № 1) технология производства, которая по сравнению с Р-5 практически не менялась, тогда как для серийного производства кочеригинской машины требовалось серьезное переоснащение ряда цехов завода.

Отметим, что к свертыванию работ по самолету ЛР «приложил руку» Андрей Николаевич Туполев. Вследствие этого, не был предъявлен на официальные испытания ЛР с мотором АМ-34РН.

В период 1935–37 гг. 1-й авиазавод выпустил 1031 экземпляр штурмовика P-Z.

Надо сказать, что штурмовик P-Z по комплексу как летных, так и боевых качеств, по сравнению с Р-5, у большинства летного состава популярностью не пользовался.

Штурмовики Р-5Ш, Р-5ССС и P-Z состояли на вооружении штурмовых авиаполков Красной армии и принимали участие в боевых действиях в Китае, в Испании и на Карельском перешейке.

Общим недостатком всех штурмовых вариантов Р-5-го, как показал боевой опыт, являлись низкая скорость, слабое наступательное вооружение и отсутствие бронезащиты экипажа, мотора и его систем, а также других жизненно важных элементов конструкции штурмовиков, что существенно снижало их боевую живучесть, особенно в условиях сильного противодействия огневых средств ПВО и истребительной авиации противника.

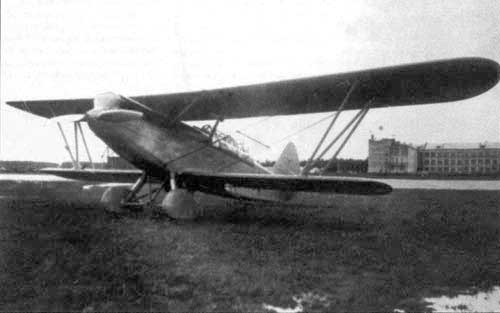

Легкий штурмовик P-Z

Эти недостатки и определили тактические приемы применения этих разведчиков-штурмовиков, которые заключались в нанесении штурмовых ударов по наземным целям с одного захода на максимальной скорости с предельно малых высот (5–25 м) и с подскока на высоту 150–200 м.

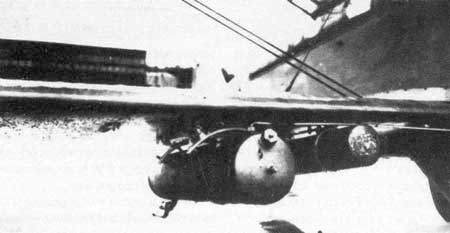

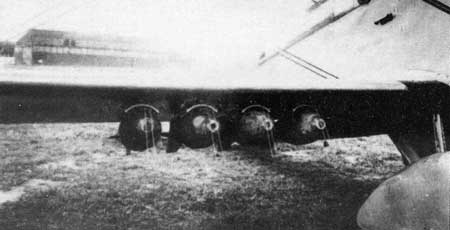

Подвеска вооружения под крылом P-Z

Ясно, что такие атаки в должной мере эффективными быть не могли (удар — скоротечный, прицеливание — затруднено), особенно, при действиях против танков, бронетранспортеров, долговременных оборонительных сооружений и т.д.

Боевое применение штурмовых вариантов Р-5 было достаточно эффективным лишь в тех случаях, когда имелось усиленное прикрытие своей истребительной авиацией и при слабом противодействии зенитных средств и истребителей противника. В остальных случаях разведчики-штурмовики на базе Р-5 несли ощутимые потери.

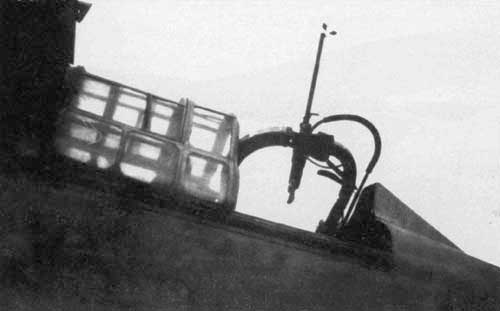

Пулемет ШКАС на P-Z

В последствии опыт начального периода Великой Отечественной войны со всей очевидностью подтвердил невозможность использования тихоходного небронированного штурмовика даже для нанесения бомбоштурмовых ударов в ночных условиях.
