Максимальная скорость машины у земли по проекту должна была быть 440 км/ч, дальность на скорости 0,8 от максимальной — 700 км.
Вооружение штурмовика, по сравнению с предыдущими вариантами, было ослаблено и предусматривало установку двух пушек ВЯ-23 с 400 снарядами, восьми пулеметов ШКАС с 6000 патронами, восьми РС-82 (или РОФС-132) и бомбовую нагрузку до 1000 кг.
При этом бомбовое вооружение обеспечивало подвеску на машину две бомбы типа ФАБ-500 или четыре ФАБ-250.
Этот проект, как и предыдущие, в условиях войны реализован не был…
В мае 1942 г. на основании результатов полигонных испытаний
22 июля проект был направлен в адрес Главного инженера ВВС КА А. К. Репина.
В сопроводительном письме к проекту С. В. Ильюшин писал:
«В проект плана опытного строительства на 1942 г. вошел предложенный мной двухмоторный бронированный штурмовик. Принимая во внимание сегодняшнюю обстановку и трудности осуществления подобного типа самолета, предложение по которому я снимаю, представляю одномоторный, развитие Ил-2…»
МШ представлял собой бронированный одноместный одномоторный низкоплан, главной особенностью которого являлось мощное стрелково-пушечное вооружение, компактно расположенное в носу машины.
По схеме МШ АМ-38 (модернизированный штурмовик с мотором АМ-38) напоминал американский истребитель Р-39 «Аэрокобра», но шасси было выполнено не с носовым, а с обычным хвостовым колесом.

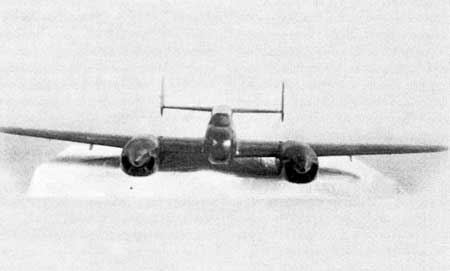

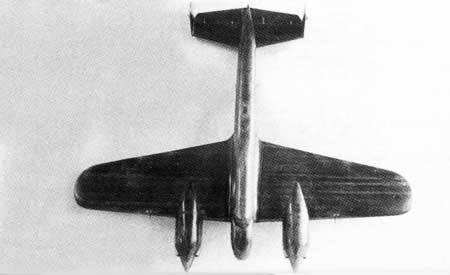

Модель самолета ЦКБ-60 (двухместный вариант)
Мотор АМ-38 был размещен примерно в центре тяжести машины. Передача мощности на воздушный винт осуществлялась с помощью удлиненного вала, проходившего под бронированным полом кабины летчика.
Воздухозаборник мотора размещался в верхней части фюзеляжа. Кабина была выдвинута вперед, что обеспечивало летчику отличный обзор вперед-вниз до 24°. Под кабиной летчика размещался отсек стрелково-пушечного вооружения.
Бензобак и маслобак находились между кабиной летчика и мотором в верхней части фюзеляжа.
Водяные и масляные радиаторы системы охлаждения и смазки мотора были установлены в подфюзеляжной части центроплана. Их охлаждение осуществлялось наружным воздухом, подводившимся по изогнутым каналам из воздухозаборников в носках крыла у правого и левого бортов фюзеляжа.
Бомбы, как и на Ил-2, размещались внутри центропланных бомбоотсеков. Основные колеса шасси убирались назад по полету в центроплан с поворотом колес вокруг оси на 90° в процессе уборки. Такая схема уборки шасси была впоследствии реализована на Ил-10. Убирающимся было и хвостовое колесо.
Компоновочная схема штурмовика МШ-АМ-38
Необходимый диапазон центровок машины достигался применением крыла со стреловидностью по передней кромке в 15°.
Бронирование летчика, бензо — и маслобаков, водяных и масляных радиаторов обеспечивалось бронекорпусом
Проект предусматривал два варианта вооружения: противотанковый и бомбардировочный.
Согласно первому варианту вооружения в носу самолета размещались втулковая пушка ШФК-37 с боезапасом в 40 снарядов, две синхронные пушки ШВАК с боекомплектом по 200 снарядов на каждую пушку и двух синхронных пулеметов ШКАС с общим боезапасом 1500 патронов.
Помимо стрелкового вооружения, на самолете предусматривалась подвеска 8 реактивных снарядов РС-82.
Второй вариант вооружения предусматривал нормальную бомбовую нагрузку 400 кг (16x25 кг или 40x10 кг, или 160x2,5 кг АБ) и в перегрузку — 600 кг (6x100 кг или 2x250 кг, или 24x25 кг), две синхронные пушки ШВАК с боекомплектом по 200 снарядов на ствол и два синхронных пулемета ШКАС с боезапасом 750 патронов на пулемет.
Оценки показывают, что в случае реализации проекта летчик-штурмовик с хорошей летной и стрелковой подготовкой на МШ с противотанковым вариантом вооружения в реальных боевых условиях уже в первой атаке гарантированно поражал немецкий бронетранспортер типа Sd Kfz 250 (атака сбоку, угол планирования 25–30°, дистанция открытия огня 300–400 м) — вероятность поражения 0,96–0,7, а средний танк типа Pz. Ill Ausf G в этих же условиях — с вероятностью не более 0,1.
НИИ ВВС КА дало положительное заключение по проекту. Было рекомендовано пушки ШВАК заменить на более эффективные ВЯ-23.
Следует отметить, что масса пустого самолета, по сравнению с Ил-2, возросла. Вырос и полетный вес машины. Это привело к тому, что летные данные штурмовика при использовании мотора АМ-38, даже, несмотря на некоторое улучшение аэродинамики самолета, были все же невысокими.
Кроме того, завод № 24 так и не смог быстро довести «до ума» мотор АМ-38 с удлиненным валом и к этому времени уже стала очевидной необходимость иметь на вооружении двухместный штурмовик. В этой связи все дальнейшие работы по МШ были прекращены…
«Пехотный линкор» П. О. Сухого
К середине 1941 г. в ОКБ П. O. Сухого был разработан проект одноместного бронированного штурмовика ОДБШ с двумя перспективными моторами воздушного охлаждения М-71. Проект ОДБШ официально был предъявлен в НИИ ВВС КА 30 июня 1941 г.
По схеме самолет представлял собой среднеплан с моторами подвешенными под центропланом, что улучшало обзор летчику. Диаметр трехлопастный винтов 3,4 м.
Фюзеляж типа монокок. Для обеспечения хорошего обзора летчик располагался довольно высоко, а в нижней носовой части фюзеляжа предусматривались дополнительные окна.
Крыло однолонжеронное, трапецевидное в плане с эллиптическими законцовками. Сужение крыла 2,5 обеспечивало хорошую поперечную устойчивость. Для обеспечения хорошей продольной устойчивости на передних кромках крыла устанавливались предкрылки. Предусматривались посадочные щитки.
Маслорадиаторы размещались в носке крыла. Бензо — и маслобаки располагались в мотогондолах.
Шасси убиралось в мотогондолы, хвостовое колесо выполнялось также убирающимся в фюзеляж. Основные колеса шасси имели размеры 1200x450 мм, хвостовое колесо — 470x210 мм.
