К 20 сентября 1942 г. ОКБ подготовило и передало в производство чертежи и всю техническую документацию и уже к 27 ноября 1942 г. заводом № 289 была изготовлена вся необходимая оснастка и приспособления для двух машин.
Постройка ДДБШ 2М-71 осуществлялась на базе моторостроительного завода № 19 в г. Молотов (г. Пермь), где ОКБ находилось в эвакуации.
К весне 1943 г. одна опытная машина в целом была готова. На самолете не были установлены вооружение, прозрачная броня и ряд других систем.
Опытный штурмовик имел несколько усиленный состав вооружения:
В связи с возвращением ОКБ Сухого из эвакуации первый опытный экземпляр ДДБШ в начале августа 43-го был перевезен водным путем (по Каме, Волге и Москве-реке) в Москву.
По прибытии на завод № 289 штурмовик довольно оперативно был достроен. Вместо моторов М-71 были установлены форсированные моторы М-71Ф с увеличенной до 2200 л. с. взлетной мощностью.

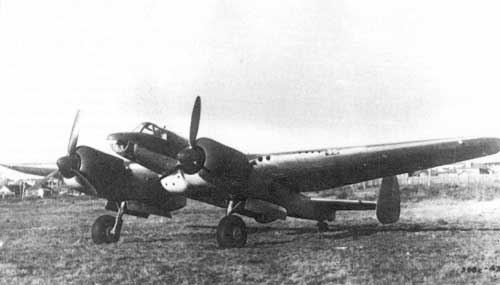

Тяжелый штурмовик Су-8 2М-71Ф (ДДБШ)
К началу декабря 1943 г. ДДБШ 2М-71Ф (Су-8) совершил на аэродроме завода № 289 (Тушино) несколько рулежек и подлетов, в результате которых были выявлены конструктивные дефекты и недостатки.
Завод сразу же приступил к их устранению. Улучшались тормоза, усиливалась хвостовая часть фюзеляжа, доводилась винтомоторная группа.
Конструкция самолета Су-8 2М-71Ф смешанная. Фюзеляж состоял из трех частей.
Носовая часть, в которой размещался летчик выполнялась полностью из броневой стали переменной толщины от 4 до 15 мм.
Средняя часть — дюралевая, а хвостовая часть — полумонокок с деревянным набором и фанерной обшивкой.
Крыло площадью 60 кв. м состояло из центроплана с мотогондолами и двух отъемных консолей. Конструкция крыла однолонжеронное. Профиль крыла NACA-230 большой относительной толщины.
Для обеспечения маневрирования на больших углах атаки имелись автоматические предкрылки, расположенные по носкам консолей крыла в зоне элеронов. Для крепления элеронов и щитков в крыле имелась задняя стенка, шарнирно крепящаяся к фюзеляжу. Щитки металлические.
Лонжерон и стенки консолей — металлические, нервюры и обшивка — деревянные. Оперение двухкилевое металлической конструкции, рули обтянуты полотном.
Шасси простой схемы, убирающееся по полету в мотогондолы. Колеса шасси 1200x450 мм. Хвостовое колесо шасси 600x250 мм убираемое. Система уборки и выуска шасси — гидравлическая. Управление рулями высоты дублированное и выполнено частично тягами, частично тросовое. Управление рулями направления тросовое.
Водо-маслорадиаторы расположены в крыле. Винты типа АВ-7–167А диаметром 3,8 м.
Система бронирования обеспечивала
К февралю 1944 г. пушки НС-37 были заменены на пушки НС-45 ОКБ-16 калибра 45 мм (200 снарядов).
Это решение обуславливалось тем, что разрушающее действие, используемого в НС-45, штатного фугасно-осколочного снаряда (масса 1065 г.) от 45-мм противотанковой пушки было вдвое выше, чем у снаряда к пушке НС-37. Последнее требовалось для гарантированного поражения тяжелых немецких танков.

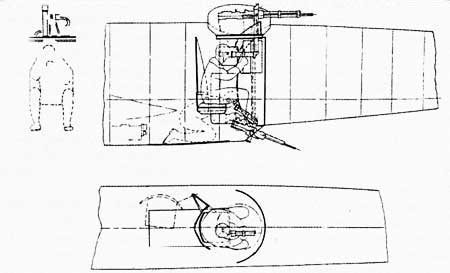

Стрелковое вооружение осталось прежним: восемь пулеметов ШКАС (по четыре на каждой консоли крыла) с боезапасом 4800 патронов, два подвижных оборонительных пулемета в кабине стрелка-радиста — УБТ (200 патронов) на верхней турели УТК-1 и пулемет ШКАС (700 патронов) на нижней люковой турели ЛУ-100.
Ракетное вооружение включало 6 реактивных снарядов РС-82 или РОФС-132 (в перегрузку 10).
Бомбы размещались в шести бомбоотсеках, расположенных в центроплане. Каждый отсек вмещал в себя одну бомбу весом в 100 кг (всего 600 кг), или несколько авиабомб меньшего калибра от 1 до 25 кг (всего 900 кг).
Под фюзеляжем предусматривалась возможность подвески трех бомб калибра 100 кг (300 кг) или 250 кг (750 кг), либо двух бомб калибра 500 кг, либо двух ВАП-500.
Тяжелый штурмовик Су-8 2М-71Ф (ДДБШ)
При перегрузочном полетном весе самолета 13 381 кг предельный вес бомбовой нагрузки составлял 1400 кг.
Вес пустого самолета составлял 9168 кг. Нормальный вес полезной нагрузки равнялся 3045 кг.
При нормальном полетном весе 12213 кг максимальная скорость у земли Су-8 2М-71ф составила 485 км/ч (на форсаже 515 км/ч), на высоте 4600 м — 550 км/ч. Время подъема на высоту 4000 м — 7,26 мин. Посадочная скорость 138 км/ч.
Максимальная дальность полета на высоте 1000 м при перегрузочном полетном весе (600 кг бомб) на скорости 335 км/ч составляла 1500 км, а при нормальном полетном весе (600 кг бомб) в тех же условиях — 1000 км.
Анализ боевых возможностей тяжелого штурмовика ОКБ Сухого показывает, что Су-8 мог успешно осуществлять как авиационную поддержку своих войск на этапе прорыва обороны противника, уничтожая хорошо защищенные наземные цели противника, в том числе и танки, так и авиационное сопровождение танковых и моторизованных соединений Красной армии на всех этапах ввода последних в прорыв.
И, кроме этого, мог эффективно действовать в оперативной зоне и войсковых тылах противника по резервам на марше и в местах их сосредоточения, по танковым и моторизованным колоннам, по самолетам на аэродромах, по железнодорожным составам и станциям, и т. д.
