Ствольная коробка Stg.45 выполнена из штампованных стальных деталей с широким использованием сварки, ударно-спусковой механизм — курковый, обеспечивает ведение огня одиночными выстрелами и очередями. Приклад деревянный, выполнен по так называемой линейной схеме, при которой силы отдачи действуют на плечо стрелка линейно, уменьшая подброс ствола. При такой схеме приходится приподнимать прицельные приспособления над стволом, что в сочетании с довольно длинным магазином на 30 патронов существенно увеличивает профиль стрелка при стрельбе из положения лежа. Поэтому специально для Stg.45 кроме штатных магазинов на 30 патронов были разработаны и укороченные магазины на 10 патронов.

Heckler — Koch G3

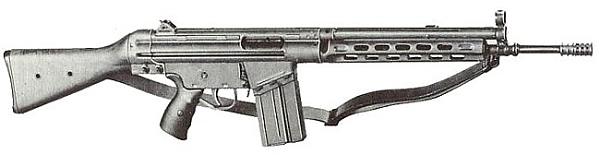

самый первый серийный вариант винтовки G3, с металлическим штампованным цевьем и перекидным диоптрическим целиком

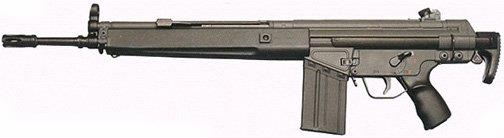

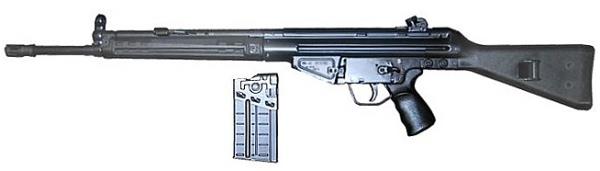

винтовка G3A3 —

модифицированный вариант, с пластиковым вентилируемым цевьем и барабанным целиком

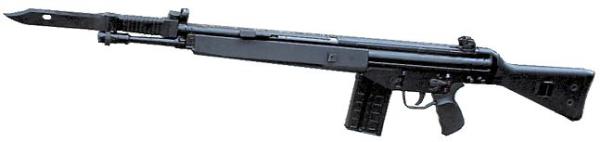

винтовка G3A3 с установленным штык-ножом и цевьем более современного дизайна

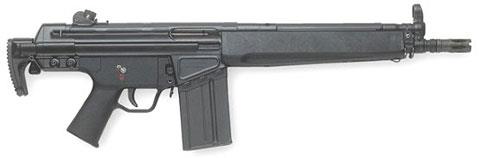

винтовка G3A4 — модификация с телескопическим (раздвижным) прикладом

G3KA4 — укороченная винтовка с раздвижным прикладом. Также оснащена наиболее современным модулем УСМ, выполненным зацело с пистолетной рукояткой из пластика

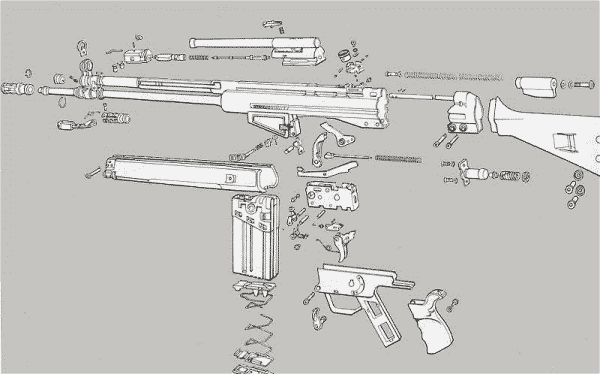

«взрывная» схема G3

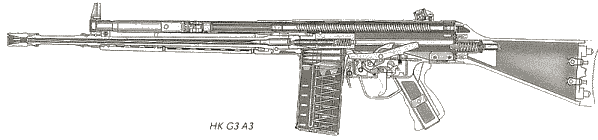

схема G3 в разрезе

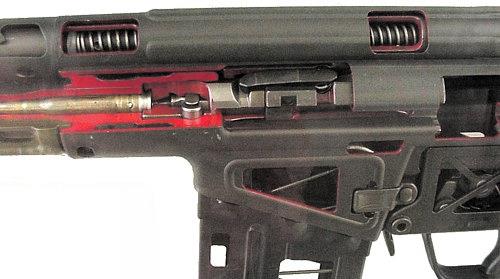

схема затвора G3

Калибр:	7.62x51 мм NATO (.308 win)
Вес:	4.5 кг
Длина:	1023 мм
Длина ствола:	450 мм (315 мм в варианте g3ka4)
Емкость магазина:	20 патронов

После принятия к середине 1950-х годов американского патрона Т-65 (7,62x51 мм) в качестве стандартного винтовочно-пулеметного боеприпаса НАТО, ФРГ, как и другие страны блока НАТО, оказалась перед проблемой перевооружения. Попытка принять на вооружение в целях унификации бельгийскую винтовку FN FAL не удалась, так как бельгийцы (видимо, в отместку за недавнюю оккупацию Бельгии) отказались продать Германии лицензию на производство своей винтовки. Так как немцы, по очевидным причинам, хотели сами производить для себя оружие, им пришлось обратиться к другим имеющимся разработкам. Их заинтересовала, в частности, новейшая испанская автоматическая винтовка фирмы CETME, разработанная под руководством немецкого инженера Людвига Форгримлера. В 1957 году ФРГ приобрела лицензию на винтовку СЕТМЕ и по результатам проведенного тендера права на производство нового оружия получила новая фирма Heckler und Koch из Оберндорфа, созданная «на развалинах» концерна Маузер. В 1959 году Вооруженные Силы ФРГ (Bundeswehr) принимают на вооружение новую винтовку под обозначением G3 (Gewehr 3 — Винтовка модель 3). Параллельно на вооружение принимается и ее вариант G3A1, отличающийся только наличием выдвижного приклада вместо фиксированного на G3. С 1959 года и по 1995 винтовка G3 в различных модификациях состояла на вооружении Бундесвера, а с 1995 года ей на замену пришла штурмовая винтовка G36 калибра 5.56 мм НАТО разработки этой же фирмы. Кроме Германии, G3 состояла или состоит на вооружении в армиях более чем 50 стран, включая Грецию, Пакистан, Португалию, Швецию. Норвегию, Иран и многие другие. G3 производилась по лицензии в таких странах как Иран, Пакистан, Греция, Турция. Сама фирма Хеклер-Кох производила винтовки G3 вплоть до 2000 или 2001 года, когда они окончательно исчезли из каталогов этой фирмы. Однако, до сих пор производятся и продаются по миру такие производные от конструкции G3, как широко известный пистолет-пулемет HK MP-5, 5.56 мм автомат HK33, единые пулеметы HK21 и HK23, снайперские винтовки HK PSG-1 и HK MSG-90 …

Основной причиной высокой популярности винтовки G3 по сравнению с ее основными конкурентами по блоку НАТО — бельгийской винтовкой FN FAL и американской М14, стали, помимо высоких боевых характеристик, еще и небольшая цена производства и обслуживания, связанная с широким использованием штамповки вместо дорогостоящей станочной обработки, и простой конструкцией.

Винтовка G3 — автоматическое оружие, построенное на основе автоматики с полусвободным затором. Замедление открытия затвора осуществляется при взаимодействии пары роликов с хвостовиком ствола и затвором, состоящим из двух частей. При этом в первый момент ролики служат ускорителями задней части затвора, одновременно замедляя движение передней части затвора, удерживающей гильзу в патроннике. Сам патронник имеет продольные канавки (т. н. канавки Ревелли), призванные исключить «залипание» гильзы в патроннике. Общая схема автоматики была разработана в 1945 году на фирме Маузер, и более подробно описана в статье про 7.62 мм винтовки СЕТМЕ. Ствольная коробка винтовки G3 выполнена штамповкой из стального листа. На ранних моделях корпус ударно-спускового механизма также был штампованный из стального листа, позже стал применяться пластиковый корпус УСМ, выполненный заедино с пистолетной рукояткой и спусковой скобой.

Корпус УСМ крепится к ствольной коробке штифтом и при неполной разборке откидывается вниз-вперед после отделения приклада с затыльником ствольной коробки. При необходимости корпус УСМ может быть легко отделен от оружия для ремонта или замены путем извлечения штифта, расположенного позади гнезда для магазина. Сам УСМ курковый, переводчик режимов огня служит и предохранителем, расположен на левой стороне корпуса УСМ. Штатно имеет 3 положения — «предохранитель» — «одиночные» — «очередь», однако имеются и варианты УСМ с дополнительным режимом огня с отсечкой очереди по 3 патрона. Рукоятка заряжания складная, находится слева над стволом и не двигается при стрельбе. Прицельные приспособления на первых вариантах (G3 и G3А1) представляли собой мушку в кольцевом намушнике и перекидной открытый целик, на более поздних модификациях (G3А2, А3, А4) целик стал диоптрическим, в виде барабана с отверстиями для дальностей стрельбы 100, 200, 300 и 400 метров. Приклад с затыльником крепятся к ствольной коробке двумя штифтами и снимаются при разборке. Существует два основных варианта прикладов — нескладной из пластика (на моделях G3 и G3А2) и выдвижной телескопический, штампованный из стали с резиновым затылком (модели G3А1, G3А3). На самых ранних винтовках цевье было штампованным из металла, с отверстиями для охлаждения ствола. Позже цевье стало пластиковым, сперва также с отверстиями для охлаждения, на последних моделях — гладким, без отверстий. Ствол оснащен щелевым пламегасителем, использующимся также для метания винтовочных гранат. На него также может крепится штык-нож. Питание винтовки осуществляется из металлических магазинов на 20 патронов.

Специально для гражданского рынка фирма Хеклер-Кох выпускала только самозарядные варианты винтовки G3, известные сперва как HK 41, а затем HK 91.

Heckler&Koch HK 33 и HK 53

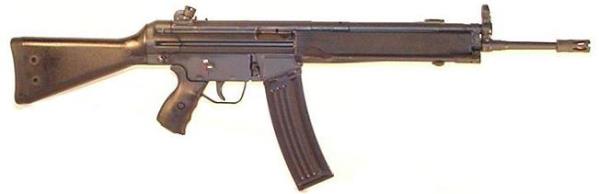

HK33A2

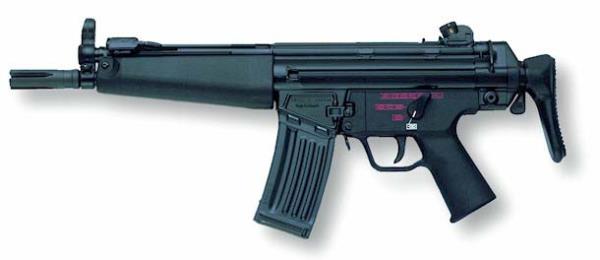

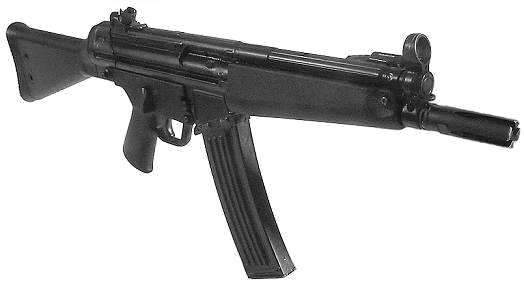

HK53A2

HK53A3 со складным прикладом

	HK33	HK33K	HK53
Калибр	5.56x45 мм (.223 Rem)	5.56x45 мм (.223 Rem)	5.56x45 мм (.223 Rem)
Длина	919 мм/740 мм со сложенным прикладом в модификации А3	865 мм/670 мм со сложенным прикладом в модификации А3	780 мм/590 мм со сложенным прикладом в модификации А3
Длина ствола	390 мм	322 мм	211 мм
Вес без патронов	3.9 кг	3.65 кг	3.0 кг
Емкость магазина	25, 30, 40 патронов	25, 30, 40 патронов	25, 30, 40 патронов
Темп стрельбы	750 выстрелов/мин	750 выстрелов/мин	750 выстрелов/мин

Автомат (штурмовая винтовка) HK33 был разработан немецкой фирмой Хеклер унд Кох на основе их винтовки G3 во второй 1960 годов, и пошел в производство с 1968 года. HK33 рассчитан под патрон 5.56x45 мм (.223 ремингтон). HK33 не поступал на вооружение немецкой армии, однако использовался и используется некоторыми подразделениями полиции и службами безопасности ФРГ, состоит на вооружении в Малайзии, Чили и Таиланде и поставляется на экспорт, в том числе и в США. Кроме того, с 1999 года НК33 выпускается по лицензии в Турции и поступает на вооружение Турецкой армии. На основе HK33 были разработаны штурмовая винтовка G41 а также укороченный автомат (пистолет-пулемет по классификации фирмы Хеклер-Кох) HK53. Последний представляет собой вариант HK33 с сильно укороченным стволом под тот же патрон, его производство было начато в 1975 году и продолжается до сих пор.

HK33 построен по схеме автоматики с полусвободным затвором, замедление открывания которого осуществляется при помощи пары роликов. Для обеспечения нормальной экстракции в стенках патронника выполнены продольные канавки, обеспечивающие выравнивание давления газов снаружи и изнутри гильзы для предотвращения ее раздувания при ранней экстракции, свойственной схемам с полусвободным затвором.

К штампованной ствольной коробке крепится сменный модуль ударно-спускового механизма в сборе с пистолетной рукояткой и спусковой скобой, при этом по желанию заказчика возможна установка различных вариантов УСМ, с возможностью стрельбы очередями по 3 выстрела или без таковой. Приклад может быть фиксированным из пластика (модели с индексом А2) или выдвижной из металла с резиновым затыльником (модификации с индексом А3). Прицельные приспособления традиционные для оружия ХК — мушка и барабанный целик, проградуированный от 100 до 500 метров по дальности. На полноразмерные автоматы HK33 может устанавливаться 40 мм подствольный гранатомет НК79А1 или штык-нож, возможна стрельба винтовочными гранатами со ствола.

«Карабины» HK33К имеют укороченный ствол, без возможности стрельбы винтовочными гранатами и установки 40 мм гранатомета, в остальном не отличаясь от базовой модели.

Укороченные автоматы HK53 представляют собой вариант HK33К с еще более коротким стволом, не отличаясь от HK33К по устройству. Однако, на HK53 невозможна установка штык-ножа и подствольного гранатомета, а на стволе смонтирован удлиненный четырехщелевой пламегаситель, эффективно снижающий дульное пламя, вызванное неполным сгоранием пороха в коротком стволе.
