Семейство винтовок (автоматов) IMBEL MD-97 является развитием винтовок IMBEL MD-2. Основными отличиями являются уменьшенные размеры и вес, так как оружие серии MD-97 предназначается для вооружения сил специальных операций армии и полиции Бразилии. Для армейского спецназа разработан автомат MD-97L, а для полиции — его укороченная версия MD-97LC, не имеющая возможности ведения огня очередями.
По устройству оружие серии MD-97 в основном повторяет автоматы IMBEL MD-2, используя газоотводную автоматику с коротким ходом газового поршня и запиранием поворотом затвора. Модуль ударно-спускового механизма, пистолетная рукоятка и приклад позаимствованы от 7.62 мм винтовки MD 963 — лицензионной копии бельгийской винтовки FN FAL. Для питания патронами

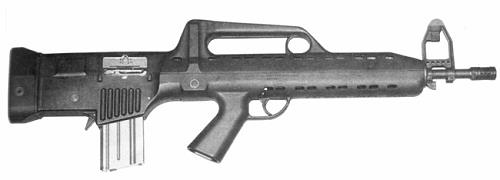

Штурмовая винтовка (автомат) LAPA FA 03
| Калибр: | 5,56x45 mm NATO |
| Тип автоматики: | газоотводный, запирание поворотом затвора |
| Длина: | 738 мм |
| Длина ствола: | 490 мм |
| Вес: | 3,5 кг |
| Темп стрельбы: | 650 выстрелов в минуту |
| Магазин: | 20 или 30 патронов |
Штурмовая винтовка FA modelo 03 («автоматическая винтовка модель 03») была разработана бразильской фирмой LAPA (Laboratorio de Pesquisa de Armamento Automatico) под руководством конструктора Нельмо Сузано (Nelmo Suzano). Работы над новой, перспективной винтовкой, предназначенной на замену 7.62 мм автоматическим винтовкам IMBEL LAR (производимые в Бразилии по лицензии винтовки FN FAL бельгийской разработки) были начаты фирмой LAPA в 1978 году. Первые прототипы начали проходить тестирование в 1983 году, и планировалось, что принятие на вооружение бразильской армией новой винтовки может произойти уже в 1985 году. Однако, по различным причинам, бразильские военные предпочли принять на вооружение винтовку IMBEL MD-2, имевшую куда как более традиционную конструкцию и схожую в обращении со ставшей уже привычной для бразильцев 7.62 мм винтовкой LAR / FAL. В свете этого любопытно отметить, что в результате такого выбора бразильцы получили оружие, имевшее длину на 22 см больше, при стволе короче на 3 см и массе на 0.9 кг большей, чем у модели 03. В любом случае, в результате сделанного выбора уже к 1988 году винтовка LAPA modelo 03 полностью сошла со сцены, и более о ней с тех пор ничего не было слышно. Всего, по разным данным, было выпущено от 100 до 500 экземпляров этой штурмовой винтовки, часть из которых используется специальными подразделениями бразильской полиции.

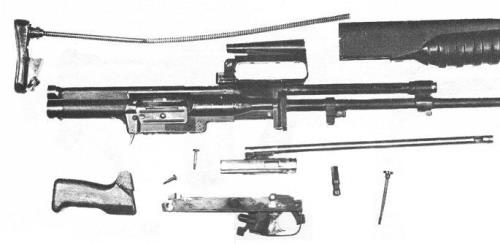

Винтовка LAPA FA 03 построена в компоновке буллпап, и имеет традиционную газоотводную автоматику. Запирание осуществлялось поворотом затвора. Рукоятка взведения находится на верхней стороне ствольной коробки, под рукояткой для переноски. Корпус винтовки выполнялся из ударопрочного пластика.
Отличительной особенностью этой винтовки был ее ударно-спусковой механизм, имевший два режима — обычный и самовзводный. В самовзводном режиме оружие носилось с патроном в патроннике и выключенным предохранителем. При этом курок находился в спущенном состоянии, что исключало случайные выстрелы, а для открытия огня требовалось только нажать на спусковой крючок. При этом сперва взводился, а затем спускался курок, что позволяло обеспечить быстрое открытие огня при довольно длинном рабочем ходе спускового крючка. В обычном режиме при досылании патрона в ствол курок оставался взведенным, и мог быть и этом положении заперт предохранителем. При этом для открытия огня нужно было выключить предохранитель, а затем выстрел производился при небольшом усилии на спуске и малом ходе крючка, что повышало точность стрельбы, особенно одиночными выстрелами. В обоих режимах работы УСМ оружие могло использоваться как в режимах одиночной, так и автоматической стрельбы, при этом в режиме огня очередями самовзвод использовался только для первого выстрела в очереди, затем курок взводился и спускался автоматически.
Прицельные приспособления винтовки включали в себя мушку на стволе и диоптрический перекидной целик с установками на 2 дальности, 200 и 400 метров, встроенный в рукоятку для переноски оружия. Винтовка могла комплектоваться отъемным штык-ножом. Питание осуществлялось из магазинов от винтовки М16.
ВЕЛИКОБРИТАНИЯ

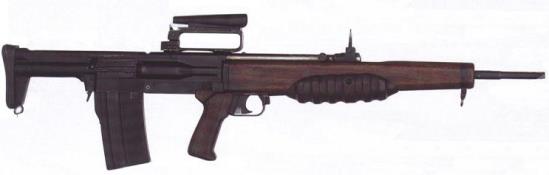

Enfield EM-2 / Rifle, Automatic, caliber .280, Number 9 Mark 1
| Калибр: | 7x43 мм (.280 british) |
| Тип автоматики: | газоотводный, запирание разводимыми в стороны упорами |
| Длина: | 889 мм |
| Длина
| 623 мм |
| Вес: | 3,41 кг с пустым магазином |
| Темп стрельбы: | 450–600 выстрелов в минуту (по разным источникам) |
| Магазин: | 20 патронов |
По окончании Второй Мировой Войны перед Великобританией, как и перед многими другими странами, встал вопрос о перевооружении своих войск на новые образцы стрелкового оружия, более полно отвечающие современным требованиям. На 1945 год основным оружием английской пехоты были магазинные несамозарядные винтовки Enfield SMLE No.4 и пистолеты-пулеметы STEN различных модификаций. Основываясь на опыте немцев, успешно создавших и применявших в ходе войны автоматическое оружие под промежуточный патрон (семейство MP-43 — Stg.44), англичане также решили, что возможно создать единый образец оружия с эффективной дальностью стрельбы порядка 600 ярдов (примерно 550 метров), способный заменить в войсках как винтовки, так и пистолеты-пулеметы. Для этого в первую очередь был нужен новый патрон, промежуточный по мощности между пистолетным и винтовочным, и после ряда исследований к концу 1940-х годов такой патрон был создан. Новый патрон имел остроконечную оболочечную пулю калибром 7 мм (0.280 дюйма) и гильзу бутылочной формы, без выступающей закраины, длиной 43 мм. Начальная скорость пули массой 9 грамм была порядка 745 м/с, что обеспечивало требуемую эффективную дальность стрельбы при уменьшенной по сравнению с обычными винтовочными патронами отдачей и массой патрона и оружия. Под новый патрон в Англии была начата разработка как автомата (штурмовой винтовки), так и единого пулемета на основе конструкции пулемета Bren, но с ленточным питанием. Пулемет получил обозначение TADEN, а автоматы — EM-1 и EM-2 (Experimental Model 1 и 2). Все разработки в рамках данной программы велись на Королевском Оружейном Заводе в городе Энфилд-Лок (Royal Small Arms Factory, Enfield-Lock). Кроме англичан, новым патроном также заинтересовались бельгийцы из Fabrique Nationale и канадцы. FN создала под новый английский патрон вариант своей новой автоматической винтовки, позже ставшей FN FAL. Англичане же, как сказано выше, создали автоматы ЕМ-1 и ЕМ-2. Разработкой этих автоматов руководил подполковник Эдуард Кент-Лемон (Edward Kent-Lemon), главным конструктором был Стефан Джейсон (Stefan Janson). По результатам испытаний проект был признан успешным и в 1951 году Британское правительство принимает решение о принятии нового патрона и автомата ЕМ-2 под обозначением «Rifle, Automatic, caliber .280, Number 9 Mark 1» на вооружение Британской армии. Однако практически сразу же, в том же 1951 году, в результате смены правительства принимается решение об отказе от собственной разработки в связи желанием иметь на вооружении оружие под патрон, принятый американцами. Американцам же патрон .280 не подходил по двум причинам — во-первых, он не был американским. и во вторых, они уже имели свой «идеальный» патрон Т65, имевший большую мощность и эффективную дальность стрельбы. Чуть позже этот патрон был фактически навязан всему блоку НАТО под обозначением 7.62x51 мм НАТО, а конструкция автомата ЕМ-2, к сожалению, не поддавалась легкой модернизации под этот патрон. Поэтому англичане были вынуждены принять на вооружение лицензионную копию винтовки FN FAL под обозначением L1 SLR, и уже только к 1980 м годам снова вернулись к идее полноценного автомата под промежуточный патрон. Новый автомат имел с ЕМ-2 общего только компоновку «буллпап», и, сложись в 1951 году история иначе, англичане уже к 1960 году могли бы иметь на вооружении полноценный автомат самой передовой конструкции, а в результате имеют головную боль под названием SA80 / L85 уже в течение последних без малого 20 лет. Но, как бы то ни было, история ЕМ-2 закончилась именно в 1951 году, о чем многие англичане, особенно рядовые солдаты, наверняка не раз потом жалели. Ведь, по отзывам экспертов того времени, ЕМ-2 отличала удачная и удобная в обращении конструкция, высокая надежность в любых условиях, отличные баллистические характеристики патрона. Как и в случае с немецкой винтовкой HK G-11, вполне удачный образец был погублен политикой, что, к сожалению, бывает не так уж и редко.
Автомат (штурмовая винтовка) Enfield EM-2 имеет компоновку «буллпап», что обозначает что магазин и казенная часть ствола в нем расположены позади пистолетной рукоятки и спускового крючка. Автоматика построена на основе газоотводного двигателя с длинным ходом газового поршня. Газовая камора и поршень расположены над стволом. Затвор цилиндрической формы, запирание производится разведением двух симметрично расположенных по бокам затвора боевых упоров в стороны, за вырезы в стенках ствольной коробки. Узел запирания похож на таковой у немецких винтовок Gew.43 или, иначе, на развернутый задом наперед узел запирания советского пулемета Дегтярева ДП-27. После прихода затвора в переднее положение возвратная пружина, расположенная выше затвора, продолжает давить сзади на газовый поршень, который продолжает двигаться вперед, увлекая за собой находящийся внутри полого затвора корпус ударно-спускового механизма. Этот корпус, в свою очередь, двигаясь вперед разводит боевые упоры в стороны, запирая затвор. После выстрела пороховые газы своим давлением начинают двигать газовый поршень назад, сжимая возвратную пружину. При этом сперва затвор остается запертым и неподвижным. а назад движется корпус УСМ, по ходу своего движения сперва убирая боевые упоры в затвор а затем увлекая затвор назад. Огонь ведется с закрытого затвора. Ударно-спусковой механизм — ударниковый, вместе с двойной витой боевой пружиной и шепталом расположен в общем корпусе внутри полого затвора и надежно защищен от загрязнения. Спусковой выступ шептала выступает через окно в затворе вниз, где при запертом затворе может взаимодействовать со спусковым рычагом, связанным со спусковым крючком. Рукоятка взведения затвора расположена справа на штоке газового поршня, в его передней части. Ручной предохранитель расположен в передней части спусковой скобы, переводчик режимов огня (одиночные / очередь) выполнен в виде поперечной кнопки и расположен над пистолетной рукояткой. Цевье и пистолетная рукоятка выполнены из дерева. Прицельные приспособления включают в себя установленный на интегральной ручке для переноски оптический прицел и резервные складные мушку и целик. Оптический прицел имеет сетку с отметками для введения поправок на дальность стрельбы. Резервный целик диоптрический, складной, находится на левой стороне рукоятки для переноски, мушка также складная, на левой стороне газовой каморы. На переднем ложевом кольце и сзади на съемном затыльнике выполнены антабки для крепления ремня. Крепление штыка не предусмотрено.
