17.3.37. Паровые турбины: проведение проверочных программных испытаний и замеров показателей технического состояния до останова турбины (проверка вибрации агрегата, снятие вибрационных характеристик рабочих лопаток, снятие статической характеристики регулирования; проверка и испытание предохранительных и защитных устройств). Проверка плотности конденсатора с паровой и водяной сторон, устранение неплотностей, чистка трубок, замена дефектных трубок или подвальцовка и перебивка сальников (до 3 % общего их числа). Контроль технического состояния (металла) корпусов клапанов; осмотр и чистка эжекторов, замена трубок (до 10 % от общего их числа), чистка и замена до 10 % дефектных трубок и опрессовка подогревателей регенеративной установки. Измерение зазоров и заполнение соответствующих формуляров. Проверка и ремонт узлов и деталей системы регулирования и защиты, парораспределения, масляных насосов.
17.4. Нормативы периодичности, продолжительности и трудоемкости ремонта
17.4.1. Периодичность ремонта принята исходя из требований надежности оборудования и реальной потребности его остановки на ремонт.
17.4.2. Периодичность остановок оборудования на текущий и капитальный ремонты принята в часах работы оборудования и увязана с календарным планированием. Периодичность ремонта принята равной кратной среднемесячной наработке оборудования, которая составляет 720 ч.
17.4.3. Продолжительность простоя в ремонте исчисляется с момента отключения оборудования и прекращения выдачи энергии (пара, воды, газа и т. д.) до момента пуска отремонтированного оборудования в эксплуатацию и выдачи энергии.
17.4.4. Нормы простоя в ремонте для всего оборудования приведены исходя из использования максимально возможного количества ремонтных рабочих, одновременно участвующих в работе (фронта ремонтных работ).
17.4.5. Трудоемкость ремонта котлов и котельно-вспомогательного оборудования охватывает типовой объем ремонтных работ, а также обмуровочные, теплоизоляционные и другие виды ремонтных работ. В случае выполнения специальных работ сверх постоянно выполняемых типовых ремонтных работ трудоемкость ремонта должна быть соответствующим образом скорректирована. Трудоемкость ремонта котлов, паросилового и котельно-вспомогательного оборудования приведена на конструктивно законченную единицу.
17.4.6. В табл. 17.1 приведены нормативы периодичности, продолжительности и трудоемкости ремонта котлов, паросилового и котельно-вспомогательного оборудования.
17.5. Нормы расхода материалов и запасных частей на текущий и капитальный ремонт
17.5.1. Нормы расхода материалов включают в себя материалы и запасные части на ремонт собственно котлов, топочных устройств, пароперегревателей, водяных экономайзеров, воздухоподогревателей, оборудования пылеприготовления, шлакоудалсния и золоулавливания, тягодутьевых устройств и т. д. Нормами предусматриваются также мелкосортный металл для частичного восстановления шипов зажигательного пояса при капитальных ремонтах котлов и трубы для ремонта золопроводов.
17.5.2. Нормы на капитальный и текущий ремонт котлоагрегатов составлены в соответствии с производительностью и давлением пара в котлах.
17.5.3. При пользовании нормами необходимо учитывать следующее: нормы на тонкостенные электросварные трубы даны только для
котлов с трубчатыми воздухоподогревателями;
сортовая и листовая никельсодержащая стали предусматриваются для котлов, в которых имеются детали и элементы из никельсодержащей стали;
нормы на мелкосортную сталь для капитального ремонта котлов с камерными топками без зажигательных поясов по ошипованным трубам сокращаются
для котлов с тремя и более барабанами в нормы расхода катаных труб вводится поправочный коэффициент 1,2; при использовании вместо электросварочной проволоки готовых электродов к норме расхода применяется поправочный коэффициент 0,75;
при определении норм расхода материалов котлоагрегаты со среднеходовыми мельницами приравниваются к котлам с молотковыми мельницами;
потребность в реагентах для кислотных промывок и щелочения котлов определяется расчетом.
17.5.4. В зависимости от вида топлива и способа его сжигания в котлах для норм расхода некоторых материалов вводятся поправочные коэффициенты, приведенные в табл. 17.2.
17.5.5. Нормы расхода материалов на ремонт паровых турбин предусматривают расход материалов на ремонт оборудования паровых турбин, включая конденсатор, относящееся к турбине вспомогательное оборудование, регенеративные и дроссельно-увлажнительные установки, обслуживающие турбину, паропроводы и водопроводы в пределах турбинного цеха, а также насосы (дренажные, пожарной воды и др.).
17.5.6. Нормы расхода материалов для турбин с противодавлением и конденсационных составлены в соответствии с их мощностью, параметрами пара и конструктивными особенностями. Нормы распространяются и на ремонт аналогичных турбин иностранных фирм.
17.5.7. При пользовании нормами следует учитывать, что норма расхода серебряного припоя предусматривается только на пайку бандажей. В случае замены лопаток необходимое количество припоя определяется в каждом случае расчетом.
17.5.8. Норма расхода баббита Б-83 дана для производства мелкого ремонта вкладышей подшипников. В случае перезаливки вкладышей подшипников потребное количество баббита определяется расчетом.
17.5.9. Нормы расхода материалов на капитальный ремонт котлов, котельно-вспомогательного и паросилового оборудования приведены в табл. 17.3 – 17.29. Нормы расхода материалов на текущий ремонт определяются в соответствии с коэффициентами, приведенными в табл. 17.30–17.37.

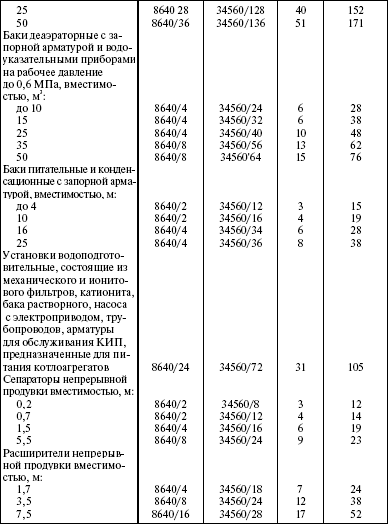

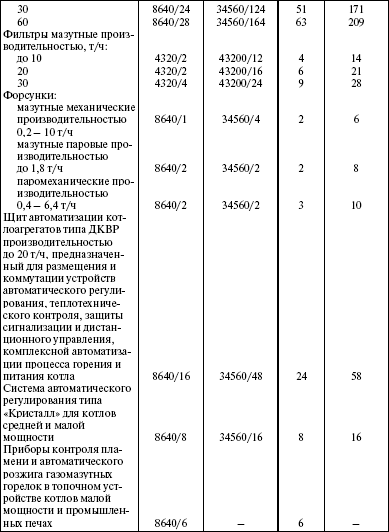

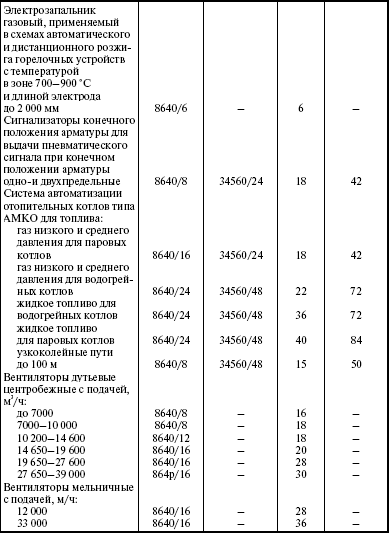

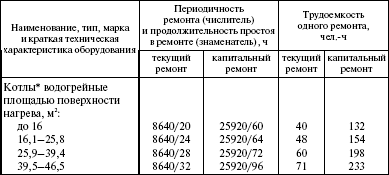

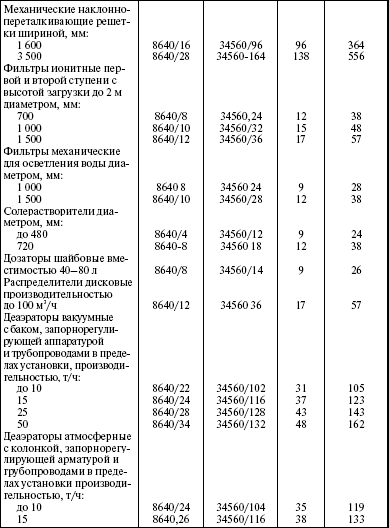

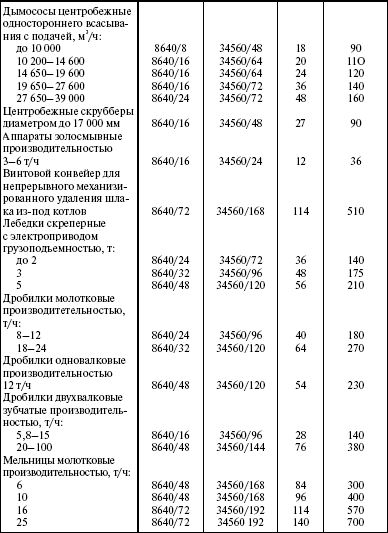

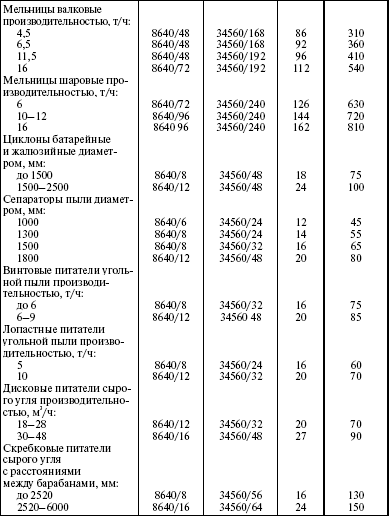

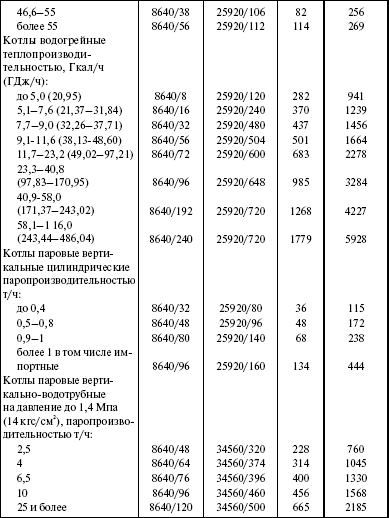

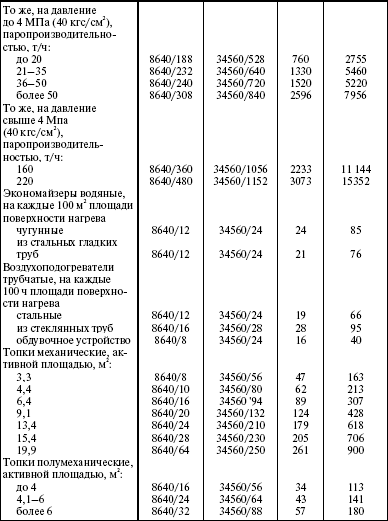

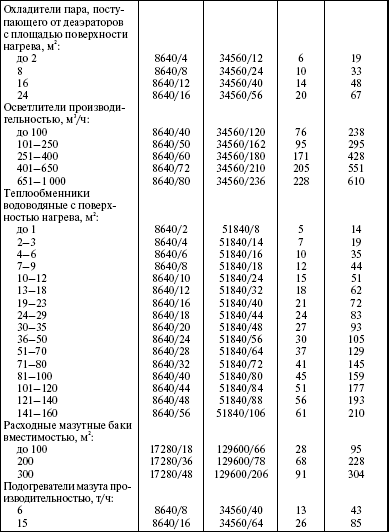

Таблица 17.1
Нормативы периодичности, продолжительности и трудоемкости ремонта котлов, паросилового и котельно-вспомогательного оборудования
* Периодичность и трудоемкость ремонта водогрейных и паровых котлов приведена при работе их на жидком и газообразном топливах. При работе котлов на твердом топливе периодичность капитального ремонта следует принимать через 17 280 ч работы, трудоемкость текущего и капитального ремонтов – с коэффициентом 1,2.
Таблица 17.2
Поправочные коэффициенты для определения норм расхода материалов в зависимости от вида топлива и способа его сжигания
