Система технического обслуживания и ремонта энергетического оборудования : Справочник

Ящура Александр Игнатьевич

2. Для кондиционеров в блочном исполнении (типа КТ) вводится коэффициент 0,85 при капитальном ремонте и 0,9 – при текущем ремонте.

3. Нормы трудоемкости ремонта воздуховодов прямоугольного сечения принимаются по нормам для круглых воздуховодов одинакового сечения. В зависимости от материала воздуховодов вводятся следующие поправочные коэффициенты к норме трудоемкости капитального и текущего ремонта: для воздуховодов из кровельного железа – 0,75, для воздуховодов из нержавеющей стали – 1,3.

19.4.5. Нормы трудоемкости на ремонт вентиляционньгх систем, оборудованных осевыми вентиляторами, принимаются с коэффициентом 0,85.

19.5. Нормы расхода материалов

и страхового запаса комплектующих изделий и запасных частей

Нормы расхода материалов на капитальный ремонт вентиляционного оборудования приведены в табл. 19.2—19.16.

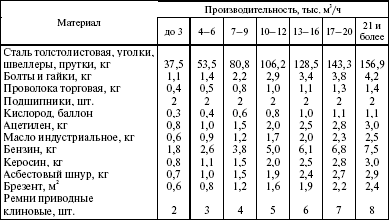

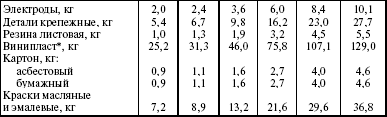

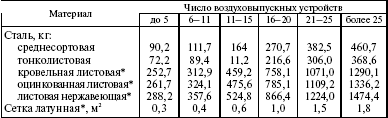

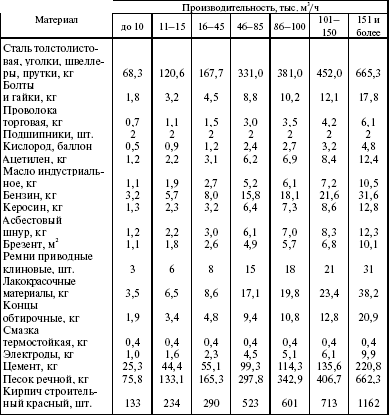

Таблица 19.2

Нормы расхода материалов па капитальный ремонт вытяжной и приточной систем

* Учитывается расход только по потребностям на ремонт воздуховодов, изготовленных из этого материала.

Нормы расхода материалов на текущий ремонт определяются путем применения коэффициентов (табл. 19.17, 19.18) к соответствующим нормам на капитальный ремонт.

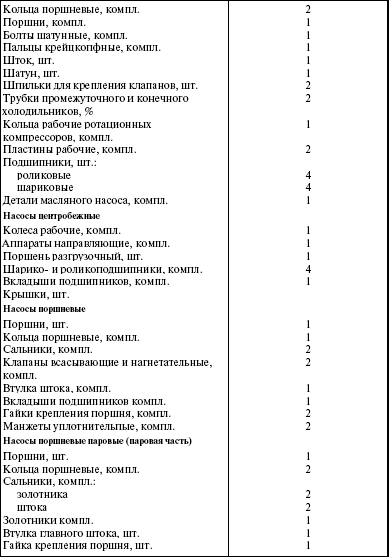

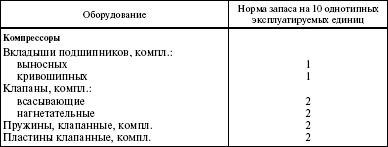

На каждые 10 единиц эксплуатируемого однотипного оборудования рекомендуется иметь в качестве страхового запаса следующее количество комплектующих изделий и запасных частей:

вентиляторы: колеса рабочие – 1 шт., вкладыши подшипников – 1 комплект, шарикоподшипники – 4 шт., крыльчатка осевого вентилятора – 1 шт., виброизоляторы – 2 шт., валы – 1 шт.;

кондиционеры: привод к клапанам – 1 шт., виброизоляторы – 2 шт., клапаны регулирующие – 1 комплект, клапаны приемные – 1 шт.;

фильтры: ячейковые масляные, заполненные кольцами или металлостружкой – 1 шт.

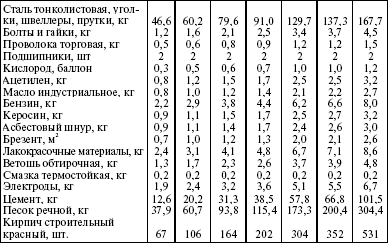

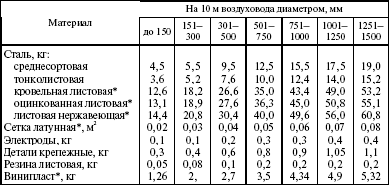

Таблица 19.3 Нормы расхода материалов на капитальный ремонт воздуховодов

< image l:href="#"/>

* Учитывается расход только по потребностям на ремонт воздуховодов, изготовленных из этого материала.

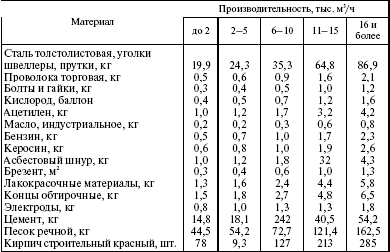

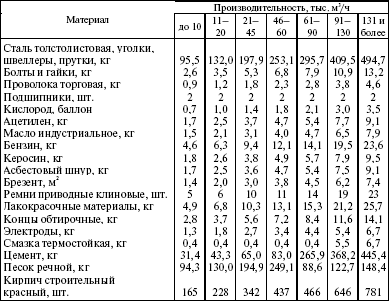

Таблица 19.4

Нормы расхода материалов на капитальный ремонт дутьевых вентиляторов одностороннего всасывания типа ВД-07-37

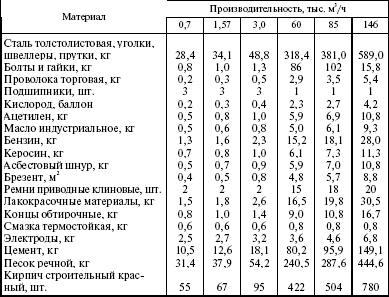

Таблица 19.5

Нормы расхода материалов на капитальный ремонт дутьевых вентиляторов типа Ц-13-50

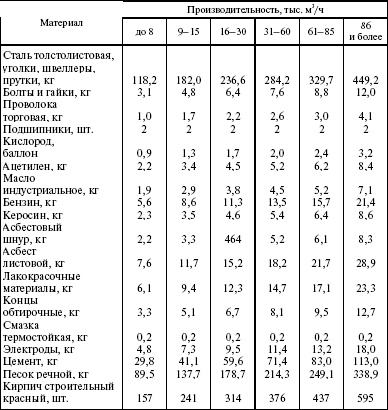

Таблица 19.6

Нормы расхода материалов на капитальный ремонт дутьевых вентиляторов типа ЭВР

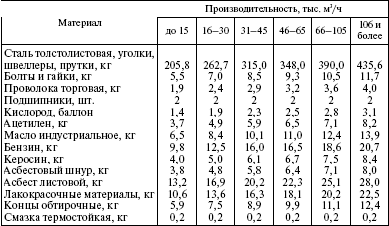

Таблица 19.7

Нормы расхода материалов на капитальный ремонт вентиляторов типа ВД и ВГД

Таблица 19.8

Нормы расхода материалов на капитальный ремонт дымососов одностороннего всасывания типа Д-07-37

Таблица 19.9

Нормы

расхода материалов на капитальный ремонт центробежных вентиляторов типа Ц-9-57 (СТД-57)

Таблица 19.10

Нормы расхода материалов на капитальный ремонт центробежных вентиляторов типа ВРС

Таблица 19.11

Нормы расхода материалов на капитальный ремонт центробежных вентиляторов типа ВР и ВРН

Таблица 19.12

Нормы расхода материалов на капитальный ремонт центробежных вентиляторов типа Ц-4-70

Таблица 19.13

Нормы расхода материалов на капитальный ремонт центробежных вентиляторов типа Ц-9-55 (ЦВ-55)

Таблица 19.14

Нормы расхода материалов на капитальный ремонт осевых вентиляторов типа МЦ

Таблица 19.15

Нормы расхода материалов на капитальный ремонт осевых вентиляторов типа 06-320

Таблица 19.16

Нормы расхода материалов на капитальный ремонт осевых вентиляторов типа 06-500

Таблица 19.17

Значения коэффициентов для определения расхода материалов на текущий ремонт общеобменной вытяжной системы, приточной системы и воздуховодов

* Только для воздуховодов, изготовленных из этого материала.

Таблица 19.18

Значения коэффициентов для определения расхода материалов на текущий ремонт вентиляторов и тягодутьевых установок

20. ТРУБОПРОВОДЫ И ТРУБОПРОВОДНАЯ АРМАТУРА

В данный раздел включены следующие типы трубопроводов: наружные и внутренние сети водопровода холодной и горячей воды, воздухопроводы сжатого воздуха, газопроводы, бензопроводы, мазутопроводы, отопительные сети, тепловые сети, паропроводы, конденсатопроводы, канализация фекальная и производственная, трубопроводная арматура, санитарно-техническое оборудование.
