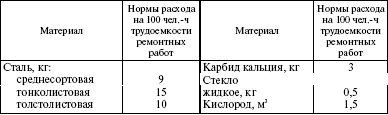

Таблица 22.2

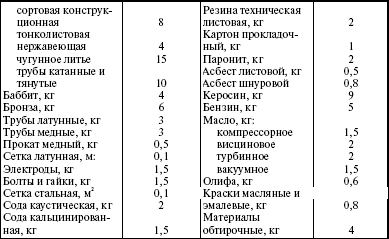

Нормы расхода основных материалов на ремонт оборудования газового хозяйства
Таблица 22.3
Нормы
Часть IV
ПРИЛОЖЕНИЯ
Приложение 1
Основные понятия, термины, определения
Рекомендации Справочника охватывают широкую номенклатуру электротехнического и теплотехнического оборудования, эксплуатируемого на предприятиях различных форм собственности и отраслевого подчинения.
Настоящая редакция Справочника представляет собой попытку объединения системы технического обслуживания и ремонта с основными положениями производственной эксплуатации с целью создания единого документа, включающего необходимые рекомендации, нормы и нормативы по всем основным этапам жизненного цикла энергооборудования.
Номенклатура приведенных ниже терминов полностью определяется содержанием и назначением данного Справочника.
Основные термины и определения базируются на материалах действующих ГОСТ, стандартов, инструкций Федерального надзора, а также на терминологии, сложившейся и принятой в нормативно-технической литературе по техническому обслуживанию и ремонту энергетического и технологического оборудования.
Основные термины и определения
Приложение 2
Инструкция по выявлению внешних дефектов оборудования при его приемке
1. Выявление дефектов оборудования при его приемке от транспортной организации, доставившей оборудование на склад предприятия,
внешний осмотр упаковки, состояния консервации открытых рабочих поверхностей, внешней отделки и защиты от повреждений отдельных выступающих частей и деталей оборудования;
проверку фактической комплектности оборудования, запчастей, инструментов и технической документации с приложенными к прибывшему оборудованию спецификациями и упаковочными листами, а также наличия технической документации, которую заводы-изготовители обязаны присылать вместе с поставляемым оборудованием согласно разделу «Комплектация» технических условий на поставку и в соответствии с ГОСТ 2.601—68 (Приложение 3);
обнаружение явных дефектов в оборудовании, видимых без его разборки.
2. Внешний осмотр упаковки оборудования и его элементов должен осуществляться по прибытии оборудования на склад предприятия в железнодорожных вагонах или автомобилях перед их разгрузкой на площадки для временного хранения, а также при распаковке оборудования перед подготовкой его к транспортировке до места установки или работы.
Внешний осмотр упаковки заключается в проверке ее соответствия техническим условиям на поставку принимаемого оборудования ГОСТ 10198—71 «Ящики дощатые для грузов массой свыше 200 и 10 000 кг. Типы. Размеры деталей. Общие технические требования».
Одновременно следует проверить, вложен ли в каждый ящик упаковочный лист с перечнем содержимого ящика, обернута ли техническая документация парафинированной бумагой и упакована ли она в запаянный мешочек из полихлорвиниловой пленки.
Претензии, возникшие при внешнем осмотре упаковки, следует предъявлять:
в случае повреждения упаковки – организации, перевозившей оборудование;
при пороках древесины и дефектах конструкции упаковки – поставщику или заводу-изготовителю.
3. Внешний осмотр состояния консервации рабочих поверхностей производится:
без вскрытия упаковки оборудования на складе временного хранения с целью обнаружения дефектов консервации и предъявления претензий транспортной организации или отправителю из-за нарушения или порчи защитных свойств консервации;
после вскрытия упаковки перед подготовкой к транспортировке к месту установки или работы без полной расконсервации для обнаружения дефектов в защитных средствах и устройствах с целью предъявления претензий (иногда предварительных) поставщику или заводу-изготовителю;
при переконсервации (если наступил срок) с целью предъявления окончательных претензий поставщику или заводу-изготовителю на качество консервации.
Способ консервации металлических изделий должен соответствовать методам, предусмотренными ГОСТ 13168—69 и указанными в технических условиях на поставку оборудования.
В упаковочной или в другой прибывшей с оборудованием технической документации должны быть указаны дата консервации и установленный срок защиты без переконсервации.
Перед внешним осмотром следует ознакомиться с требованиями к консервации, изложенными в технических условиях на поставку принимаемого оборудования.
4. Внешний осмотр устройств для защиты от повреждений отдельных выступающих частей и деталей оборудования заключается в проверке состояния:
специальных металлических и деревянных конструкций для защиты выступающих концов валов и их шеек, втулок, рычагов, труб и других деталей от ударов, изгибов и засорения;
крепления специальных защитных устройств к элементам оборудования;
специальных временных опор для предохранения длинных выступающих концов валов и деталей, посаженных на них консольно;
