Система технического обслуживания и ремонта общепромышленного оборудования : Справочник

Ящура Александр Игнатьевич

Станки металлообрабатывающие других групп, в том числе газопламенной обработки, нанесения металлопокрытий, газотермического напыления, системы гибкие производственные (роботы) относятся к третьей амортизационной группе со сроком службы свыше 3 до 5 лет включительно. В эту же группу включены станки круглопильные, ленточные и лобзиковые.

7.1. Техническое обслуживание

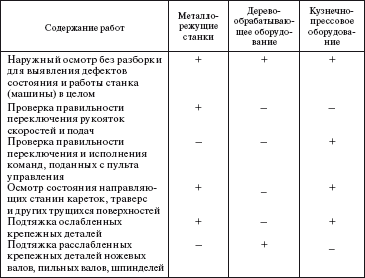

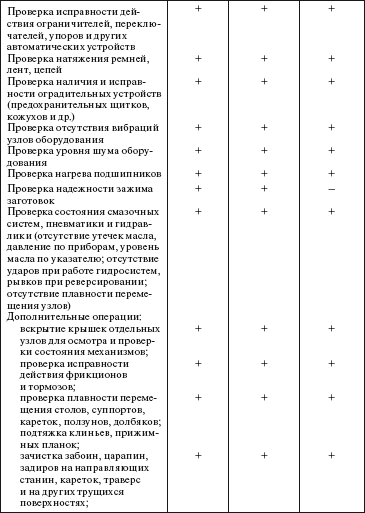

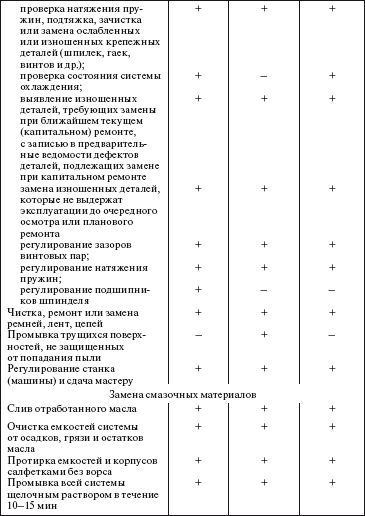

7.1.1. Типовая номенклатура операций ТО металлорежущего, деревообрабатывающего и кузнечно-прессового оборудования представлена в табл. 7.1.

Таблица 7.1

7.2.

Текущий ремонт

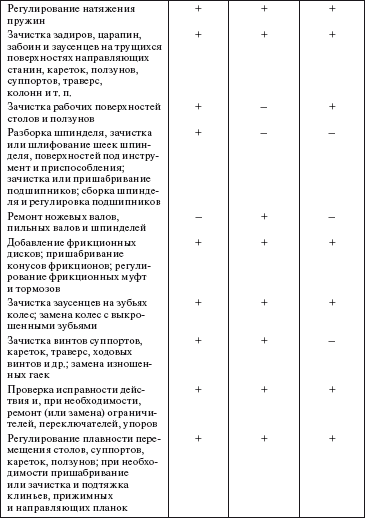

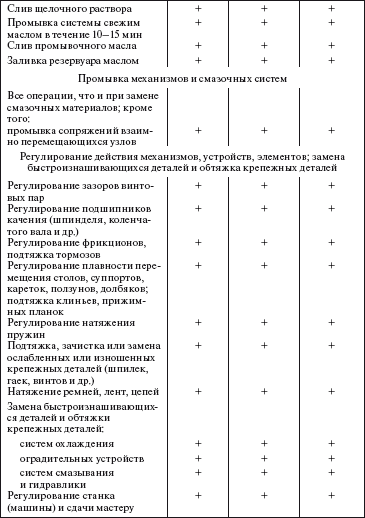

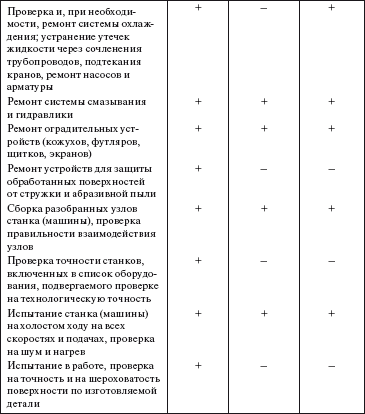

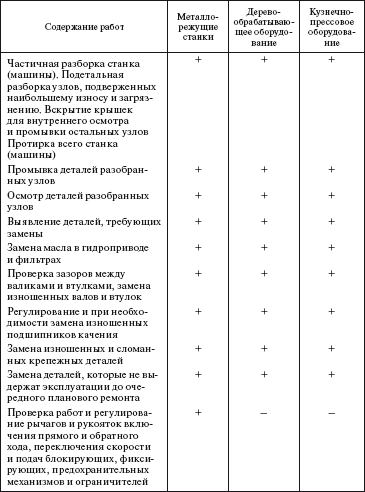

Типовая номенклатура работ текущего ремонта по типам металлорежущего, деревообрабатывающего и кузнечного оборудования приведена в табл. 7.2.

Таблица 7.2

7.3. Капитальный ремонт

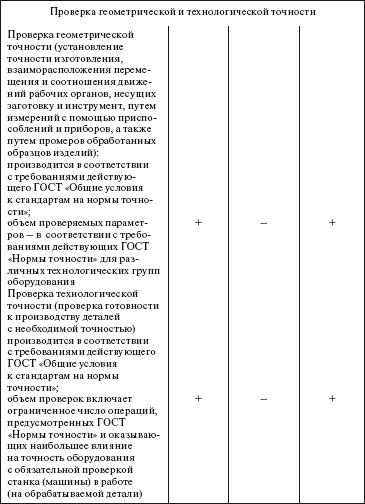

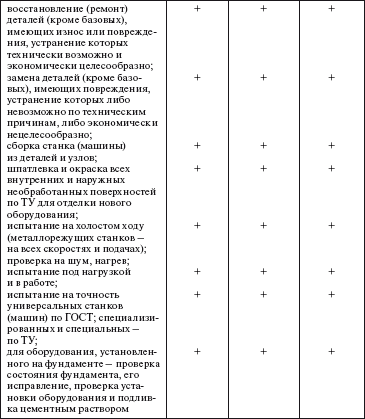

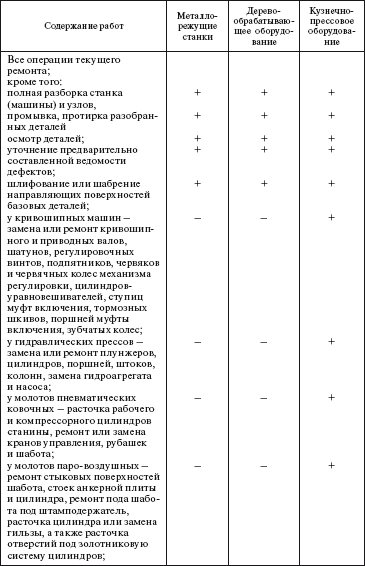

Типовая номенклатура ремонтных работ капитального ремонта по типам металлорежущего, деревообрабатывающего и кузнечно-прессового оборудования приведена в табл. 7.3.

7.4. Нормативы периодичности, продолжительности и трудоемкости ремонта

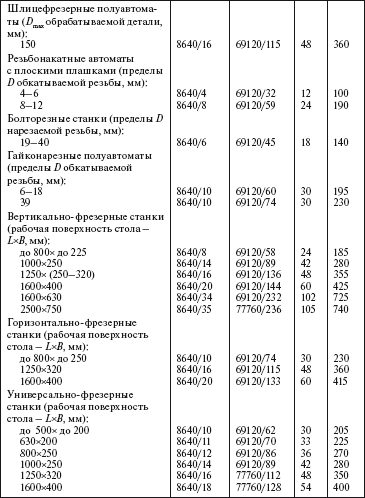

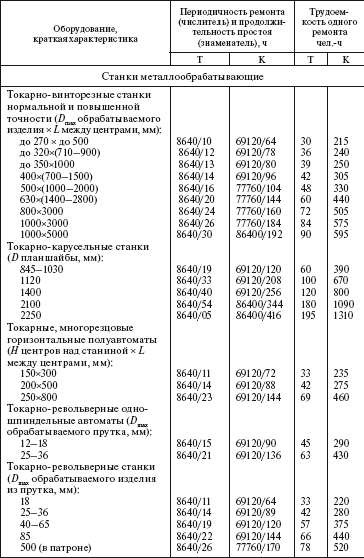

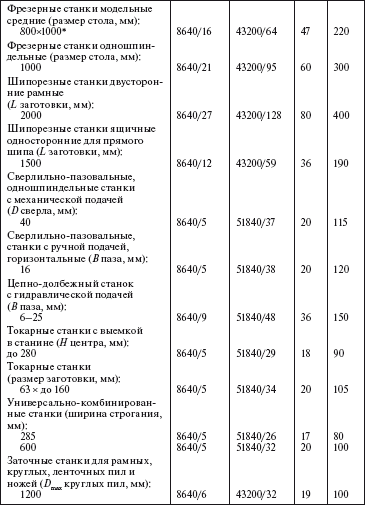

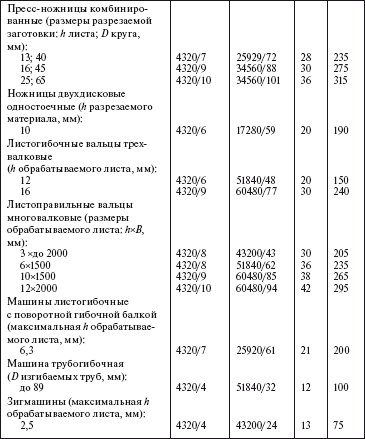

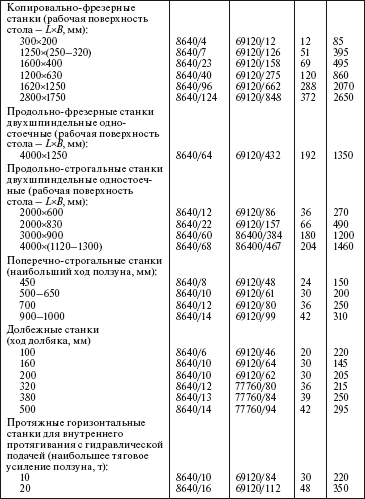

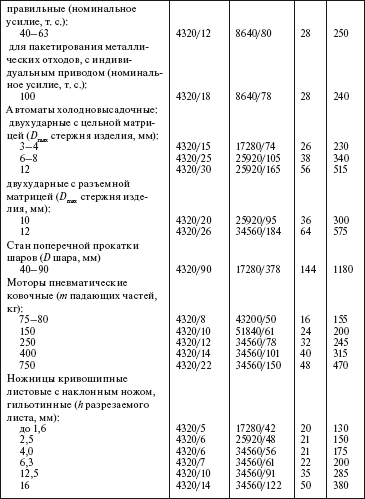

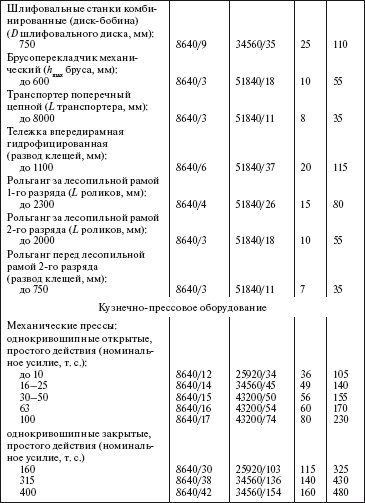

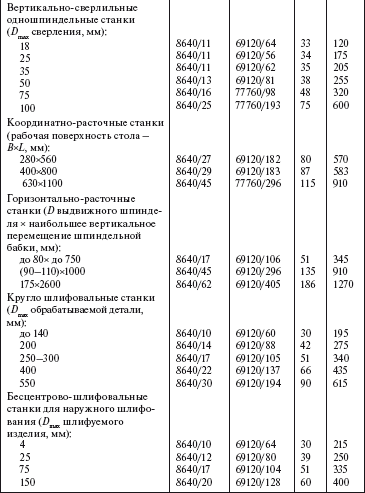

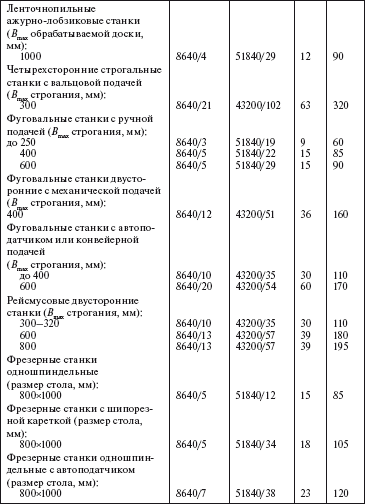

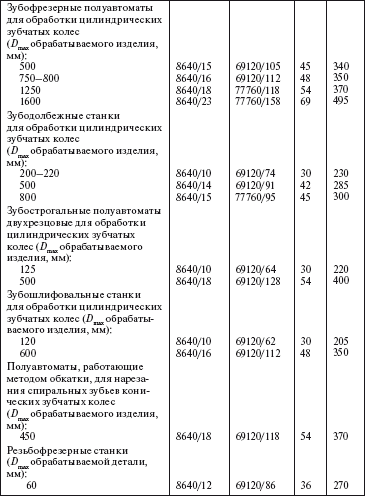

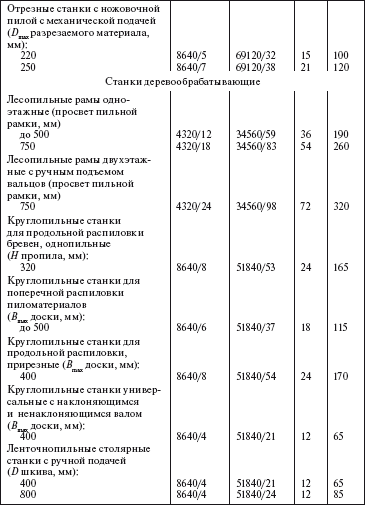

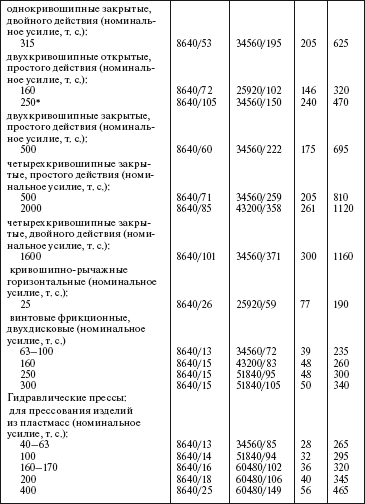

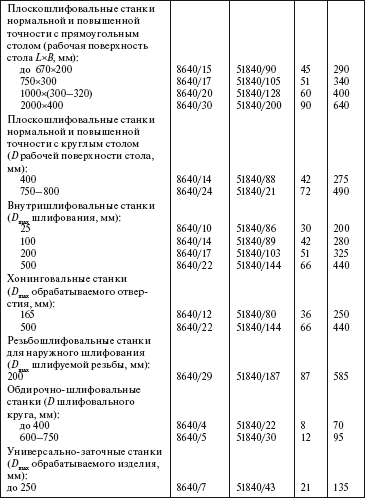

Нормативы периодичности, продолжительности и трудоемкости ремонта металлорежущего, деревообрабатывающего и кузнечно-прессового оборудования приведены в табл. 7.4.

* Для полуавтоматов трудоемкость капитального ремонта увеличивается на 35 %.

8. ЛИТЕЙНОЕ ЭЛЕКТРОПЕЧНОЕ ОБОРУДОВАНИЕ

В раздел включено следующее литейное оборудование: электропечи, электропечные агрегаты и механизмы, которые относятся к пятой амортизационной группе со сроком полезного использования свыше 7 до 10 лет включительно.

8.1. Техническое обслуживание

Техническое обслуживание электропечей, электропечных агрегатов и оборудования производится в соответствии с требованиями технической документации заводов-изготовителей в процессе нерегламентированного обслуживания.

Перечень типовых операций для каждой группы оборудования указывается в ПТЭ предприятия. Примерный перечень типовых операций ТО по наименованиям оборудования приведен ниже.

8.1.1. Смесители. Очистка рабочих поверхностей смесителя от смеси и грязи. Обдувка воздухом траверсы, разжимающего устройства, редукторов, прибора системы регулирования формуемости смеси, панели управления. Проверка: состояния отвалов, скребков, плужков и штырей катков, при необходимости – регулировка, замена. Проверка состояния защитных кожухов, ограждений, ограничителей и т. п. Проверка работы смесителя и редукторов на шум и вибрацию. Проверка и регулировка натяжения ремней. Проверка состояния и работы муфты, электромагнитов. Проверка уровня масла в редукторах; при необходимости – пополнение. Подтяжка крепежных деталей и замена изношенных дефектных деталей отвалов, скребков, плужков, вкладышей, пальцев и резиновых вкладышей муфт, втулок, осей, штоков, валов, шпилек, гаек, винтов и др. Осмотр и устранение утечек в цилиндрах, редукторе, в мерном бачке, в запорном кране, смазочных устройствах, трубопроводах и пневмоаппаратуре. Зачистка забоин, царапин, задиров и заусенцев. Проверка работы и регулировка: механизма загрузки сухих и мокрых компонентов; механизма выгрузки смеси и отбора проб; механизма открывания и закрывания разгрузочных люков, загрузочных и дозирующих устройств; пневмоцилиндров; системы вентиляции; прибора формуемости смеси; устройств смазочной системы; ограничителей, переключателей и упоров; клиноременных передач; оградительных устройств в соответствии с требованиями техники безопасности. Регулировка зазоров между днищем чаши и нижней кромкой отвала; между боковой кромкой скребка тумбы и обкладкой тумбы (для смесителей с вертикально вращающимися катками).

8.1.2. Формовочные машины. Проверка и подтяжка крепежных деталей механизмов, подверженных вибрации и ударным нагрузкам. Пополнение разделительной жидкостью емкостей опрыскивания моделей. Проверка неисправности защитных кожухов,

ограждений, ограничителей. Регулировка механизма вытяжки. Проверка крепления и работы электромагнитов, состояния моделей, втулок, штырей, рабочих поверхностей опок. Проверка и подтяжка креплений цилиндров и поршней, прессовых траверс и колодок, протяжных рамок и подъемных шрифтов, кронштейнов, поворотных столов, перекидных рычагов, валов. Проверка работы: встряхивающего механизма на частоту ударов в минуту, высоту подъема стола; прессового механизма на усилие прессования; поворотного механизма на надежность и скорость поворота. Проверка состояния соединений элементов пневмосистемы: цилиндров и аппаратуры управления; воздухораспределителей и клапанов, труб и шлангов; аппаратуры управления и исполнительных органов. Проверка работы и регулировка механизмов поворота траверсы и скребка, зажимов опоки, вибраторов. Проверка работы механизма поворота стола, стоек, серег, рычагов, цапф и пневмоцилиндра. Смена изношенных и поломанных деталей. Проверка исправности ограничителей, переключателей, клапанов, упоров и др. В процессе проверок производятся необходимые регулировки, предусмотренные руководством по эксплуатации и ТУ проверяемой машины. Проверка состояний всей гидросистемы и смазочных устройств: наличие масла в резервуарах, лубрикаторах, в колпачковых и капельных масленках и других смазочных точках. Устранение утечек; регулировка подачи масла к трущимся поверхностям механизмов.

8.1.3. Стержневые машины. Очистка от грязи и масла всех узлов и механизмов машины. Внешний осмотр на отсутствие поломок и утечек в гидро– и пневмооборудовании, системе водоохлаждения и системе газового нагрева с устранением выявленных неисправностей; спуск конденсата из влагоотделителей. Проверка состояния конечных выключателей, их регулировка и устранение неисправностей. Проверка состояния стержневой оснастки. Проверка и подтяжка крепежных деталей, подверженных вибрации и периодическим нагрузкам. Проверка состояния оградительных устройств и защитных кожухов, устранение неисправностей. Регулировка работы зажимных устройств, досылателей и фиксаторов. Проверка состояния: уплотнений пескодувной гильзы, шиберного устройства и пескодувной насадки; диафрагмы клапанов вдува и выхлопа; элементов органов управления (переключателей, кнопок управления, сигнальных ламп и др.); деталей шиберного устройства, клапанов вдува и выхлопа, вибропитателя. Проверка уровня масла в баках, резервуарах и других емкостях; проверка наличия масла в маслораспреде-лителях и капельных масленках и смазочного материала в колпачковых масленках; проверка поступления масла в места назначения. Проверка состояния: системы газового нагрева стержневых ящиков, системы электронагрева стержневых ящиков; трубчатых электронагревателей; пирометрической системы контроля и поддержания заданной температуры нагрева стержневых ящиков. Проверка и подтяжка креплений в зажимных устройствах, фиксаторах, цепных передачах рольгангов. Проверка величины щелей пескодувной гильзы и ее замена при величине щелей более 0,5 мм. Проверка состояния поверхностей шибера и надувной плиты; при наличии забоин, задиров, рисок глубиной 0,3 мм и более произвести замену или ремонт. Осмотр и проверка состояния роликов и их крепления на рольгангах; замена роликов, имеющих дефекты (износ по периметру, эксцентриситет и др.). Проверка и подтяжка болтовых соединений, замена ослабленных или изношенных крепежных деталей. Проверка состояния цилиндров, штоков, фланцевых соединений и других деталей пневмогидросистемы, поддающихся наружному осмотру. Проверка действия предохранительных и автоматических устройств. Выявление дефектов, требующих устранения при ближайшем плановом ремонте.

8.1.4. Выбивные решетки. Осмотр состояния привода. Проверка: состояния упругих опор и крепежных деталей вибратора; температуры нагрева корпусов подшипников; подтяжка крепления полотна колосниковых секций решетки; уровня масла (для жидких ванн) в вибровозбудителе; подтяжка всех крепежных деталей. Замена изношенных крепежных деталей. Проверка состояния и подварка полотна колосниковых секций и корпуса решетки. Проверка состояния: электропроводки; подшипниковых узлов и валов. При наличии утечек масла заменить уплотнения и манжеты.

8.1.5. Пескометы. Очистка от грязи, смеси и масла. Проверка крепления ковша и дуги. Проверка зазора между верхней кромкой ковша и дугой. При установке нового ковша зазор не должен превышать 0,5–0,7 мм. Проверка натяжения клиноременных передач, каната механизмов подачи и цепи привода ленты питателя. Проверка работы: механизмов перемещения тележки и моста (для пескометов мостового типа); механизмов поворота большого и малого рукавов, гидросистемы; головки (на холостом ходу); плавности хода тележки механизма подачи. Проверка и подтяжка крепежных деталей ротора метательной головки. Очистка приямков от формовочной смеси и смазывание открытых зубчатых передач. Проверка работы пескометной головки при вытянутых в одну линию рукавах, а также при расположении оси малого рукава под углом 90° относительно большого рукава (провисание не должно превышать 5 мм). Проверка вертикальности осей поворота большого и малого рукавов. Проверка состояния элементов сочленения малого рукава пескомета с большим и большого с центральной поворотной осью. Проверка углов поворота большого и малого рукавов. Проверка смазочной системы: количества и состояния масла в редукторах; подачи масла во все смазочные точки согласно паспорту машины; наличие смазки в подшипниковых узлах. Проверка состояния открытых зубчатых передач. Проверка действия автоматических и предохранительных устройств. Проверка и регулирование муфт и тормозных устройств. Проверка состояния фундамента и фундаментных болтов. Проверка состояния конвейерных лент.

8.1.6. Дробеметные камеры и барабаны. Проверка правильности настройки сепаратора. Проверка работы затворов и путевого выключателя скипового подъемника. Проверка состояния шпинделя рабочего колеса, быстроизнашивающихся деталей. Проверка возможного засорения системы циркуляции дроби в местах затворов, патрубке, наличия крупных кусков металла на сепараторе барабанного сита. Осмотр и проверка состояния узлов и механизмов: дробеметного аппарата, пластинчатого и винтового конвейеров, сепаратора, элеваторов, скипового подъемника, двери, затворов дроби. Проверка состояния сварных швов. Проверка состояния защитной облицовки камеры торцовых дисков и двери. В случае предельного износа производится частичная замена или ремонт. Проверка мест соединений системы циркуляции дроби с целью устранения утечек дроби. Проверка работы пылеотсасывающей системы. Проверка и подтяжка разъемных соединений трубопроводов для устранения утечки воздуха. Проверка состояния и замена быстроизнашивающихся деталей дробеметного аппарата. Проверка состояния ленты или цепей ковшового элеватора. Проверка состояния питателей и барабанного сита сепаратора, смена сетки. Проверка работы механизмов вращения стола, тарелок передвижения тележки и скипового подъемника. Проверка и регулирование натяжения цепных и клиноременных передач. Проверка исправности смазочной системы, проверка количества масла в редукторах и качества подачи масла во все смазочные точки согласно карте смазывания. Регулирование подшипников, проверка уплотнений и замена изношенных сальников и манжет. Проверка состояния: оградительных устройств; органов управления. Проверка действия автоматических и предохранительных устройств. Выявление дефектов, требующих устранения при ближайшем плановом ремонте.
