9.3.13. Измельчитель пластмасс роторный. Снять защитный кожух муфты, электродвигатель, направляющую и нижнюю части бункера, верхнюю крышку и решетку статора, ножи ротора и статора, крышку крепления ротора, ротор, крышки подшипников, стаканы, подшипники, нижнюю решетку статора, статор, электродвигатель, вентилятор, крыльчатку с вала. Очистить и разобрать детали, дефектные заменить. Отбалансировать крыльчатку. Установить крыльчатку на вал, вентилятор, электродвигатель, статор, нижнюю решетку статора, подшипники, стаканы, крышки подшипников, ротор, крышку крепления ротора, ножи ротора и статора, верхние решетку и крышку статора, нижнюю и направляющую части бункера, электродвигатель, защитный кожух муфты. Испытать измельчитель на холостом ходу и под нагрузкой, сдать в эксплуатацию.
9.4. Нормативы периодичности,

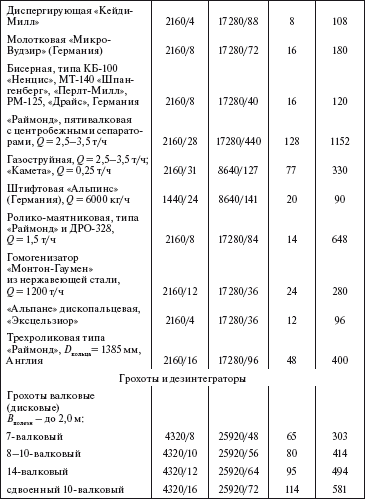

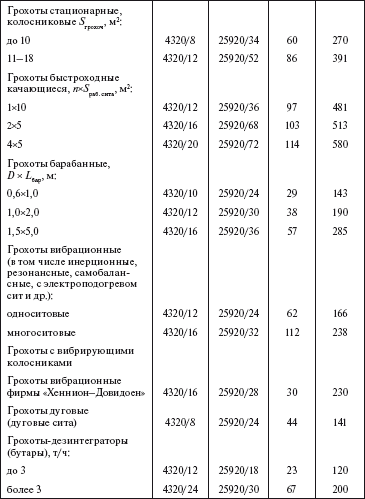

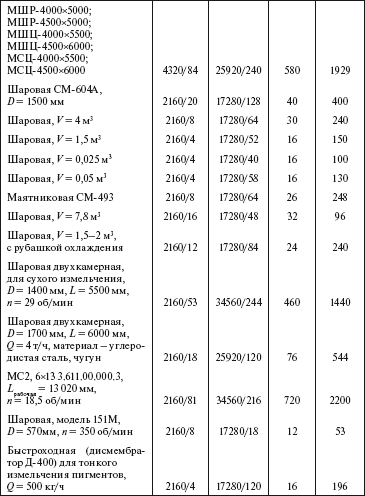

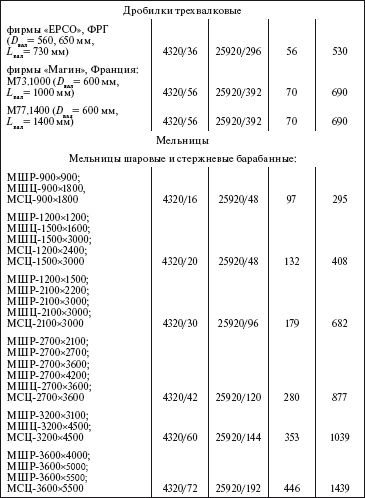

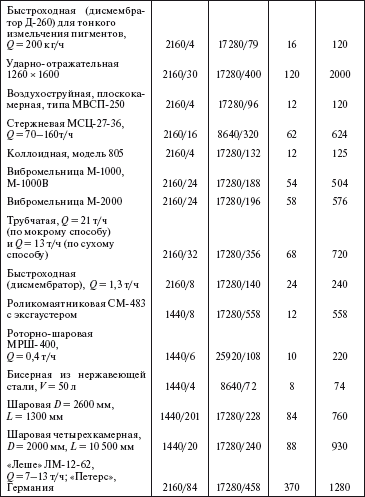

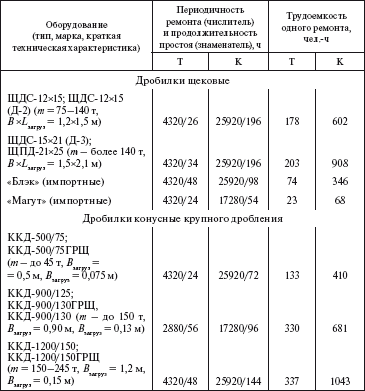

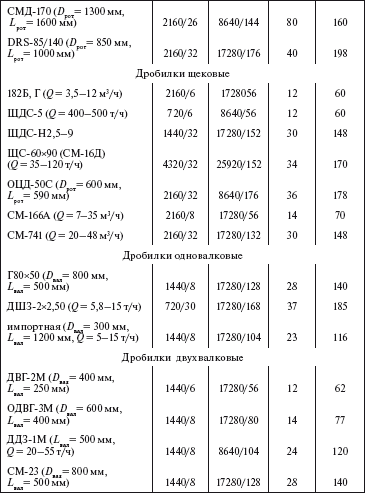

Нормативы периодичности, продолжительности и трудоемкости ремонта дробильно-размольного и сортировочного оборудования приведены в табл. 9.1.

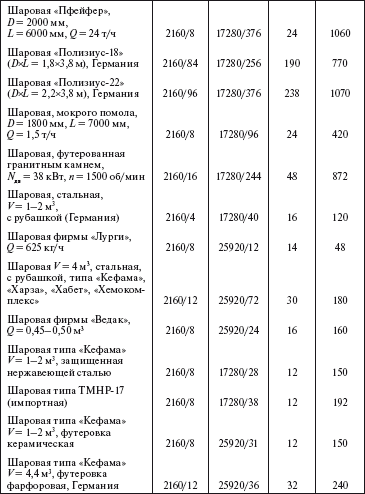

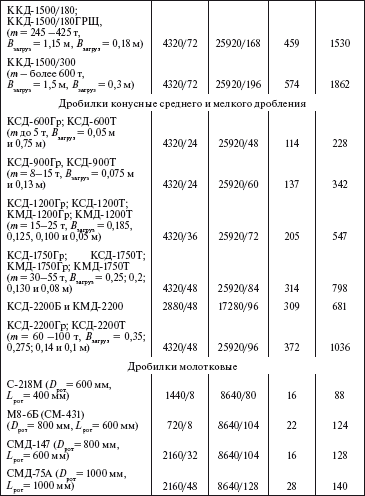

Таблица 9.1
10. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ
Указания по ТО и ремонту приведены для следующих типов электрических машин: асинхронные, синхронные и постоянного тока.
10.1. Техническое обслуживание
10.1.1. Операции ТО для всех типов электрических машин, являются подобными и выполняются, как правило, при регламентированном обслуживании.
10.1.2. При ТО производятся следующие работы: мелкий ремонт, не требующий специальной остановки машины и осуществляемый во время перерывов в работе технологических установок с целью своевременного исправления незначительных дефектов, в том числе: подтяжка контактов и креплений; смена щеток; регулировка траверс, устройств, обеспечивающих выходные параметры генераторов, умформеров и преобразователей; регулировка защиты; протирка и чистка доступных частей машины (наружных поверхностей, колец, коллекторов и т. д.); повседневный контроль выполнения ПТЭ и инструкций заводов-изготовителей, в частности, контроль нагрузки, температуры подшипников, обмоток и корпуса, а для машин с замкнутой системой вентиляции – температуры входящего и выходящего воздуха; контроль наличия смазки; проверка отсутствия ненормальных шумов и гула, а также отсутствия искрения на коллекторах и кольцах; повседневный контроль исправности заземления; отключение электромашин в аварийных ситуациях; участие в приемо-сдаточных испытаниях после монтажа, ремонта и наладки электрических машин и систем их защиты и управления.
10.1.3. Для взрывозащищенных электродвигателей дополнительно производится: проверка состояния взрывонепроницаемой оболочки; затяжка креплений болтов, гаек, охранных колец; проверка исправности вводных устройств, наличия элементов уплотнения и закрепления кабелей. Для электродвигателей, работающих в подземном варианте, производится: очистка дренажных отверстий во фланцах для выпуска масла и вывинчивание винтов нижних смазочных отверстий, проверка системы подвода и отвода воды; проверка наличия уплотнительных резиновых колец, заглушек и изоляторов, токоведущих зажимов вводных
10.2. Текущий ремонт
10.2.1. Типовая номенклатура работ при текущем ремонте электрических машин включает в себя все операции ТО; кроме того:
электродвигатели асинхронные с короткозамкнутым ротором: частичная разборка электродвигателя; проверка исправности работы и крепления вентилятора; проточка шеек вала ротора и ремонт «беличьей клетки» (при необходимости); проверка зазоров; смена фланцевых прокладок и закладка смазки в подшипники качения; замена изношенных подшипников качения, промывка подшипников скольжения и, при необходимости, их перезаливка; восстановление заточек у щитов электродвигателя; сборка электродвигателя с испытанием на холостом ходу и в рабочем режиме; проверка креплений машины и исправности заземлений;
электродвигатели асинхронные с фазным ротором: разборка электродвигателя; устранение поврежденных мест обмоток статора и ротора без их замены; промывка механических узлов и деталей электродвигателя; замена неисправных пазовых клиньев и изоляционных втулок; пропитка и сушка обмоток; покрытие обмотки покрывным лаком; проверка исправности и крепления вентилятора; при необходимости – проточка шеек вала ротора, проверка зазоров, смена фланцевых прокладок, промывка и закладка смазки в подшипники качения, замена изношенных подшипников качения, промывка подшипников скольжения и при необходимости их перезаливка, восстановление заточек у щитов электродвигателя, проточка и шлифовка колец, при необходимости – их замена, регулирование и крепление траверсы щеткодержателя, ремонт щеточного механизма, замена щеток, сборка электродвигателя с испытанием на холостом ходу и в рабочем режиме, проверка креплений электродвигателя и исправности заземления;
электродвигатели асинхронные высоковольтные и синхронные: разборка электродвигателя и осмотр его деталей; ремонт изоляции обмоток, пропитка и сушка; замена неисправных клиньев, крепящих обмотку; замена износившихся бандажей, замена щеток, осмотр и проверка работы пусковых устройств электродвигателя; замер зазоров между ротором и статором; сборка электродвигателя и испытание (пробные пуски);
электрические машины постоянного тока: проверка доступных креплений, состояния коллектора и щеткодержателей; проверка состояния всего вспомогательного оборудования на машине; разборка электромашины; проверка состояния подшипников, шеек вала с измерением зазоров, изоляции подшипников, смена смазки; продороживание коллектора, снятие фасок пластин, шлифовка коллектора, ремонт щеткодержателей, замена изношенных щеток, проверка обмоток и бандажей с замером сопротивления изоляции; проверка состояния пазовых клиньев, бандажей, распорок уравнителей, нажимных планок, обмоткодержателей; проверка состояния паек якоря методом падения напряжения; восстановление лаковых покрытий обмоток и других частей; измерение зазоров междужелезного пространства и сборка машины; проверка состояния заземления корпуса машины; испытание в работе.
10.2.2. Для взрывозащищенных электродвигателей дополнительно производится проверка взрывозащитных поверхностей фланцев и их уплотнений, проверка качества уплотнения кабеля, соответствия размеров уплотнительного кольца диаметру расточки ввода; проверка сопротивления изоляции электродвигателя, состояния контактных колец, щеткодержателей и щеток (для электродвигателей с контактными кольцами), контроль ширины взрывонепро-ницаемых щелей (зазоров) между крышками и корпусом.
10.3. Капитальный ремонт
10.3.1. Типовая номенклатура работ при капитальном ремонте электрических машин включает в себя все операции текущего ремонта; кроме того:
электродвигатели асинхронные с короткозамкнутым ротором: полная разборка электродвигателя с полной или частичной заменой обмоток; проточка шеек вала или замена вала ротора; балансировка ротора; замена вентилятора и фланцев; сборка электродвигателя и испытание его под нагрузкой;
электродвигатели асинхронные с фазным ротором: полная разборка электродвигателя с полной или частичной заменой обмоток статора и ротора; замена при необходимости вала ротора; переборка колец; балансировка ротора; ремонт замыкающего и контактного устройств; замена вентилятора и фланцев; замена щеточного механизма; сборка и окраска электродвигателя и испытание его под нагрузкой;
