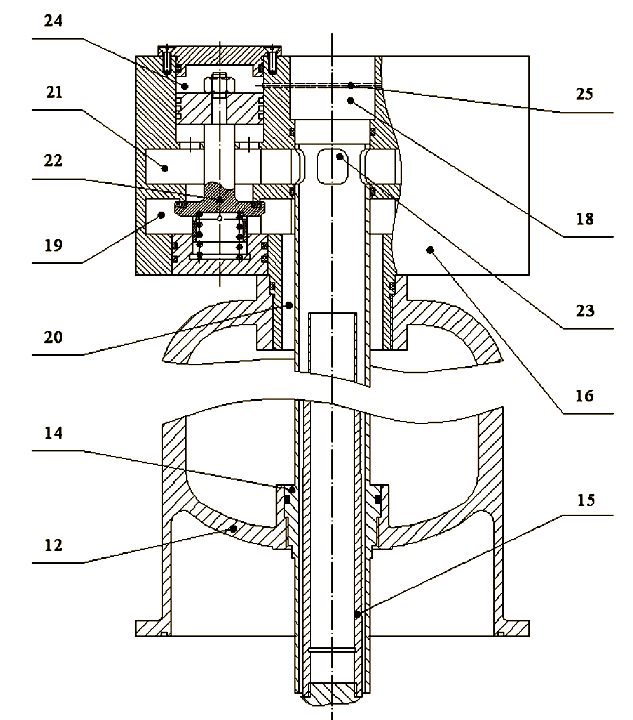

Предлагаемое устройство приведено на рис. 66, на котором изображен вид на размещаемый в нем аппарат «изнутри» легкого корпуса. Подводный аппарат размещен внутри корпуса носителя на поворотном щите, поворачивающемся относительно осей поворота. Вдоль поворотного щита проложены направляющие для каретки и направляющая для подводного аппарата. Внутри каретки расположена дополнительная направляющая, контактирующая с хвостовой частью аппарата и предотвращающая его вращение относительно собственной оси в процессе его выталкивания. В состав каретки входят два кожуха, внутри которых расположены пружинные приводы, упирающиеся в упорные стойки, жестко закрепленные на поворотном щите. В кожухах выполнены сквозные отверстия,
Рис. 66. Вариант расположения транспортно-пусковой системы подводного аппарата в нише легкого корпуса: 1 — НПА; 2 — легкий корпус; 3 — поворотный щит; 4 — поворотная ось; 5 — направляющие для каретки; 6 — каретка; 7 — пружинные приводы; 8 — стопорный штифт; 9 — контр-направляющая; 10 — защелка.
Приведенное устройство работает следующим образом.
При подготовке носителя к выходу из места базирования внутри специальных ниш в его корпусе монтируются подводные аппараты в необходимом количестве. Перед установкой подводного аппарата внутрь корпуса носителя поворотный щит открывается наружу, каретка с помощью не показанного приспособления взводится в рабочее состояние, при котором пружинные приводы находятся в сжатом виде. После взведения каретки, в гнездо, расположенное в поворотном щите перед кареткой, вворачивается резьбовой стопорный штифт, удерживающий каретку во взведенном состоянии. После этого в паз направляющей каретки вводится челнок хвостовой части подводного аппарата, располагаемого вдоль поворотного щита.
По окончании установки подводного аппарата поворотный щит поворачивается относительно осей поворота и закрывается таким образом, что его наружная поверхность становится заподлицо с наружной поверхностью корпуса носителя. При этом поворотный щит фиксируется в закрытом положении подпружиненной защелкой.
Непосредственно перед выходом носителя из пункта базирования из гнезда в поворотном щите выкручивается резьбовой стопорный штифт, в результате чего каретка с расположенным в ней подводным аппаратом смещается под действием пружинных приводов вдоль поворотного щита до контакта подводного аппарата с контр-направляющей. Таким образом, установленный на носитель подводный аппарат переводится в режим готовности к пуску.
Для отделения подводного аппарата от носителя, на электродвигатель, открывающий защелку, дистанционно подается напряжение. При этом защелка выходит из зацепления и освобождает поворотный щит от фиксации. При смещении подводного аппарата поворотный щит начинает открываться, поворачиваясь относительно осей поворота. Головная часть подводного аппарата за счет силы, действующей на него со стороны упорного диска каретки, на которую давят пружинные привода, начинает скользить по контр-направляющей. Подводный аппарат совместно с кареткой начинают двигаться вдоль поворотного щита по направляющим. При этом движение каретки и подводного аппарата зависит только от характеристик пружинных приводов.
Пройдя расстояние, достаточное для того, чтобы вытолкнуть подводный аппарат с требуемой выходной скоростью, каретка начинает торможение в тормозном устройстве. При этом происходит постепенное заклинивание направляющих элементов каретки, расположенных на кожухах, в сужающемся зазоре между ними и направляющими. Полная остановка каретки происходит
С задержкой после начала пуска подводного аппарата на электродвигатель защелки подается обратное напряжение, в результате чего защелка возвращается в исходное положение. При этом срабатывает сигнализатор ее закрытого положения.
После того, как подводный аппарат полностью выходит с определенной выходной скоростью за пределы корпуса носителя, поворотный щит начинает закрываться под воздействием специального пружинящего приспособления (например, пружины растяжения). При этом щеколда замка входит во взаимодействие со скошенной поверхностью защелки, которая, под действием пружины возвращается и надежно фиксирует поворотный щит от несанкционированных перемещений в процессе дальнейшего движения носителя. Возвратившись в закрытое положение, защелка приводит в действие сигнализатор ее закрытого положения, который подтверждает, что пуск подводного аппарата произведен успешно.
Приведенные в настоящей главе примеры иллюстрируют целый пласт технических решений, реализация которых может позволить частично нейтрализовать ту угрозу, которая возникает в связи с изменением тактики ведения боевых действий на море быстром развитии необитаемых морских аппаратов.
Заключение
Обобщая сведения, приведенные в книге, необходимо констатировать, что текущий этап развития необитаемых морских аппаратов характеризуется созданием базовой основы для долговременного развития этого направления подводной техники. Основные разработки по всем направлениям развития НПА и ННА активно проводятся в США, однако целый ряд других стран, в том числе входящих в блок НАТО, также имеют существенные наработки в данной области [62]. При этом реализация планов развития НПА военного назначения может привести к революционным изменениям в конструктивном облике подводных лодок.
Представленная вниманию читателей монография направлена на определение возможных путей противодействия исходящим от необитаемых аппаратов реальным угрозам. Отмеченные выше проблемы требуют своих скорейших решений, для которых необходимо изобрести, разработать и создать соответствующую технику (что, к сожалению, невозможно без серьезного государственного финансирования). Если кто-либо из читателей, приняв эти проблемы к сведению, сможет способствовать их разрешению, будем считать, что данная книга выполнила свое предназначение.
Для России жизненно необходимо активизировать создание систем борьбы с боевыми морскими роботами — необитаемыми аппаратами противника, которые бы способствовали сокращению технического отставания наших подводных сил от потенциального противника, а также обеспечению безопасности стратегических ракетоносцев, как одного из факторов политического сдерживания и гарантов поддержания глобального мира на планете Земля.
Подводя итог написанному, можно добавить, что восстановление равновесия в боевых средствах наших подводных сил необходимо производить по целому ряду направлений, и, прежде всего, за счет привлечения и разработки новых технических решений и нестандартных идей.
Библиографический список
1. Кезлинг Г., Кефели И., Кыбальный М., Моцак М.Какой быть морской мощи России в XXI веке? // Новый оборонный заказ, № 3, июнь 2011.
2. Автономные подводные роботы в войнах будущего // «АРСЕНАЛ» (Военнопромышленное обозрение), 2008, № 2. [Электронный ресурс] URL: uwego/(дата обращения 25.03.2013).
3. Alkire, B.Applications for Navy unmanned aircraft systems / B. Alkire, J. G. Kallimani, P. A. Wilson, L. R. Moore. — RAND Corporation, 2010. ISBN 978–0-8330–49650.
