Определены две концепции создания НПА «Manta». Первая, получившая наименование «Proud conformal», предусматривает постройку НПА длиной 15 м, оснащенного двумя маршевыми движителями, четырьмя подруливающими устройствами, а также бортовым оборудованием управления и энергообеспечения. НПА данного типа будет способен нести полезную нагрузку (разведывательно-ударный модуль) массой до 8 т. В его состав войдут средства гидроакустической, радиотехнической и оптоэлектронной разведки, шесть-восемь малогабаритных, две легкие и две тяжелые торпеды, а также пусковая установка с восемью направляющими для неуправляемых 155 мм ракет.
Вторая концепция, названная «Integrated conformal» (получила также обозначение «Super Manta»), рассматривает возможность создания НПА длиной 25 м. и водоизмещением 90 т., способного нести функциональную полезную нагрузку массой до 14 т. (рис. 20).
Для

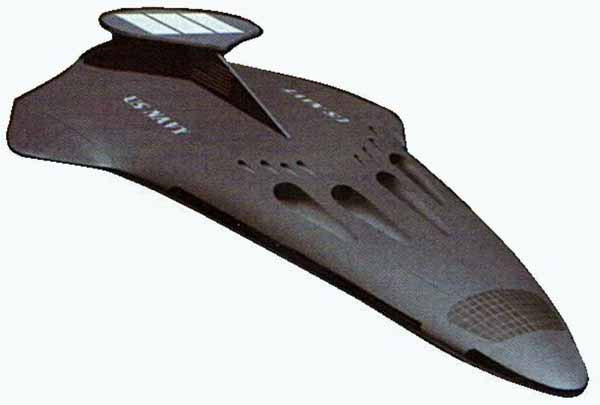

Рис. 20. Внешний вид НПА «Manta» в представлении художника. На внешней поверхности аппарата видны ниши для выпуска оружия разных калибров.
Возможные области применения НПА «Manta» нашли свое отражение в Плане развития необитаемых подводных аппаратов, впервые изданном в США 20 апреля 2000 года (рис. 21) [18].
В качестве гибридного необитаемого аппарата, который можно отнести как к подводному, так и надводному классу, можно привести аппарат, получивший наименование ACTUV (Anti-submarine warfare Continuous Trail Unmanned Vessel), что можно перевести как «Противолодочное необитаемое судно непрерывного слежения» [19].
Общий предполагаемый облик аппарата (по состоянию на 2010 год) представлен на рис. 22. В дальнейшем, концепция построения корпуса ННА претерпела изменения, однако общий состав оборудования и назначение остались прежними.
Рис. 21. План использования перспективных подводных аппаратов в ВМС США.
Рис. 22. Общая схема ННА ACTUV.
Общий вес аппарата составит около 157 т. Длина корпуса составит примерно 19 м., при этом корпус судна в рабочем состоянии будет практически полностью погружен под воду, а над поверхностью воды останется только небольшая часть (арка), внутри которой будут расположены системы связи с оператором. Планируется, что судно будет развивать максимальную скорость до 35 узлов при автономности 30 суток.
Интересным фактом является привлечение к работе над созданием системы управления ННА разработчика игр-симуляторов Sonalysts [20].

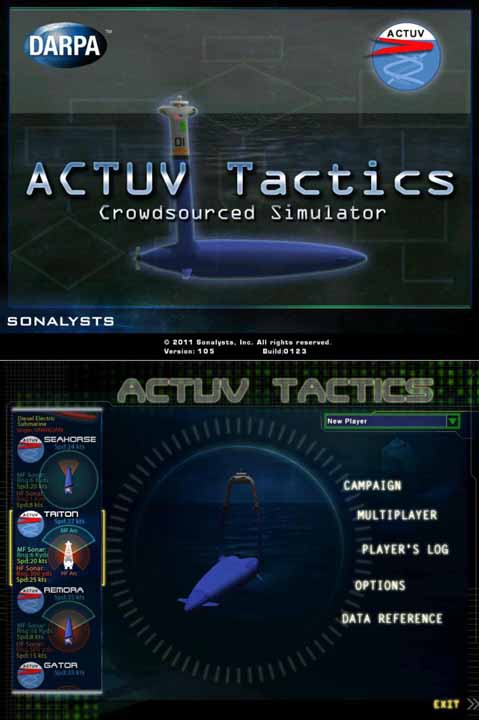

Рис. 23. Интерфейс программы «ACTUV Tactics».
Представители данной компании разработали специальный тактический симулятор ACTUV Tactics Crowdsourced Simulator, предназначенный для моделирования тактических ситуаций при поиске и преследовании подводных лодок. Этот симулятор был представлен в свободном доступе в сети интернет, откуда его мог использовать любой желающий.
Это было сделано с целью выработки и получения интересных нестандартных подходов и эффективных приемов поиска и обнаружения подводных лодок. При этом игрок, установивший программу на свой персональный компьютер, может дать согласие на использование данных, полученных в ходе игры.
Еще один пример противолодочного необитаемого
Рис. 24. Многоцелевой НПА «Proteus».
Согласно данным отдельных источников [21], Proteus имеет длину 7,6 метра, вес около 3 тонн и может передвигаться под водой со скоростью до 10 узлов (около 18 км/ч), при этом запас энергии аппарата позволяет обеспечить его автономное перемещение до 600 км со средней скоростью 5–9 км/ч. Характеристики Proteus позволяют ему выполнять большое количество функций: от патрулирования заданной акватории до практически незаметного слежения за АПЛ, вооруженными межконтинентальными баллистическими ракетами. Аппарат оснащен грузовым отсеком, который может вмещать до 180 кг груза, включая различные датчики, коммуникационное оборудование, взрывчатку и т. п. Также к нему могут прикрепляться мобильная подводная мина MK 67 или торпеды МК 54, что позволяет ему в случае необходимости наносить удар по цели слежения.
Подобные противолодочные аппараты могут эффективно применяться при реализации концепции ВМС США «Держать в риске» (англ. Hold at risk) [4], которая подразумевает готовность к обнаружению подводной лодки противника около известной гавани, с учетом того, что время ее выхода в поход неизвестно (рис. 25). При этом, исходя из возможности господства противника в воздухе вблизи своей гавани, точка доставки необитаемого аппарата осуществляется в стороне от предполагаемой точки погружения лодки после ее выхода из гавани. При этом аппарат заранее перебрасывается в заданный район и находится в ожидании, пока подводная лодка не отойдет от причальной стенки. Основываясь на разведывательных данных о гидрографии портов, аппараты могут быть рассредоточены согласно известным или предполагаемым траекториям движения лодок.
Рис. 25. Концепция «Держать в риске» для наблюдения за подводными лодками.
Приведенные примеры противолодочных необитаемых надводных и подводных аппаратов наглядно раскрывают ту угрозу, которая возникает для российских подводных сил в результате их создания и принятия на вооружение.
1.2. Противоминные необитаемые морские аппараты
Анализ военных противостояний на арене Мирового океана двух последних столетий наглядно демонстрирует тот факт, что развитие морского минного оружия напрямую связано со степенью развития, состоянием и боеспособностью военно-морского флота конкретной страны. Очевидно, что чем больше страна уступает противнику в качестве и количестве военно-морских судов, тем больше она старается скомпенсировать это отставание за счет развития других областей вооружения, одной из которых является минное оружие. При этом тактически грамотное использование морских мин (в том числе внезапность и скрытность их установки) может существенно влиять на ход боевых действий.
В этой связи, поиск мин и минных заграждений противника является одной из важнейших задач для ВМС США. При этом, ввиду сложности таких операций и требований по скрытности их проведения, здесь также нашли широкое применение необитаемые подводные аппараты. Современные нормативы на скрытый поиск мин составляют 7–10 суток [8].
Скрытный поиск минных полей предполагает использование НПА, которые доставляются (или, в перспективе, самостоятельно выходят) в район проведения операции (скажем, высадки сухопутного десанта), и обследуют его, собирая оперативную информацию о расположении мин. В качестве примера такого комплекса можно привести систему долгосрочной минной разведки (англ. Long-Term Mine Reconnaissance System — LMRS) — комплекс скрытого применения, включающий в свой состав НПА, позволяющие обеспечить заблаговременную, быструю и точную разведку потенциально опасных районов на предмет выявления и картографирования минных полей (обследуемая площадь — 35:50 квадратных морских миль в день). Предполагается применение системы LMRS для поддержки операций сил специального назначения, войсковых операций (десантных), а также для обеспечения безопасности перемещения гражданских и военных судов.
