Чтобы зафиксировать колодец на нужной глубине, под ножи основной рамы подкладываются большие камни-плитняки или бетонные плиты. Они должны выходить не менее чем на 0,5 м за границы колодца.
Дно колодца очищается и засыпается песком, гравием или щебнем.
Каменные колодцы
Каменная кладка выполняется точно так же, как кирпичная, с той лишь разницей, что кирпичи имеют правильную форму, а камни – нет. Поэтому природные камни-плитняки надо предварительно подготовить, придав им близкую к правильной форму и нужный размер. Желательно, чтобы вес каждого камня не превышал 1 кг.
Кладку
Если внешняя сторона колодца будет неровной, то при опускании ствола колодца выпуклые камни могут зацепиться за грунт и разрушить кладку.
Бетонные колодцы
Бетонные колодцы бывают монолитные и сборные. Сборные колодцы собираются из бетонных (чаще железобетонных) колец или железобетонных пластин.
Пластины делают из бетона по форме деревянных брусков (пластин) с арматурой. Концы пластин, как и детали брусчатых, бревенчатых или пластинчатых срубов, формуют в лапу. Собирают шахту из бетонных пластин по аналогии со сборкой сруба из деревянных деталей.
Бетон готовится из цемента, воды и заполнителей – песка, гравия или щебня. Для приготовления раствора берется цемент той марки, которая обеспечит нужную прочность бетона (не менее 300 кгс/м2).
В зависимости от количества добавленной воды можно получить жесткую (густую), пластичную (менее густую и относительно подвижную) и литую (по-движную) массу, заполняющую форму самотеком. Все они требуют различной степени уплотнения. При избытке воды бетон начинает расслаиваться, и его плотность снижается.
Консистенцию бетонной массы можно измерить стандартным металлическим конусом с бесшовными внутренними стенками.

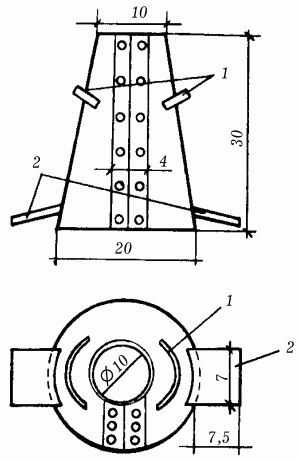

Рис. 11. Устройство конуса для измерения пластичности бетонной массы: 1 – ручки; 2 – упоры для ног.
В верхней части конуса расположены две ручки, а в нижней – два упора, на которые встают ногами, чтобы прижать конус к горизонтальной поверхности доски, пластмассового или стального листа.
Для измерения пластичности бетонной массы на смоченную водой поверхность доски или листа надо поставить конус, прижать его ногами и наполнить доверху тремя слоями (по 10 см) бетона, протыкая каждый слой 15 раз стальным штыковым стержнем диаметром 15 мм. Затем конус поднимают, ставят рядом с осевшей массой, кладут на него рейку и измеряют расстояние от этой рейки до вершины осевшей массы.
Жесткая бетонная масса оседает на 2 см, полужесткая – на 2–5 см, пластичная – на 6–14 см, полулитая – на 15–16 см, литая – на 17–22 см.
При строительстве бетонных и железобетонных колодцев в крупных конструкциях с редко расположенной арматурой рекомендуется использовать жесткую или полужесткую бетонную массу, а в более мелких конструкциях с частой арматурой – пластичную.
Грязные песок, гравий и щебень снижают прочность бетона, поэтому перед использованием их надо тщательно промыть. Кроме того,
Для определения пустотности заполнителя им надо полностью наполнить ведро емкостью 10 л, налить в него воды и по ее объему определить процентное содержание пустот. Например, если в ведро вошло 5 л воды, значит, пустотность заполнителя составляет 50 %. Оптимальный объем пустот в песке не должен превышать 37 %, в гравии – 45 %, а в щебне – 50 %. Размеры самого крупного заполнителя не должны превышать 1/4–1/5 минимального размера деталей конструкции.
Готовая бетонная масса уменьшается в объеме: из 1 м3сухой смеси получается около 0,7 м3бетонной массы, поэтому исходных материалов надо брать больше. Бетонные или железобетонные кольца делаются высотой 0,7–1 м и диаметром 0,8–1 м в зависимости от глубины колодца. Толщина стенок железобетонных колец – 10–11 см. С одной стороны, такая толщина отвечает требованию экономии материала, а с другой – она обеспечивает достаточную прочность кольца. Кроме того, она создает оптимальное пространство для заполнения его арматурой.
Железобетонные кольца армируются вертикальными стержнями диаметром 8–12 мм (по 4–10 в каждом кольце) или горизонтальными кольцами диаметром 6–8 мм (по 12–15 в каждом кольце).
Форма, или опалубка, для изготовления колец состоит из двух цилиндров (большого и малого), которые вставляются один в другой. Делается она из досок толщиной 2,5–3 см. Та сторона доски, которая соприкасается с бетоном, должна быть хорошо остругана.
Сначала делается по два деревянных кольца для внешней и внутренней формы: собственно кольцо и его обшивка. Затем они распиливаются по вертикали на 3–4 части, которые соединяются между собой гвоздями и планками. Собственно кольцо обшивается досками шириной не более 10 см: внешнее кольцо – с внутренней стороны, а внутреннее – с наружной.
На ровную деревянную поверхность укладывается стальная проволока (арматура) в виде кольца, диаметр которого равен внутреннему диаметру внешнего кольца формы, закрепляется гвоздями и обмазывается с двух сторон глиной.
Это делается для того, чтобы в готовом кольце образовались так называемые замки, препятствующие перекосу колец при установке.
Затем на щит устанавливаются кольца формы и закрепляются вбитыми по краям гвоздями (сначала внешнее, потом внутреннее). Внутрь формы помещается арматурный каркас, а под ушки – вкладыши, обернутые рубероидом или плотной бумагой и перевязанные прочной нитью.
Наружное кольцо формы обвязывается проволокой или прочной веревкой, которую надо сильно натянуть. Стенки формы, соприкасающиеся с бетоном, смазываются растительным маслом, машинным маслом и т. д.
Чтобы получить кольца с ровной и гладкой поверхностью, форму можно обить кровельной сталью, пластмассой, водостойкой фанерой или плотным картоном, который надо сначала проолифить или покрыть масляной краской.
При строительстве колодцев используются в основном железобетонные кольца, поэтому, перед тем как залить форму бетоном, в нее надо вставить стальную арматуру. В кольцо вставляют арматурные стержни, скрепленные между собой скобочками, а на поверхность выводят два ушка, с помощью которых кольцо устанавливается в шахту колодца.
