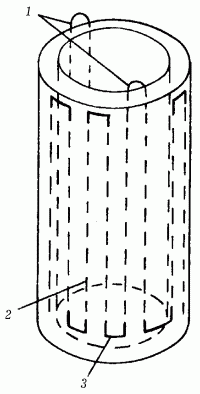

Рис. 12. Железобетонное кольцо со вставленными арматурными стержнями: 1 – ушко; 2 – стержень; 3 – скобочка.
Чтобы не спиливать ушко после установки кольца, в последнем можно сделать для него пазуху с отверстием, выходящим наружу, через которое пазуха заполняется раствором. При установке бетонных колец вместо ушек можно использовать небольшие вертикальные скобки, расположенные на расстоянии 10–15 см от края кольца. Для их крепления в бетоне необходимо оставить
Рис. 13. Два кольца, соединенных скобами: 1 – вертикальная скобка; 2 – отверстие для установки соединительной скобы; 3 – соединительная скоба.
В колодце кольца скрепляют между собой шестью стальными скобами длиной 20 см. Для таких скоб на расстоянии 10–15 см от края в кольце делаются отверстия. Поскольку швы между кольцами за счет уплотнения их волокнистыми материалами становятся шире, то в одном кольце отверстия должны иметь правильную круглую форму, а в другом – эллипсоидную. Длина эллипса равна двум диаметрам скобы.
Один конец соединительной скобы можно установить на кольцо еще в процессе заливки формы бетоном. Тогда на другом кольце для второго конца такой скобы устраивается пазуха, как для ушек, с использованием деревянного вкладыша круглой или прямоугольной формы. Из готового кольца вкладыш легко выбивается при помощи молотка. Во избежание перекоса кольца при установке на его торцевых сторонах делаются замки (треугольной формы) на глубину 6–7 мм, которые отстоят от наружного края кольца на 7–10 мм.

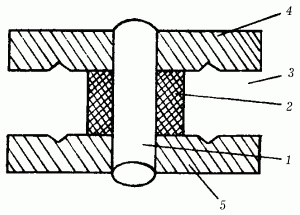

Рис. 14. Устройство замка: 1 – арматура; 2 – просмоленный канат; 3 – замок; 4 – верхнее кольцо; 5 – нижнее кольцо.
После того как все подготовительные операции будут закончены, форму устанавливают на щит и заполняют ее бетоном. Этот процесс называется отбивкой, если раствор густой, или отливкой, если раствор жидкий. Чтобы зафиксировать арматурный каркас, между ним и стенками формы вставляются тонкие доски, которые по мере заполнения формы раствором приподнимают. Бетон необходимо укладывать постепенно, уплотняя каждый слой стальным штырем диаметром 10–15 мм, особенно тщательно эта операция выполняется вокруг вкладышей.
После окончательного застывания бетона кольца вынимаются из форм (отбитые – через 4 суток; отлитые – через неделю) и выдерживаются на щите 5 суток. Чтобы изделия приобрели дополнительную прочность, 4–5 раз в день их надо смачивать водой.
Поддерживать рабочее состояние бетонного колодца легче, если стенки его будут гладкими, поэтому очищенные от смазки кольца надо промыть водой, покрыть тонким слоем цементного раствора (1: 1), разровнять сначала полутерком, а затем мягкой тряпочкой.
Для строительства колодца можно использовать и готовые железобетонные кольца, применяемые для смотровых водопроводных и канализационных колодцев диаметром 1 м.
В вырытом котловане разравнивается дно, после чего на него опускается первое железобетонное кольцо.
Внешний диаметр этого кольца больше внешнего диаметра остальных
Если колодец роется в слабом грунте, то в качестве основного первого кольца используется обычное. Дойдя до водоносного слоя, под него надо положить железобетонную плиту шириной 30–40 см, длиной 60–70 см и толщиной 10–15 см, постепенно подрывая стенки. При опускании в шахту кольцо цепляется за ушки на краю или за вертикальные скобки по бокам. После установки кольца ушки спиливаются или срезаются газовым аппаратом.
На верхний край кольца кладется уплотнитель – просмоленный канат, пенька или любой другой волокнистый материал, чтобы через соединительный шов в колодец не проникала загрязненная вода. После установки второго кольца внутренние швы, а также имеющиеся пазухи ушек или вертикальных скобок очищаются, промываются водой и через некоторое время, после того как вода впитается в бетон, заполняются цементным раствором (1: 1 или 1: 2). Наружные швы заделываются раствором после сооружения всей трубы.
Для придания колодезной трубе прочности и монолитности кольца между собой скрепляются стальными скобками длиной 20 см, которые устанавливаются либо с наружной, либо с внутренней стороны, концы скоб загибаются. Предварительно скобы надо покрыть масляной водостойкой краской и хорошо просушить. Если в кольцах при их изготовлении не сделали отверстий для скоб, то их можно просверлить электродрелью с победитовым сверлом.

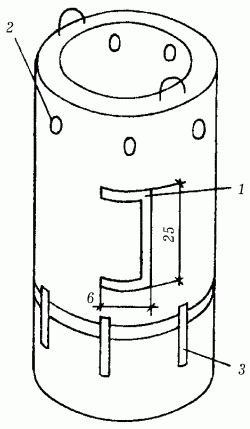

Для удобства проведения ремонтных и профилактических работ на внутренней стенке колодца на одной вертикальной линии устанавливаются скобы на расстоянии 20–25 см друг от друга. Концы этих скоб должны быть достаточно длинными, чтобы их можно было пропустить через стенку колодца и загнуть с наружной стороны.
Ширина скобы – 20–23 см, расстояние от скобы до стенки колодца – 13–15 см.
Непрерывное бетонирование, используемое при строительстве монолитных колодцев, позволяет избежать стыковых соединений.
Первоначально шахта для монолитного колодца роется, как правило, на глубину 1–1,5 м. Рядом на ровной площадке устанавливается башмак – кольцо, внешний диаметр которого превышает внешний диаметр будущего колодца. На башмаке на высоту 1 м монтируются арматура, внешняя и внутренняя опалубки: внешняя – цельная, а внутренняя – из фанерных или металлических полос высотой 25 см по мере заполнения опалубки бетоном.
Полученное бетонное кольцо опускается в шахту. После этого наращивается выступающая из кольца арматура, полосами высотой 25 см устанавливается опалубка, которая заполняется бетоном.
После того как будет готово второе метровое кольцо, шахта подрывается и бетонируется третье кольцо. Таким образом ствол колодца опускается до заданной глубины. Бетонную трубу поднимают на 70–80 см над поверхностью земли, делают оголовок и водоподъемное устройство.
