«Сегнерово колесо» – переносная установка, работающая на основе реактивного действия вытекающей воды. Установка состоит из подставки, опирающейся на лыжи, и горизонтальной трубки с двумя головками-распылителями на концах, короткой вертикальной трубки, соединяющей горизонтальную трубку со шлангом, подводящим воду.

При поступлении воды трубка начинает вращаться, разбрызгивая воду в радиусе нескольких метров. Для того чтобы изменить скорость вращения и площадь полива, нужно отклонить головки-распылители.

Дождевальные устройства с дефлекторными насадками

Наибольшей

популярностью у садоводов пользуются консольные дождевальные установки и переносной шток-дождеватель. Преимущество этих устройств состоит в том, что их легко сделать в домашних условиях. Выполненные умельцами, они нередко превосходят промышленные образцы. Де-флекторные насадки также просты в изготовлении и отличаются простотой конструкции. С их помощью можно производить полив с небольшим расходом и напором (5–10 м) воды. Радиус разбрызгивания таких насадок от 1 до 3 м, что очень удобно на небольших участках полива.

Консольная дождевальная установка

Консольная дождевальная установка очень проста по своей конструкции и состоит из дождевального консольного крыла с тремя насадками, закрепленного на вертикальной проводящей трубке, и треножника. Одна такая установка орошает участок больше 10 м2.

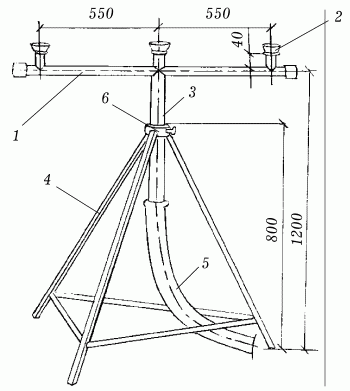

Рис. 37. Консольная дождевальная установка: 1 – дождевальное крыло; 2 – насадка; 3 – вертикальная подводящая трубка; 4 – треножник; 5 – шланг; 6 – кольцо с винтом.

Подводящую трубку и дождевальное крыло изготавливают из водопроводной трубы диаметром 3/4 дюйма, а отрезки для навинчивания насадок – из трубы диаметром 1/2 дюйма. Торцевые концы дождевального крыла заваривают или ставят на них заглушки. Треножник можно изготовить из стальных уголков размером 20 х 20 мм или прутков диаметром 10–16 мм, соединив их с помощью сварки. В верхней части треножника устанавливают кольцо с винтом для закрепления вертикальной подводящей трубки и регулировки дождевального крыла на нужную высоту. К подводящей трубке присоединяется резиновый шланг.

Конусную дефлекторную насадку изготавливают из нержавеющей стали, бронзы или любого другого прочного металла, не подвергающегося коррозии.

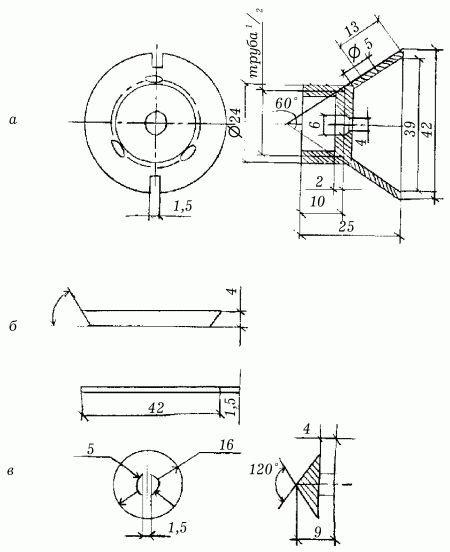

Рис. 38. Конусная дефлекторная насадка: а – корпус; б – пластина-держатель; в – конус.

Конусная поверхность дефлектора должна иметь угол 60°. Особое внимание при изготовлении детали уделяют входной части отверстия конуса. Кромки должны иметь плавные очертания, для этого снимают фаску под углом 45° и тщательно отшлифовывают.

В верхней части конуса следует сделать вырез, в который вставляют, а затем припаивают или зажимают пластину-держатель. Саму пластину изготавливают из металлической пластины толщиной 1–1,5 мм.

Для того чтобы нижние кромки не мешали прохождению воды, их заостряют или делают обтекаемыми. При монтаже конуса нужно учитывать, как правило, расстояние от водовыпускного отверстия до острия конуса, оно должно равняться величине водовыпускного отверстия. Нижнюю часть конуса

снабжают резьбой для навинчивания ее на патрубок, по которому подается вода, а в корпусе просверливают 3 отверстия диаметром 4–6 мм для сброса лишней воды.

Переносной шток-дождеватель

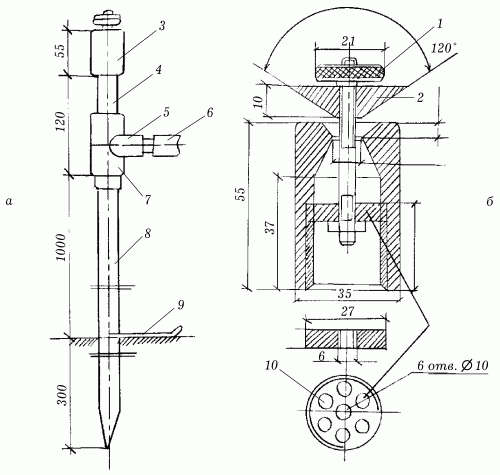

Рис. 39. Переносной шток-дождеватель и насадка к нему: а – общий вид дождевателя; б – насадка; 1 – контргайка; 2 – конус; 3– корпус насадки; 4 – патрубок; 5 – тройник; 6 – шланг; 7 – муфта; 8 – стойка; 9 – педаль; 10 – шайба решетчатая.

Установка представляет собой укрепленную на стойке дефлекторную насадку с регулируемой высотой конуса по отношению к выходному отверстию струи. Стойка укрепляется в почве при помощи костыля. Насадка состоит из корпуса, шайбы с отверстиями и подвижного дефлектора в форме конуса с осью. С наружной стороны шайба имеет резьбу для ввинчивания в корпус насадки. В центре шайбы сделано отверстие с резьбой, в которое вворачивается ось конусного дефлектора. Насадку можно изготовить на токарном станке из стали или цветного металла, стойку – из 1/2– и 3/4-дюймовых труб и фасонных частей к ним. Вода к дождевателю подается по шлангу от вентиля на трубопроводе оросительной сети.

Секторные насадки

Иногда необходимо поливать растения вдоль одной из сторон садовой дорожки, а также насаждения около дома или других построек. Чтобы избежать ненужного для некоторых растений полива и для экономии воды применяются секторные дождевальные насадки и дождевальные аппараты с вращением ствола по заданному сектору. Они позволяют поливать сектор разного размера – от 90 до 270°. Кроме того, к секторным дождевальным насадкам можно подходить с противоположной стороны полива и перемещать их на новую позицию по сухой почве.

Короткоструйная секторная насадка

Насадка состоит из корпуса и ложкообразного дефлектора. Корпус можно изготовить на токарном станке, а дефлектор с вогнутой поверхностью – из стальной пластины слесарным инструментом. Дефлектор приваривают или припаивают к корпусу. Вылетающая из отверстия корпуса струя воды попадает в центральную часть вогнутой поверхности дефлектора, отражается от нее и веером капель распределяется по поливаемой площади по сектору.

Секторная насадка со смещенным конусным дефлектором

Подобная насадка является универсальной, так как может работать с распылом воды по сектору и по кругу. Насадка состоит из корпуса конусного дефлектора, кронштейна, винта, экрана, оси. Конусный дефлектор делают диаметром несколько большим, чем при обычных насадках (равным 3–4 диаметрам выходного отверстия насадки); в верхней цилиндрической части он имеет паз для передвижения по кронштейну и отверстие для винта. На кронштейне есть два отверстия: первое – для крепления винтом конуса в положении для полива по кругу и второе – по сектору. Экран выполнен в форме двух крыльевидных отражательных плоскостей и закрепляется на оси, расположенной в нижней части кронштейна. Экран имеет хвостовик, которым он упирается в корпус и удерживается в вертикальном положении при секторном поливе.
