Чтобы замедлить старение и износ пластмассовых труб, их надо защищать от попадания прямых солнечных лучей.
Пластмассовые трубы не должны иметь вздутий и трещин. Их поверхность должна быть гладкой, торцы – зачищенными от заусенцев и строго перпендикулярными к оси. Поэтому при покупке таких труб будьте очень внимательны.
Эти трубы были разработаны не очень давно и имеют много положительных свойств. Они устойчивы к коррозии, химически нейтральны, в них не накапливаются отложения. К тому же они легко гнутся вручную и без труда огибают даже выступы стен. Имея столь фантастическую гибкость, эти трубы не теряют своей прочности. Также к несомненным достоинствам данных
При монтаже металлополимерных труб не требуется точная подгонка размеров.

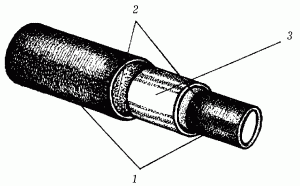

Рис. 25. Металлополимерная труба: 1 – слои полдиэтилена; 2 – связующий слой; 3 – алюминий.
Гибкие металлополимерные трубы изготавливаются из высокопрочного полиэтилена (несколько слоев сваривают внахлестку) и прослойки из алюминия.
Эти трубы продаются в комплекте с установочными тройниками, разделителями и другой арматурой, что дает возможность стыковать трубу при помощи герметичных соединений с трубами и приборами из пластмасс, бронзы, стали, латуни и значительно облегчает монтаж.
Фасонные части, имеющие антикоррозийную защиту, используются при выполнении поворотов, переходов от одного диаметра трубы к другому, ответвлений. Их используют при соединении cтальных электросварных труб со спиральным швом диаметром 254 мм, с антикоррозийным этинолевым покрытием; стальных тонкостенных спирально-шовных труб диаметром 254 мм с двусторонним цинковым покрытием; стальных труб, имеющих толщину стенок 168–1220 мм; стальных тонкостенных электросварных труб диаметром 168–426 мм со спиральным швом; стальных тонкостенных труб диаметром 200–400 мм с лакоэтинолевым покрытием; асбестоцементных труб диаметром 150–500 мм; полиэтиленовых труб диаметром 160–300 мм; чугунных труб диаметром 150–400 мм.
Для соединения труб применяются переходы, тройники, отводы, кресты и патрубки.

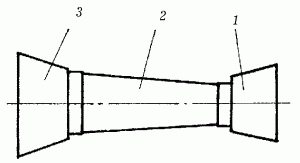

Рис. 26. Переход: 1 – втулка; 2 – переход; 3 – раструб.
Переходы используются в трубопроводах для устройства переходов от одного диаметра труб к другому.
Тройники применяются для устройства ответвлений на трубопроводах. Тройники бывают равнопроходными и переходными.

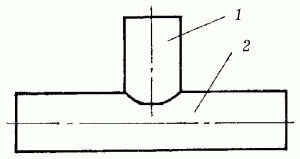

Рис. 27. Переходной тройник: 1 – штуцер; 2 – ствол.
Отводы служат для устройства поворотов трубопроводов под углом 90°.

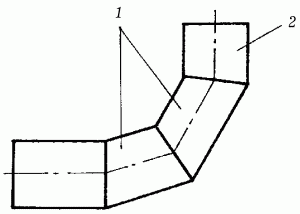

Рис. 28. Отвод: 1 – сектор; 2 – полусектор.
Кресты используют для устройства ответвлений трубопроводов.

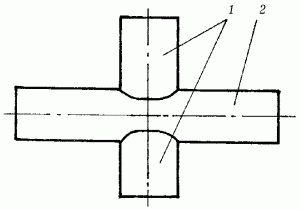

Рис. 29. Крест: 1 – штуцер; 2 – ствол.

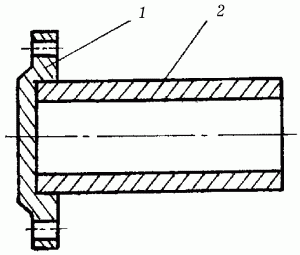

Рис. 30. Патрубок: 1 – фланец; 2 – патрубок.
Для установки трубопроводной
Стенки фасонных частей могут быть разной толщины. Это зависит от срока службы трубопровода, для которого они применяются. Для стальных труб используются фасонные части, рассчитанные на рабочее давление 2 МПа, а для остальных труб – 1,5 МПа.
Соединение фасонных частей с трубами производится по-разному. Например, с гладкими концами стальных труб фасонные части соединяются сваркой. Чугунными муфтами стыкуют стальные тонкостенные трубы с обечайками, чугунные с гладкими концами и асбестоцементные трубы.
С помощью втулок и раструбов соединяют концы тонкостенных стальных труб. Обточенный конец асбестоцементной трубы можно соединить с необточенным концом трубы с таким же диаметром с помощью перехода с раструбом и гладким концом. Фасонные части с полиэтиленовыми трубами стыкуются на фланцах.
Способы соединения труб
Соединения труб подразделяются на разъемные и неразъемные. Выбор соединения зависит в первую очередь от материала, из которого изготовлены трубы, использующиеся при прокладке водопровода.
Неразъемные соединения – это такие, которые разъединяются только в том случае, если разрушить крепление или деталь. Они производятся путем сварки и склеивания.
Сварку труб производят встык или враструб. Она соединяет трубы наиболее прочно и надежно.
Сварка враструб. Этот способ соединения труб осуществляется путем одновременного оплавления нагревательным инструментом наружной поверхности гладкого конца трубы и тонкого слоя внутренней поверхности раструба. После этого нужно очень быстро вдвинуть конец трубы в раструб.
Сварка встык. Этот способ соединения труб за-ключается в оплавлении нагревательным инструментом, а затем в соединении оплавленных поверхностей при незначительном давлении.
В домашних условиях из-за отсутствия сложного оборудования применимы не все виды сварки. Наиболее часто используется газовая и дуговая электросварка. Прежде чем выполнять сварку, следует предварительно промыть замасленные места раствором каустической соды, а затем теплой водой.
Далее нужно обработать места сварки с помощью напильника и органического растворителя. Затем кромки необходимо опилить.
Газовая сварка. Этой сваркой можно соединять и металлы, и пластмассу. Ее принцип очень прост. При сгорании газа в атмосфере образуется пламя, расплавляющее присадочный материал – проволоку, которая заполняет зазор между кромками деталей, образуя таким образом сварной шов.
Дуговая электросварка. Этот способ соединения труб широко применяется. Дуговая электросварка производится с помощью как плавящегося электрода, так и неплавящегося (вольфрамового или угольного). Во втором случае в зону плавящей дуги следует обязательно ввести присадочный материал.
Если сварка сделана правильно, не будет видно свищей. Малозаметной должна быть и линия спая.
Неразъемные соединения производят и с помощью склеивания, которое выполняется путем введения между поверхностями деталей слоя специального вещества – клея. Обычно используются следующие виды клея: эпоксидный (для металлов и пластмассы), БФ-2 (для пластмассы и металла), 88Н (для металла с резиной и резины с резиной).
