при использовании тревожных выходов двух и более регистраторов необходимо изолировать их реле;
тип входа тревоги не огранивается (может быть нормально-открытый или нормально-закрытый).
Выход сигнала тревоги
Нельзя подключать на выход тревоги цифрового видеорегистратора с нагрузкой с большой мощностью (не более 1A), при проектировании работы сигнала тревоги, необходимо предотвращать повреждение реле большим током. При использовании нагрузки с большой мощностью изолировать их дополнительным внешним реле большой
Интерфейс выхода тревоги данного оборудования нормально-открытый.
ВНИМАНИЕ, ВАЖНО!
Обращайте внимание на заземление подключаемого оборудования. Плохой контакт может привести к повреждению чипов и процессора.
Порт выхода тревоги
Выход тревоги 1-й канал (нормально-разомкнутый контакт). Внешнее оборудование выхода тревоги должно иметь свой источник питания. Для предотвращения перегрузки и повреждения регистратора при подключении внешних устройств обратите внимание на параметры реле, которые указаны в табл. 1.5.
Таблица 1.6
Параметры реле на выходе тревоги
Глава 2
Виды и особенности видеокамер
В главе рассматриваются функциональные особенности, технические характеристики, обзор функционала конкретных моделей видеокамер, предназначенных для систем видеонаблюдения, автомобильных видеорегистраторов, фальшкамер, даются практические рекомендации по их нешаблонному применению.
2.1. Камеры для стационарной установки
Некоторые видеокамеры способны автоматически адаптироваться при снижении уровня освещенности, переходя в режим монохромной съемки. Режим «день-ночь» при наличии устройства соответствующего распознавания крайне удобен при применении видеонаблюдения на охранных объектах, на которых фиксация событий должна происходить и днем, и ночью.
Камеры видеонаблюдения, работающие в данном режиме, часто устанавливают вместе с инфракрасной подсветкой.
Выбор видеокамеры полностью зависит от задач, которые ставятся перед системой видеонаблюдения.
В одних случаях достаточно будет установить монохромную камеру стандартного разрешения, в других же не обойтись без цветной камеры высокого разрешения и чувствительности, в-третьих – нужно снимать скрытно, применяя, к примеру, Advocam HD2, в иных случаях вообще можно обойтись фальшивыми камерами (фальшкамерами), которые также представлены в магазинах.
2.1.1. Фальшкамеры
Фальшкамера CS44D
Фальшивая видеокамера CS44D производства Нидерландов фирмы Roos Electroniks предназначена для установки внутри помещений. Она имеет компактные размеры, надпись по окружности корпуса «Security camera» и, как
Внешний вид устройства представлен на рис. 2.1.
Рис. 2.1. Внешний вид портативной фальшкамеры CS44D
Температурный диапазон от -10 до +30 °C определяется работоспособностью сменных источников питания. При авторских экспериментах с данным устройством установлено, что полностью заряженные аккумуляторы типоразмера АА (напряжение 1,2 В) с энергоемкостью 2000 мА/ч обеспечивают беспрерывную работу фальш-камеры в течение двух месяцев и 12 дней.
Внутри имеет вид представленный на рис. 2.2.
Рис. 2.2. Вид на устройство со снятой крышкой корпуса
Открутив 4 самореза и освободив верхнюю крышку корпуса (в форме полусферы), получаем доступ к святая святых – внутренней начинке устройства.
Питание – 2 элемента АА с общим напряжением В. Электрическая схема незамысловатая: к питанию через ограничительный резистор сопротивлением 82 Ом подключен мигающий светодиод красного свечения. Никаких включателей или других радиоэлементов не предусмотрено.
На задней крышке корпуса установлены две выемки – для крепления конструкции на стену (потолок) под саморезы с потайной головкой диаметром 4 мм.
Фальшкамера CS48DV
Фальшкамера CS48DV, предназначенная для установки на улице, представлена на рис. 2.3.
Рис. 2.3. Внешний вид фальшкамеры CS48DV
Это «фальшивое» устройство сделано производителем столь близко к оригиналу, что отличить трудно даже вблизи.
Фальшкамера CS48DV имеет отсек для батарей, полозковый включатель питания (внизу корпуса), поворотный кронштейн с встроенным низковольтным электродвигателем, фоторезистор и электрическую схему управления.
При включении питания и при приближения к фальш-камере в течение 12 секунд на ее корпусе светится красный мигающий светодиод и одновременно работает электродвигатель; таким образом, корпус псевдокамеры, закрепленный на твердой поверхности (стена, потолок, крыша), вращается влево и вправо, имитируя работу настоящей видеокамеры – профессиональной системы видеонаблюдения.
Питание – 3 элемента типа АА с суммарным напряжением 4,5 В.

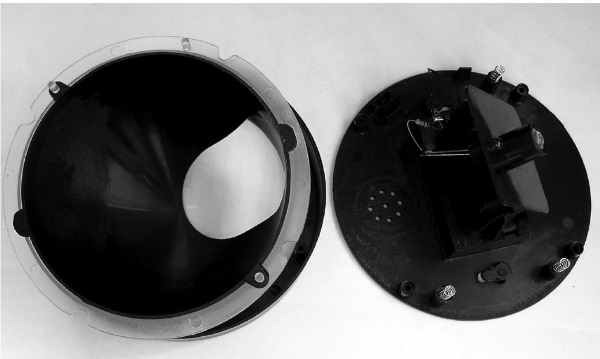

На рис. 2.4–2.7 представлен вид, иллюстрирующий внутреннее содержимое фальшивой видеокамеры.
