ХОДОВАЯ ЧАСТЬ: пять сдвоенных обрезиненных опорных катков на борт, четыре одинарных обрезиненных поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная гидропневматическая; в каждой гусенице 87 траков.
СКОРОСТЬ МАКС., км/ч: по шоссе — 61, на плаву— 10.
ЗАПАС ХОДА, км: 500.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 32; ширина рва, м — 2,5; высота стенки, м — 0,7.
СРЕДСТВА СВЯЗИ: радиостанция Р-123М, переговорное устройство Р-124.
Аэротранспортабельный плавающий бронетранспортер воздушно-десантных войск. Создан в КБ ВгТЗ на базе боевой машины десанта БМД-1 в рамках программы по повышению ее транспортных возможностей. Принят на вооружение в 1974 году. Серийное производство на ВгТЗ с 1974 года.
Серийная модификация:
БТР-Д — общая компоновка БМД-1 сохранена без изменений. Корпус удлинен, в ходовую часть добавлен шестой опорный каток, отсутствует башня с вооружением. Размещение курсовых пулеметов и амбразур для стрельбы из личного оружия десанта — как у БМД-1. Установлена система запуска дымовых гранат 902В "Туча". Во второй половине 80-х годов часть машин оснащалась 30-мм автоматическим гранатометом АГС-17 "Пламя", устанавливавшимся на кронштейне в правой части крыши корпуса.
БТР-РД (1979 г.) — противотанковый вариант. На крыше корпуса установлен ПУ комплекса 9П135М для ПТУР 9М113 "Конкурс" или 9П135М-1 для ПТУР 9М111 "Фагот". Боекомплект 4 ПТУР.
БТР-ЗД (1984 г.) — зенитный вариант с дополнительным размещением шести ПЗРК "Стрела-3" или с установкой на крыше корпуса 23-мм спаренной автоматической зенитной пушки ЗУ-23-2 на полевом лафете.
Бронетранспортеры БТР-Д поступали на вооружение воздушно-десантных войск Советской Армии. В каждой воздушно-десантной дивизии по штату полагалось иметь 69 машин этого типа. В противотанковой батарее воздушно-десантного полка — 6 БТР-РД.
На базе БТР-Д были созданы CAO 2С9 "Нона", машина управления артиллерии 1В119 "Реостат", командно-штабная машина КШМ-Д "Сорока", бронированная ремонтно-эвакуационная машина БРЭМ-Д, санитарный бронетранспортер, а также станция пуска и управления дистанционно-пилотируемым летательным аппаратом типа "Шмель" (комплекс воздушного наблюдения местности "Малахит").
На экспорт БТР-Д не поставлялся. Использовался Советской Армией в Афганистане, российскими миротворческими силами в Южной Осетии и Абхазии, российскими контингентами Международных сил по поддержанию мира в Боснии (IFOR) и Косово (KFOR). БТР-Д и машины на его базе применяются Российской Армией в Чечне.

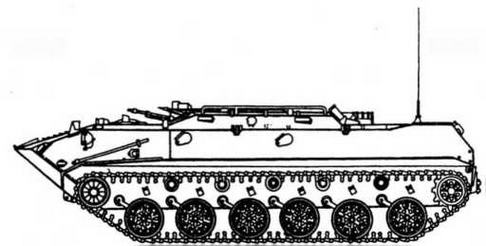

БТР-Д

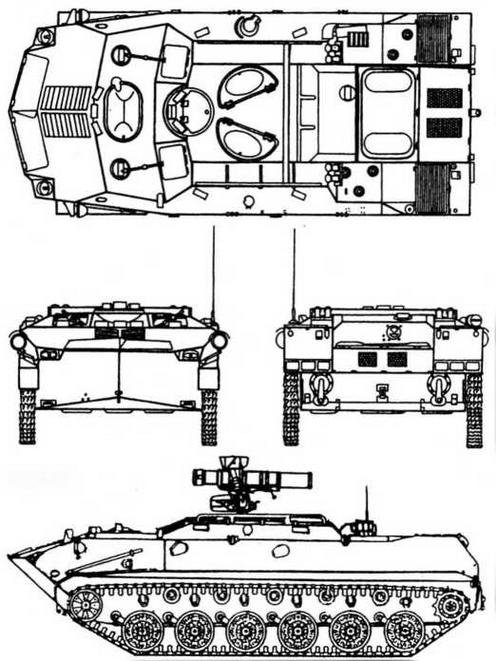

БТР-РД
БОЕВАЯ МАССА, т: 8.
ЭКИПАЖ, чел.: 3.
ДЕСАНТ, чел.: 10.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5883, ширина — 2630, высота — 1650...2000, клиренс — 100...450.
ВООРУЖЕНИЕ: 2
БОЕКОМПЛЕКТ: 2000 патронов.
БРОНИРОВАНИЕ, мм: противопульное. Двигатель и трансмиссия: как у БМД-1.
ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, пять обрезиненных одинарных поддерживающих катков, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная гидропневматическая.
СКОРОСТЬ МАКС., км/ч: по шоссе — 60, на плаву —10.
ЗАПАС ХОДА, км: 500.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 32, ширина рва, м — 2,5, высота стенки, м — 0,7.
СРЕДСТВА СВЯЗИ: радиостанция Р-123М, переговорное устройство Р-124.
Представляет собой глубокую модернизацию БМД-1 по линии усиления огневой мощи. Разработана в КБ ВгТЗ. Принята на вооружение Советской Армии в 1985 году. Серийное производство на ВгТЗ с 1985 года.
Серийная модификация:
корпус, двигатель, трансмиссия, ходовая часть — как у БМД-1. Новая одноместная башня с вооружением. Углы возвышения пушки позволяют вести огонь как по наземным, так и по воздушным целям. Курсовой пулемет установлен в правой части корпуса.
БМД-2 поступали на вооружение только Советской Армии. Использовались в боевых операциях в Афганистане, а также в составе российских миротворческих сил в Абхазии и Боснии.
На базе БМД-2 выпускалась командирская машина БМД-2К.

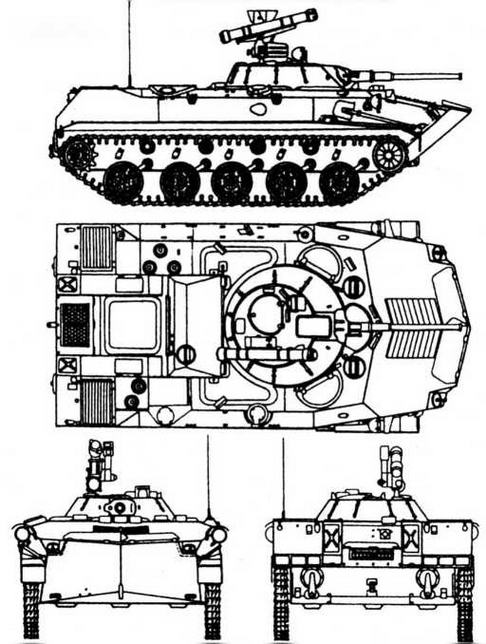

БМД-2
БОЕВАЯ МАССА, т: 8,2.
ЭКИПАЖ, чел.: 2.
ДЕСАНТ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5970, ширина — 2700, высота —1830...2180, клиренс — 100. .450.
ВООРУЖЕНИЕ: 1 автоматическая пушка 2А42 калибра 30 мм, 1 комплекс 9П135М для ПТУР 9М113 "Конкурс" или 9М135М-1 для ПТУР 9М111 "Фагот", 2 пулемета ПКТ калибра 7,62 мм.
БОЕКОМПЛЕКТ: 300 выстрелов, 3 ПТУР, 2980 патронов.
СТАБИЛИЗАТОР ВООРУЖЕНИЯ: двухплоскостной электромеханический 2Э36-3.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный прицел БПК-2-42, перископический прицел 1ПЗ-3.
БРОНИРОВАНИЕ, мм: противопульное.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у БМД-1.
СКОРОСТЬ МАКС., км/ч: по шоссе — 61, на плаву — 10.
ЗАПАС ХОДА, км: 500.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 32; ширина рва, м — 2,5; высота стенки, м — 0,7.
СРЕДСТВА СВЯЗИ: радиостанция Р-173, переговорное устройство Р-174.
Боевая машина десанта нового поколения. Предназначена для оснащения как парашютных частей, так и морской пехоты. Разработана в СКБ ВгТЗ. Принята на вооружение и запущена в серийное производство на ВгТЗ в 1990 году.
