ТРАНСМИССИЯ: однодисковое сцепление сухого трения, четырехскоростная коробка передач, коробка отбора мощности на водометный движитель и насос гидросистемы дополнительных колес, двухступенчатая раздаточная коробка с редуктором отбора мощности на дополнительные колеса, редукторы привода дополнительных колес, цепные передачи, карданные передачи, главные передачи переднего и заднего мостов.
ХОДОВАЯ ЧАСТЬ: колесная формула 4x4, размер шин 12.00-18", давление воздуха в шинах регулируется от 3 до 0,5 кг/см^2, подвеска на четырех продольных полуэллиптических рессорах, гидравлические рычажно-поршневые амортизаторы по четыре на каждом мосту, четыре
СКОРОСТЬ МАКС., км/ч: на суше — 80, на плаву — 9.
ЗАПАС ХОДА, км: на суше — 500, на плаву — 85.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м —1,22; высота стенки, м — 0,4.
СРЕДСТВА СВЯЗИ: радиостанция Р-113.
Разработана на базе шасси БРДМ с изменением компоновки и улучшением боевых и технических характеристик. Разработана в КБ ГАЗа. Принята на вооружение в 1962 году. Серийное производство осуществлялось на ГАЗе с 1963 по 1989 год.
Серийные модификации:
БРДМ-2 — закрытый герметичный корпус сварен из катаных броневых листов, герметизирован и оборудован нагнетателем. Отделение управления расположено в передней части, боевое — в средней, силовое — в кормовой. Двигатель мощностью 1400 л.с., самоблокирующиеся дифференциалы, термосифонный подогреватель, калориферный отопитель корпуса, лебедка, навигационная аппаратура ТНА-2, более мощная радиостанция, новые приборы наблюдения. Над боевым отделением установлена башня, заимствованная у бронетранспортера БТР-60ПБ. Принцип действия ходовой части, включающей в себя помимо двух основных ведущих мостов два опускаемых вспомогательных, идентичен БРДМ.
Боевая машина 9П122 (ГАЗ-41-06, 1969 г.) — ПУ самоходного ПТРК 9К11. Выдвижной пакет из шести направляющих с ПТУР 9М14М "Малютка-М" вместо пулеметной башни. Система управления — ручная, по проводам. Дополнительный возимый боекомплект 8 ПТУР.
Боевая машина 9П133 — ПУ самоходного ПТРК 9К11П. Выдвижной пакет из шести направляющих с ПТУР 9М14П "Малютка-П". Дополнительный возимый боекомплект 10 ПТУР.
Боевая машина 9П148 (ГАЗ-41-08, 1973 г.) — ПУ самоходного ПТРК 9К113. Выдвижной пакет на пять пусковых контейнеров с ПТУР 9М113 "Конкурс" или 9М111 "Фагот". Система управления — полуавтоматическая, по проводам. Боекомплект — 25 контейнеров в механизированной боеукладке.
БРДМ-2у — командирский вариант. Отличался от базового отсутствием башни с вооружением и установкой дополнительной радиостанции.
БРДМ-2рхб — химическая разведывательная машина. Оснащена специальными средствами химической и радиационной разведки: автоматическим газосигнализатором ГСА-12, войсковым прибором химической разведки ВПХР, измерителем мощности дозы радиационного заражения ДП-5В, рентгенометром ДП-ЗБ.
БРДМ-2

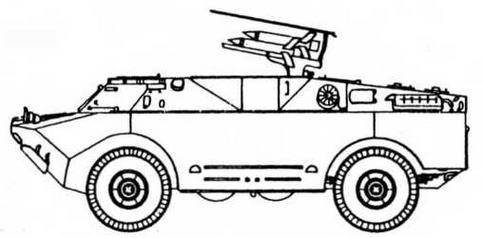

< image l:href="#"/>9П122

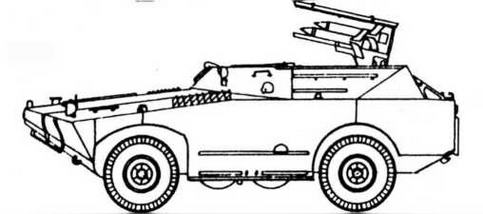

9П148
БРДМ-2у

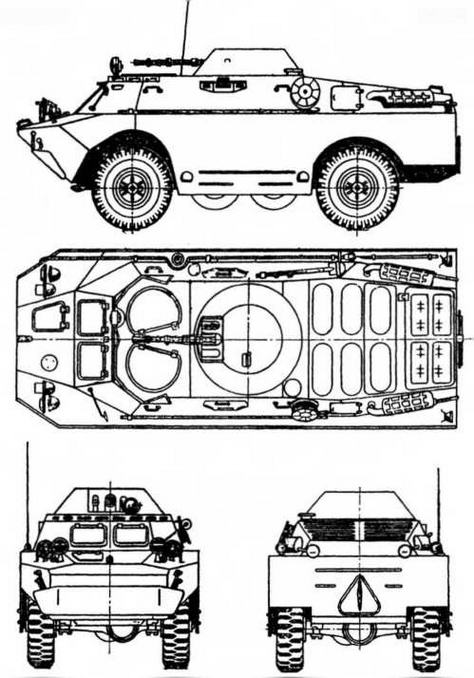

БРДМ-2
На базе БРДМ-2 была создана ПУ 9П31 зенитно-ракетного комплекса "Стрела-1М", поступавшая в зенитные ракетно-артиллерийские батареи полкового подчинения.
БРДМ-2 использовались Советской Армией во время боевых операций в Афганистане, главным образом, для несения патрульной службы и охранения. По западным данным, на 1995 год в Российской Армии имелось около 2400 БРДМ-2 (по-видимому, включая ПТРК).
БРДМ-2 и машины на ее базе, включая ПТРК и ЗРК, активно экспортировались и в разные годы состояли или состоят на вооружении в Алжире (115 единиц на 1995 г.), Анголе, Афганистане, Бенине (12), Болгарии, Боснии и Герцеговине, Венгрии (только ПТРК и ЗРК), Вьетнаме, Гвинее, Гвинее-Бисау (12), ГДР, Египте, Замбии, Израиле (трофейные египетские), Ираке, Йемене, Кабо Верде (4), Конго, Латвии (2), Ливии (242), Литве (10), Мадагаскаре (26), Мали (20), Мозамбике, Намибии, Никарагуа (70), Перу (15), Польше, Румынии (121), Сейшелах (6), Сирии (600), Словении, Сомали, Судане (30), Танзании (24), Хорватии, Центральной Африканской Республике (4), Экваториальной Гвинее (6), Эстонии (3), Эфиопии, Югославии (ПТРК и ЗРК).
Боевое крещение БРДМ-2 и машины на ее базе получили в ходе "Войны судного дня" в 1973 году, когда активно применялись египетскими и сирийскими войсками. Впоследствии использовались во Вьетнаме, в ирано-иракской войне, в многочисленных локальных военных конфликтах, военных переворотах и связанных с ними внутренних беспорядках в Африке и Азии. По-видимому, последняя поставка БРДМ-2 за рубеж состоялась в 1995 году, когда 45 машин этого типа были подарены Россией вновь созданной Палестинской автономии.
БРДМ-2 состоят на вооружении армий всех стран СНГ и достаточно активно используются в различных "горячих точках" на его территории.
БОЕВАЯ МАССА, т: 7.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4750, ширина — 2350, высота — 2310, база — 3100, колея передних колес/ задних колес — 1840/1790, дорожный просвет — 340.
ВООРУЖЕНИЕ: 1 пулемет КПВТ калибра 14,5 мм, 1 пулемет ПКТ калибра
7.62 мм.
БОЕКОМПЛЕКТ: 500 патронов калибра 14,5 мм, 2000 патронов калибра 7.62 мм.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел ПП-61А.
БРОНИРОВАНИЕ, мм: лоб корпуса — 6...10, лоб башни — 6.
ДВИГАТЕЛЬ: ГАЗ-41, 8-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 140 л.с. при 3200 об/мин, рабочий объем 5530 см^3.
ТРАНСМИССИЯ: однодисковое сцепление сухого трения, четырехскоростная коробка передач в сборе с коробкой отбора мощности на водомет, раздаточная коробка в сборе с коробками отбора мощности на дополнительные колеса и лебедку, карданные передачи, главные передачи переднего и заднего мостов, карданная передача и редуктор водометного движителя, карданная передача лебедки, карданная и цепная передачи дополнительных колес.
