Разработана и более простая гидроакустическая станция. Она включает тракты шумопеленгования, эхо- пеленгования и пассивной локации. Поиск и обнаружение целей ведется в режиме шумопеленгования с применением кореляционного метода обработки сигнала. После обнаружения цели дистанция до нее измеряется путем излучения направленной одиночной посылки или методом пассивной локации.
В целях повышения эффективности использования средств гидроакустического наблюдения на подводных лодках имеют также приборы для измерения скорости распространения звука в воде и для сигнализации о начале возникновения кавитации гребных винтов,
Для повышения эффективности использования ГАС имеется прибор построения лучевых картин по вводимым данным о фактическом распределении скорости распространения звука с увеличением глубины. Система способна функционировать в режиме тренажера с имитацией сигналов, поступающих на ее вход от различных целей. Вся текущая информация, вводимая в систему в процессе ее боевой работы и вырабатываемая ею, может быть записана для последующего воспроизведения и анализа. Систему обслуживают один-два оператора.
ГАС других типов имеют цилиндрические секционированные антенны. Для кругового обзора пространства статически формируются 96 лепестков диаграммы направленности.
Определение координат обнаруженных целей и слежение одновременно за несколькими осуществляется во всех режимах с помощью ЭВМ. В активном режиме для получения максимальной дальности действия предусмотрено согласование параметров излучения (излучаемой мощности, частоты, вида модуляции посылки) с фактическими гидрологическими условиями в районе наблюдения.
В режиме обнаружения сигналов .гидролокаторов определяются пеленг на источник сигнала, его частота и амплитуда, длительность импульсов, частота их следования и классифицируются источники излучения по совокупности всех этих признаков.
Станция также может работать и во вспомогательных режимах: тренажера, лучеграфа и автоматического контроля технического состояния, обеспечивающего обнаружение неисправных модулей.
На пульте ГАС находятся все органы управления и два экрана. На одном из них с трехцветной индикацией, представляющем собой индикатор кругового обзора, одновременно отображаются в центральной части полная обстановка со своим кораблем в центре и круговой шкалой пеленгов, а по краям – полная текстовая информация о сопровождаемых целях (дистанции, пеленги, величины доплеровских сдвигов частот, курсы, скорости), данные о курсе и скорости своего корабля, о режиме и параметрах работы ГАС. На втором экране высвечиваются текстовые иерархические матрицы, обработка которых позволяет оптимизировать процесс управления аппаратурой. Такое представление информации, значительно упрощает обслуживание и эксплуатацию станции и позволяет выполнять это одному оператору.
В ноябре 1983 года АПЛ класса VICTOR-III получила задание снять шумовые и другие характеристики четвертого американского ракетоносца типа «Огайо».
По мнению экипажа, молодой честолюбивый капитан нашей субмарины, вдохновленный примерами героев-подводников Отечественной войны, решил чуть ли не зайти в бухту базы супостата.
Для акустической маскировки К-324 в Саргассовом море поднырнула под небольшое суденышко, следовавшее подходящим курсом. Все шло нормально, как вдруг скорость нашей ПЛ стала быстро падать, несмотря на повышение оборотов турбины до максимума.
Никакие ухищрения и догадки экипажа к положительным результатам не привели – скорость упала до трех узлов.
Ничего
Для осмотра основного винта заполнили носовые цистерны, лодка приобрела приличный дифферент на нос и аварийная команда, вооруженная двумя «Калашниковыми» и двумя ПМ (весь имеющийся на советской АПЛ арсенал) осмотрела кормовую часть. Так и есть, на валу оказался намотанным какой-то кабель, очень прочный, не поддающийся ни лому, ни автоматным очередям: все усилия оказались тщетными.
Командир принял решение – идти на Кубу в надводном положении. Тут-то ее и запечатлели американские летчики, моряки и туристы на прогулочных яхтах.
С горем пополам до Кубы доползли. Командира сразу вызвали на «ковер». Но, вопреки печальным предположениям о его судьбе, вернулся капитан «на коне» -злосчастный кабель, намотанный на винт отчаянным подводником, оказался ничем иным, как новейшей американской гидроакустической антенной, которую испытывали на невзрачном суденышке беспечные американцы.
Наши ученые и технологи получили бесценные материалы для изучения…

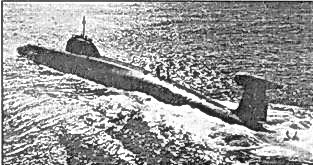

Аварийная ПЛ К-324 в Саргассовом море

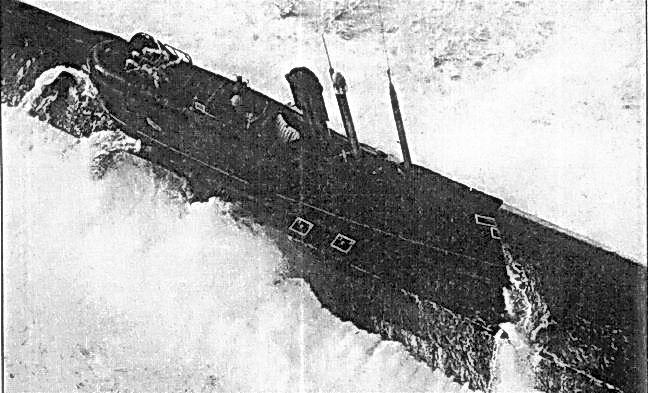

ПРОЕКТ 641 FOXTROT CLASS
«Челябинский комсомолец» (с 18 января 1963 г.), «Ярославский комсомолец» (с 15 февраля 1965 г.), «Псковский комсомолец» (с 3 июня 1966 г.), «Брянский комсомолец», «Владимирский комсомолец» (с 23 сентября 1967 г.), «Ростовский комсомолец» + 39 единиц. Код НАТО: 45-го класса FOXTROT. Водоизмещение: 1950/2500 т. Размеры: 91,3x7,5x5,1 м.
Силовая установка: 3 дизеля, 6000 л.с.; 3 электродвигателя, 5200 л.с.; 3 винта. Автономность: 90 суток.
Вооружение: 10-533 мм ТТ (6 нос, 4 корма), 22 торпеды или 32 мины. Скорость: 16/16 узлов. Дальность хода: 16000 миль (8 узлов). Экипаж: 75 человека.
Навигационно-акустическое оборудование: гирокомпас «Курс-5», лаг ЛР-2, эхолот НЭЛ-5, эхоледомер ЭЛ-1, РЛС «Буря», РЛС «Накат», ответчик «свой-чужой» «Хром-К», ГАС кругового обзора «Тулома», ГАС «Арктика», ГАС обнаружения гидролокаторов «Свет М», антенна передатчика ВЧ «Ива».
Строительство: в 1958-1971 г.г. в Ленинграде (заводы «Судомех», «Адмиралтейский»), Поставлялись на Кубу (7 февраля 1979 г., март 1980 г., февраль 1984 г.), в Индию (апрель 1968 г., март 1969 г., ноябрь 1969 г., февраль 1970 г., ноябрь 1973 г., декабрь 1973 г., октябрь 1974 г., февраль 1975 г.), в Ливию (декабрь 1976 г., две – февраль 1978 г., февраль 1981 г., январь 1982 г., февраль 1983 г.). 9 ПЛ в резерве. Главный конструктор С.А. Егоров, затем З.А. Дери- бин.
Назначение: ПЛ класса FOXTROT -большая лодка, предназначенная для дальних походов и несения патрульной службы на океанских позициях. Дальнейшее развитие класса ZULU.
