Рис. 43. Печь-каменка на твердом топливе: 1 – корпус печи; 2 – глазок; 3 – зольник; 4 – колосниковая решетка; 6, 7, 9 – дымоходы; 5 – топливник; 8 – камни; 10 – дымоход; 11 – щели для нагретого воздуха; 12 – водогрейная труба.
Печь-каменка конструкции Ф. И. Мартынкевича
Эта печь соответствует конструкции и размерам бани, схематически изображенной
Печь в такой бане имеет много достоинств:
– имеет невысокую себестоимость;
– занимает мало места;
– быстро нагревается;
– позволяет пользоваться сухим паром длительное время;
– экономична в отношении расхода топлива;
– ею можно нагревать воду в количестве, достаточном для всей семьи;
– отапливает не только парильню, но и моечную;
– безопасна, исключает возможность возникновения пожара, отравления угарным газом;
– высушивает всю баню;
– не требует частого ухода.
Рис. 44. Печь-каменка со встроенным баком для воды конструкции Ф. И. Мартынкевича.
1 – кирпичный фундамент; 2 —дверка поддувала; 3 —дверка топливника; 4 – емкость для воды; 5 – металлическая сетка; 6 – зазор между каменной засыпкой и надевающейся водой; 7 – отверстие для залива воды; 8 – дымоход; 9 – каменная засыпка; 10 – сливная труба с краном.
Эта печь-каменка (рис. 44, 45) устанавливается на основание из кирпича. Она имеет П-образную форму и изготавливается из листовой стали толщиной 3 мм. Зазоры между двойными стенками используются в качестве емкости для горячей воды (6 л), которая закипает в печи через 40–50 минут после того, как ее затопят. Камни и вода нагреваются от стенок топки. Для того чтобы вода не забирала температуру от камней, между ними сделан зазор в 10 мм.
Труба дымохода нагревает воду в баке на 10 л, который приварен вокруг нее. В нагретой воде из этого бака можно стирать даже на следующий день.
Печь-каменка для дачи
Для корпуса этой печи вы можете использовать металлическую бочку. Вырежьте у нее в дне отверстие размером 450×250 мм, через которое будет просыпаться зола. Затяните это отверстие решеткой из металлических прутков, приварив их к днищу бочки. Расстояние между прутками решетки – б мм.
Наверху бочки оставьте кромку шириной 10 мм, на которой будет стоять бак с водой.

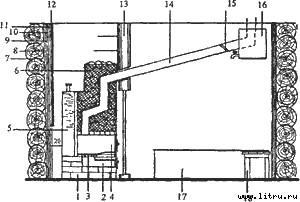

Рис. 45. Схема применения печи конструкции Ф. И. Mapтынкевича: 1 – кирпичный фундамент печи; 2 – поддувало; 3 – колосниковая решетка; 4 – топливник; 5 – емкость с водой; 6 – каменная засыпка в металлической сетке; 7 – утеплитель; 8 – гидроизоляция; 9 – пароизоляция; 10 – вагонка; 11 – асбест; 12 – лист жести 1,5–2 мм; 13 – стена между парной и моечной; 14 – дымоход; 15 – задвижка, регулирующая тягу; 16 – бак с водой на 10 л; 17 – ванна
Место соединения бака и корпуса бочки промажьте смесью глины и песка в соотношении 1:1. Чуть ниже водяного бака приварите трубу для дымохода.
В корпус печи вварите трубы, которые затем заполните каменной засыпкой для получения пара, лишенного угарного газа. В такой печи парообразование будет непрерывным, так как камень отделен от топки. По этой причине не нужно гасить печь во время промывки.
При непрерывном горении топки вода в баке начнет закипать. Поэтому отлейте ее часть и долейте холодной воды. Влажность атмосферы бани не будет слишком сильно повышаться.
Для этой печи соорудите кирпичный фундамент на листе жести. Сделайте в фундаменте выемку для подзольника.
Во избежание повреждения стенок печи-бочки из-за высоких температур обложите их огнеупорным кирпичом (рис. 46).
Рис. 46. Печь-каменка для дачи: 1 – водогрейный бак; 2 – глино-песчаная замазка; 3 – каменная засыпка; 4 – топка; 5 – облицовка кирпичом; 6 – фундамент; 7 – подзольник.
Электрокаменки
В современных банях нагрев до температуры 300 °C чаще всего осуществляется электрокаменкой со встроенным устройством автоматического контроля и регулирования (финские, шведские, германские печи). Устройство отключает электронагреватель при превышении температуры стенок выше допустимой нормы, а также при погасании пламени в топке при попадании на печь, например, полотенца.
Электрокаменка в семейной бане должна быть оборудована ограничителем температуры, который отключает электронагреватель при достижении температуры воздуха в помещении 140 °C, и реле времени, которое отключает электронагреватель через заданное время непрерывной работы (до 5 часов). Зарубежные фирмы выпускают много видов электрокаменок. Если вы обладаете достаточными средствами, то лучше приобрести хорошую и надежную печь.
К сожалению, наша промышленность почти не выпускает такие печи малой мощности для семейных бань. Отечественные электокаменки предназначены в основном для общественных бань.
Самая известная из них – электрическая печь-каменка, которая выпускается Новосибирским заводом электротехнического оборудования. Она имеет мощность 12 кВт. В ее металлическом корпусе помещается камера с ТЭНами. Поверх крышки камеры уложены камни. Принцип работы этой печи таков: воздух, проходя через отверстия, разделяется на два потока. Один поток нагревает камни, а другой – идет по кольцевому зазору, окружающему кожух (рис. 47).
Вы можете сами соорудить электрокаменку, поставив на электропечь закрытого типа металлическую коробку с камнями. Но предварительно вы должны рассчитать необходимую мощность печи по отношению к размерам вашей бани, объему парной, качеству теплоизоляции стен бани и температуре ее атмосферы.
Рассчитывается мощность печи так: 1 м3 объема парной требует 0,7 кВт мощности печи. Если высота потолка вашей бани равна 2 м, то для обогрева 1 м2 площади парильни вам потребуется 1,4 кВт энергии.
