Рис. 47. Электрокаменка Новосибирского завода электротехнического оборудования: 1 – корпус; 2 – камера; 3 – ТЭНы; 4 – отверстия; 5 – изоляторы; 6 – кронштейны.
Для того чтобы увеличить запас тепла, уложите на каменку побольше камней. Желательно отапливать баню электрокаменкой с системой мягкого нагрева. При этой системе каменная засыпка и воздух в парной нагреваются раздельно. Это дает возможность при нагревании
Печи-каменки на жидком топливе
Печи-каменки могут отапливаться жидким топливом следующих видов:
– дизельное топливо;
– керосин;
– печное дистиллированное топливо (ПДТ);
– мазут.
Для горения топлива в печах-каменках оно должно испаряться с тонкого слоя на дне горелки или разбрызгиваться о дно горелки. В процессе смешения с воздухом топливо нагревается, нагревая воздух бани и камни в печи-каменке.
В целях пожарной безопасности используйте для топки бани лишь перечисленные виды жидкого топлива с высокой температурой вспышки. Такое топливо трудно воспламеняется, поэтому относительно безопасно. При транспортировке, хранении и использовании топливо должно находиться в канистрах, бидонах или другой легкой закрытой таре.
Основная часть такой печи-каменки на жидком топливе – горелка, над которой устанавливается капельница с жидким топливом. Для устройства горелки можно приспособить цилиндр из жаростойкого чугуна или стали, заполненный наполовину кусками металла или камня. Эта засыпка обеспечивает предварительный нагрев воздуха и более равномерное смешение его с парами топлива.
Не используйте под горелку тонкостенные металлические цилиндры – они скоро придут в негодность из-за высокой температуры печи.
Бак с жидким топливом должен находиться вне парилки. От него отводится труба с фильтром и двумя вентилями. Один вентиль служит для отключения фильтра, а другой – для регулирования расхода топлива. В топку печи трубки должны входить через нижнюю щель в дверке.
Регулирующий вентиль должен быть защищен фильтром от засорения. По трубке жидкое топливо подается в капельницу, откуда оно капает и разбрызгивается на горелке. Особое внимание обратите на установку капельницы. Расположите ее так, чтобы вы могли наблюдать за процессом попадания топлива на горелку. Внизу горелки должно быть отверстие для сливной трубки, которое соединяется со сливным баком, большим по объему, чем бак с топливом. Сливной бак тоже должен находиться вне бани (рис.48).

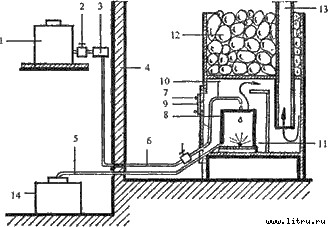

Рис. 48. Печь-каменка на жидом топливе: 1 – бак с топливом; 2 – вентиль; 3 – фильтр; 4 – стена парной; 5 – сливная труба; 6 – труба для подачи топлива; 7 – дверь топливника; 8 – горелка; 9 – глазок; 10 – капельница; 11 —топливник печи; 12 – каменная засыпка; 13 —дымоходная труба; 14 – сливной бак.
Разжигая печь, сначала сожгите в цилиндре горелки легковоспламеняющийся материал, пропитанный жидким топливом. Только после этого обеспечьте попадание топлива на горелку. При полном сгорании топлива не должна образовываться сажа.
Современные бани оснащаются печами-каменками для газообразного или жидкого топлива производства
Рис. 49. Печь-каменка фирмы «Васта»: 1 – перепускной газоход; 2 —дымоход; 3 – задняя секция; 4 – камера сгорания; 5 – горелка; 6 – внутренний корпус; 7 – внешний корпус; 8 – прочистка.
«Васта» выпускается нескольких размеров и может быть использована в бане с парилкой объемом от 6 до 40 м3. Масса загружаемых в печь открытых камней – 45–70 кг. Нагреваются они теплым воздухом, нагретым между стенками топливника и задней секции и поступающим через металлические стенки газоходов.
Печь «Васта» оснащена реле времени, ограничителем температуры (максимальная температура нагрева парной – 140 °C), регулятором расхода топлива, регулятором температуры.
Финские каменки на жидком топливе для общественных бань накапливают большой запас тепла. Они могут вмещать большое количество камней (800 кг).
Газовоздушные печи-каменки
Газовоздушные печи-каменки работают на сжиженном газе из баллона. Они должны иметь устройство для отвода продуктов сгорания в газоход, куда монтируют стальную коробку с камнями. Температура нагрева камней в этой печи 180–200 °C.
Если вы хотите поддерживать в бане самую высокую температуру, то в топливнике газовоздушной печи установите газовую горелку с трубкой для подачи воздуха.
Газовоздушные печи-каменки имеют большой недостаток – высокую пожаро– и взрывоопасность. При работе печи могут произойти отрыв пламени за счет изменения тяги в дымоходе, накопление в топке взрывчатой смеси газа с воздухом при потухшем пламени, поступление в помещение продуктов сгорания с повышенным содержанием угарного газа.
Следует соблюдать меры предосторожности:
– обеспечить проверку печи представителями пожарной охраны и служб по эксплуатации газового оборудования с оформлением акта о пригодности печи к работе на газовом топливе;
– топить печь должен опытный человек, знакомый с работой газовых печей;
– не оставлять работающую печь без присмотра.
Печи-каменки периодического режима действия
Печи-каменки периодического действия складывают из кирпича. Они имеют толстые стены, долго сохраняющие тепло и обеспечивающие необходимую продолжительность действия бани. Объем каменной засыпки в кирпичной каменке больший, чем в каменках постоянного действия. Максимальная температура нагрева каменной засыпки в нижней части – 1100 °C, а в верхней – 600 °C. При малиновом свечении камней сажа на них выжигается, оставляя камни чистыми.
Каменную засыпку в печи-каменке нужно закрыть плотной металлической крышкой или дверкой. Открывайте их только после полного сгорания топлива.
Отделив камни от дымовых газов надежной плитой, вы можете подтапливать печь во время банных процедур. В этом случае ваша печь может стать печью комбинированного режима действия.
Топка кирпичной печи каменки
Лучше всего топить печь дротом. Нежелательно использовать уголь для топки каменки. Топка углем имеет много недостатков:
