При движении поршня вниз дисковой клапан 5 закрывается и вода из-под поршня поступает через открытый поршневой клапан 8 в освобождающееся пространство над поршнем.
При движении поршня вверх поршневой клапан 8 закрывается и водяной столб над поршнем поднимается в водоприемный резервуар 10.
Под поршнем в это время создается разрежение. За счет этого разрежения клапан 5 открывается и вода поднимается в пространство под поршень. Для возвратно-поступательного движения поршня служит шток 9, шарнирно соединенный с балансиром 11. Для осуществления механической перекачки воды из скважины устанавливают обратный клапан 4 для того, чтобы совместить работу электронасоса и поршневого насоса.
Для перекачки воды из колодцев
• Электрический центробежный насос состоит из двух основных частей: электродвигателя и лопастного центробежного насоса. Рабочее колесо вместе с лопастями заключено в корпус, выполненный в виде улитки. К приемному и нагнетательному отверстиям корпуса присоединяются всасывающий и напорный трубопроводы. Рабочее колесо с лопастями соединяется с валом электродвигателя. Вода, заполняющая насос, при вращении рабочего колеса под действием центробежной силы выбрасывается из корпуса в напорный трубопровод. Во время вращения рабочего колеса во всасывающем патрубке насоса создается разрежение, за счет которого вода непрерывно поступает во всасывающий трубопровод. Насосы центробежного типа могут работать только в том случае, если рабочее колесо, а, следовательно, и всасывающий трубопровод заполнены водой. Поэтому, чтобы удерживать воду внутри насоса при его остановке, на конце всасывающего трубопровода должно быть установлено приемное устройство с обратным клапаном.
Внимание
Если насос запускают в работу впервые после монтажа или ремонта, то в его корпус предварительно заливают воду, обращая внимание на то, чтобы не образовывались воздушные пробки.
Работа насоса характеризуется производительностью и напором. Насос следует подбирать с таким расчетом, чтобы его производительность соответствовала часовому расходу воды в системе водоснабжения, а напор был достаточен для подъема воды на требуемую высоту и преодоления сопротивлений трубопроводов и арматуры.
В табл. 8 приведены технические характеристики центробежных насосов типов К, КМ, НДВ, Ф, а в табл. 9 – малогабаритных бытовых центробежных электрона сосов.

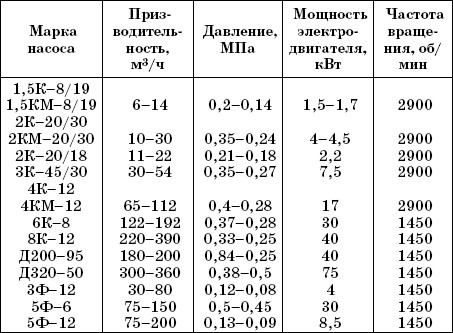

Таблица 8
Технические характеристики центробежных насосов типов К, КМ, НДВ, Ф
Недостаток центробежных насосов – необходимость предварительной заливки водой. Этого недостатка лишены шестеренчатые насосы, которые не требуют заливки водой. Шестеренчатые насосы менее производительны и менее надежны, чем центробежные насосы.
Широкое распространение получили объемно– инерционные насосы с электромагнитным вибрационным двигателем. Принцип их действия основан на использовании электромагнитных колебаний, передаваемых клапану-плавнику. При сравнительно небольшой потребляемой мощности (250 Вт) и малой массе производительность таких насосов достигает 1,5 м3/час при максимальном напоре 40 м.

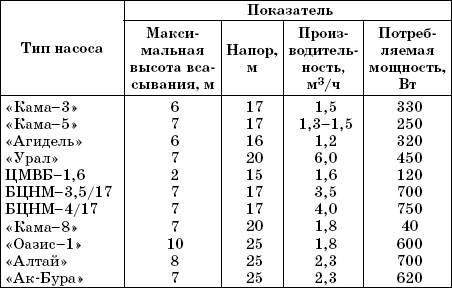

Таблица 9
Технические характеристики бытовых электронасосов
• Электромагнитные насосы не имеют трущихся поверхностей,
• Электромагнитные (вибрационные) насосы предназначены для подъема воды из колодцев и трубчатых скважин при их непосредственном погружении в воду без предварительной заливки водой. Питаются насосы от однофазной сети переменного тока при длительном режиме работы.
Совет
При наличии водозабора из колодца или скважины с насосной установкой целесообразно применять систему водоснабжения с водонапорным баком. Как правило, водонапорный бак оборудуется автоматикой для включения и выключения электронасоса.

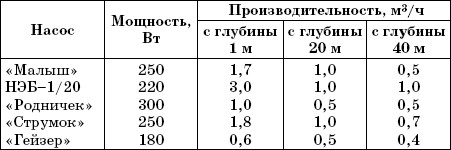

Таблица 10
Технические характеристики электромагнитных (вибрационных) насосов
Объем бака принимают равным 20–25 % суточного водопотребления жилого дома и для средней семьи из 4-х человек – составляет около 150–200 литров. В качестве бака удобно использовать металлическую бочку и устанавливать ее нужно в наиболее высоком месте дома, чаще всего на чердачном перекрытии. Для того, чтобы вода не замерзала в холодное зимнее время, водонапорный бак необходимо тщательно теплоизолировать. Водонапорный бак целесообразно изготавливать из нержавеющего материала или тщательно обработать изнутри антикоррозийным покрытием. Бак оборудуют системой подающих, отводящих, переливных и спускных трубопроводов.

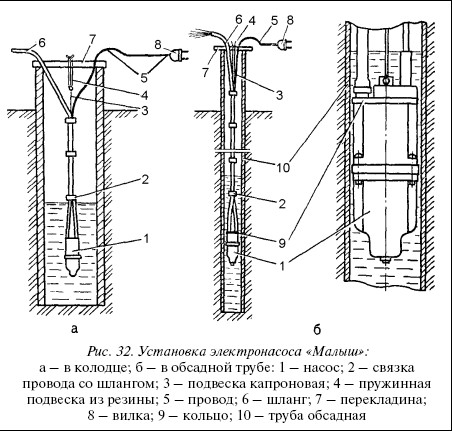

Рис. 32. Установка электронасоса «Малыш»:
а – в колодце; б – в обсадной трубе: 1 – насос; 2 – связка провода со шлангом; 3 – подвеска капроновая; 4 – пружинная подвеска из резины; 5 – провод; 6 – шланг; 7 – перекладина; 8 – вилка; 9 – кольцо; 10 – труба обсадная
Но не всегда возможна установка водонапорных баков, потому существует второй вариант водоснабжения жилых домов – это применение гидропневматических установок.
• Гидравлические установки имеют определенные преимущества по сравнению с водонапорными баками, так как они могут размещаться на любом этаже здания, в подвалах, колодцах и т. д. Однако для их надежной работы требуется бесперебойное электроснабжение.
Установка состоит из следующих основных элементов: электронасоса, гидропневматического бака, блока управления и обвязки с арматурой.
Основной элемент установки – гидропневматический бак. Он состоит из двух элиптических днищ с обработкой, между которыми установлена резиновая диафрагма, разделяющая бак на воздушную (верхнюю) и жидкостную (нижнюю) камеры. Установка автоматизирована; насос включается и выключается в зависимости от давления воды в системе.
Ворот – это приспособление для подъема воды из колодца, которое состоит из отрезка древесины цилиндрической формы, закрепленной на оси. Ось вращается в подшипниках, закрепленных в стойках, ручками, расположенными с одной или двух сторон бревна.

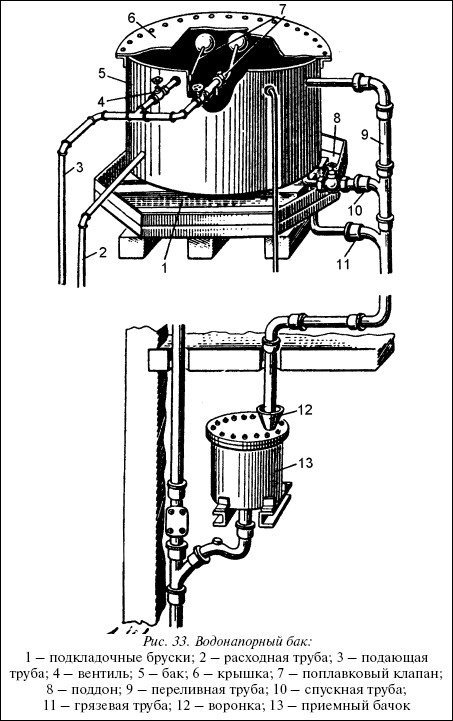

Рис. 33. Водонапорный бак:
1 – подкладочные бруски; 2 – расходная труба; 3 – подающая труба; 4 – вентиль; 5 – бак; 6 – крышка; 7 – поплавковый клапан; 8 – поддон; 9 – переливная труба; 10 – спускная труба; 11 – грязевая труба; 12 – воронка; 13 – приемный бачок
