При раздельном отведении «серых» сточных вод объем септика может быть уменьшен примерно вдвое. Септик должен размещаться от здания на расстоянии не менее 5 м, причем желательно (а при расстоянии 15 м – обязательно) устройство на выпуске перед септиком смотрового колодца из железобетонных колец диаметром 0,7 м или из других материалов размером 0,7x0,7 м. Смотровой колодец должен быть закрыт металлической крышкой и служить для прочистки трубопровода выпуска.
Использование дозирующей камеры предусматривается для увеличения разового (секундного)

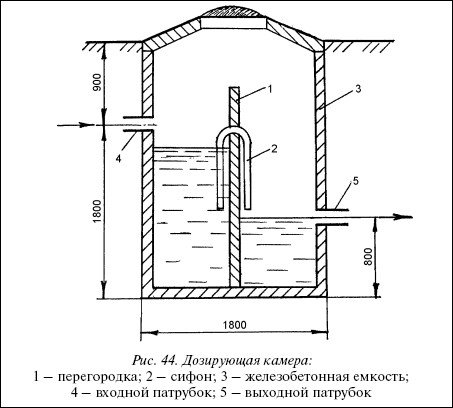

Рис. 44. Дозирующая камера:
1 – перегородка; 2 – сифон; 3 – железобетонная емкость; 4 – входной патрубок; 5 – выходной патрубок
Дозирующая камера представляет собой емкость, разделенную водонепроницаемой перегородкой, в которой закреплен сифон, периодически сбрасывающий залпами порции поступающей из септика осветленной воды.
Фильтрующий колодец применяют для очистки сточных вод от одного дома при благо-приятных грунтовых условиях (песчаный или супесчаный грунт и низкий уровень грунтовых вод – не менее чем на 1 м ниже основания колодца).
Размеры в плане фильтрующего колодца при расходе сточных вод до 0,5 м3/сутки (2–3 человека) – в песчаных грунтах 1x1 м (или кольцо диаметром 1 м, в супесях 1,5x1,5 м (или диаметр – 1,5 м); при расходе сточных вод до 1,0 м3/сутки (4–5 человек) – в песчаных грунтах 1,5x1,5 м, в супесях 2x2 м. При поступлении на очистку только «серых» сточных вод площадь колодца можно уменьшить вдвое.
Фильтрующий колодец выкладывают из красного кирпича, бутового камня или монтируют из железобетонных колец.
На высоту до 1,0 м от дна в колодце устраивают донный фильтр из гравия, щебня, спекшегося шлака, осколков кирпича и т. д., причем крупность фракций от 10 до 70 мм. Снаружи стенки колодца обсыпают тем же материалом на высоту фильтра толщиной 400–500 мм. Стенки в районе фильтра делаются дырчатыми, для этого предусматривают послойную укладку в полкирпича (в шахматном порядке) или пропуск камней. В железобетонных кольцах следует просверлить отверстия диаметром 50–60 мм примерно через 100 мм по длине и высоте в шахматном порядке. Из верхней надфильтровой части колодца следует предусмотреть вытяжку вентиляционной трубой с флюгаркой диаметром не менее 100 мм; высота отверстия трубы над поверхностью земли – 0,5–0,7 м. Колодец перекрывают железобетонной плитой с отверстием для установки чугунного или деревянного люка. При расчетной зимней температуре ниже 25 °C предусматривают утепляющую крышку.
Внимание
Очистка сточных вод в колодце осуществляется биопленкой, образованной на поверхности загрузки фильтра микроорганизмами, которые используют органические вещества, содержащиеся в сточной воде,
Фильтрующие колодцы сооружают не ближе 10 м от жилых зданий и как можно дальше от источников подземных водозаборов.
Поля подземной фильтрации применяют, как и фильтрующие колодцы, в песчаных и супесчаных грунтах при низком уровне грунтовых вод.
Внимание
Преимуществами полей подземной фильтрации перед фильтрующими колодцами являются простота и меньшая стоимость строительства, обеспечивание подпочвенного увлажнения приусадебного участка и огорода; недостатком – необходимость планировки участка с учетом прокладки оросительной сети – т. е. проведение большого объема ирригационных работ.
При устройстве полей подземной фильтрации осветленные в септике сточные воды, пройдя обеззараживающую камеру, по подающему трубопроводу попадают в распределительную трубу. Распределительный трубопровод укладывают из пластмассовых, асбестоцементных или керамических труб диаметром 150 мм, проложенных с уклоном 0,02. К распределительному трубопроводу подсоединяют с помощью тройников оросительные трубы. Оросительные трубы устраивают так же, как и распределительные, из пластмассовых, асбестоцементных или керамических труб диаметром 75–100 мм. Длина оросительной трубы должна быть не менее 20 м с уклоном 0,002. Оросительную трубу делают водопроницаемой, для чего в пластмассовых трубах сверлят отверстия в шахматном порядке диаметром 10 мм, направленные вниз с расстоянием между ними 50 мм.

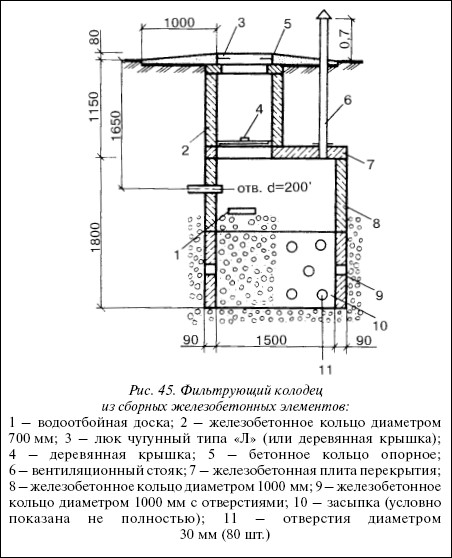

Рис. 45. Фильтрующий колодец из сборных железобетонных элементов:
1 – водоотбойная доска; 2 – железобетонное кольцо диаметром 700 мм; 3 – люк чугунный типа «Л» (или деревянная крышка); 4 – деревянная крышка; 5 – бетонное кольцо опорное; 6 – вентиляционный стояк; 7 – железобетонная плита перекрытия; 8 – железобетонное кольцо диаметром 1000 мм; 9 – железобетонное кольцо диаметром 1000 мм с отверстиями; 10 – засыпка (условно показана не полностью); 11 – отверстия диаметром 30 мм (80 шт.)
В асбестоцементных трубах делают пропилы шириной 10 мм, глубиной на 1/3 диаметра в нижней части трубы через 100–150 мм. Керамические трубы укладывают с зазором друг от друга в 15–20 мм, а сверху зазор прикрывают накладками из рубероида. Оросительные трубы заглубляют на 60–90 см от поверхности земли, при этом трубы укладывают в траншею, на дне которой под трубой устраивают выемку шириной 300 мм и глубиной 200 мм. Выемку, а также уложенную на нее трубу засыпают гравием, щебнем или шлаком размером фракций 15–25 мм. Концы оросительных труб соединяют распределительной трубой и на концах трубы устанавливают вентиляционные стояки диаметром 100–120 мм с флюгарками на конце высотой 0,5–0,7 м над поверхностью земли.
