К сточным трубам ванны присоединяют посредством выпускного отверстия в днище; переполнение ванны предотвращается переливом, устроенным в верхней части ее торцовой стенки. Выпуск закрывается пробкой на цепочке. Перелив соединяют переливными трубами с напольным сифоном.
Напольный сифон имеет небольшую высоту, что позволяет устанавливать его под ванной выше пола и прокладывать над полом сточные трубы. Тройник, посредством которого переливная труба сообщается с сифоном, соединен с корпусом сифона полугайкой. Это дает возможность устанавливать отросток тройника в нужном направлении при монтаже трубопровода.

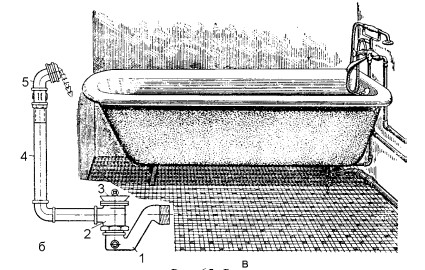

Рис. 65.

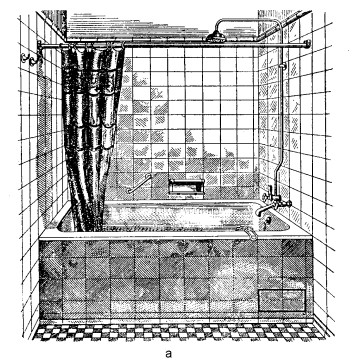

а – прямобортная; б – деталь переливной трубы: 1 – напольный сифон; 2 – тройник; 3 – выпуск из ванны: 4 – переливная труба; 5 – перелив; в – ванна круглобортная
На рис. 66 показана схема устройства отдельной душевой установки. Для сбора и последующего слива воды используют поддоны, установленные на кирпичный фундамент и облицованные сбоку кафельной плиткой. Душевые установки оборудуют смесителями холодной и горячей воды. Поддон подключают к канализационной сети через сифон. Душевые установки могут устраиваться и без поддона, но в этом случае требуется повышенное внимание с точки зрения гидроизоляции конструкций здания.

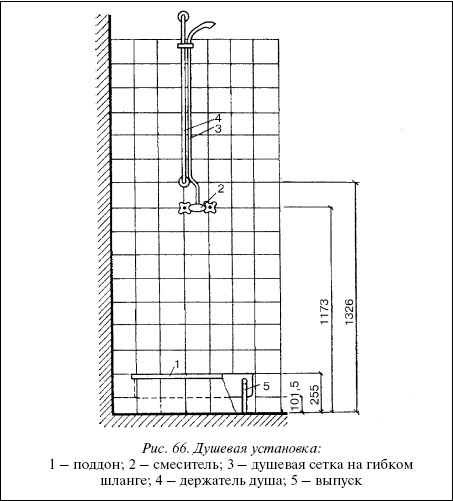

Рис. 66. Душевая установка:
1 – поддон; 2 – смеситель; 3 – душевая сетка на гибком шланге; 4 – держатель душа; 5 – выпуск
Внимание
В зданиях с массивными потолками и при отсутствии стоков в полу следует уложить водоизолирующий слой между черным полом – перекрытием и монолитным бесшовным полом. Сток воды в полу также следует уплотнить водонепроницаемым слоем между полом и монолитным бесшовным полом душевой комнаты. В отверстие в полу вмазывается сифон или трап для стока воды в канализационный трубопровод.
Чугунные эмалированные ванны устанавливают на ножках с наклоном дна в сторону выпуска.

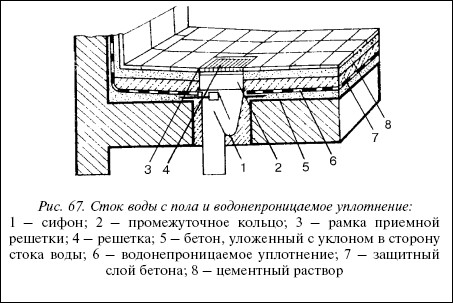

Рис. 67. Сток воды с пола и водонепроницаемое уплотнение:
1 – сифон; 2 – промежуточное кольцо; 3 – рамка приемной решетки; 4 – решетка; 5 – бетон, уложенный с уклоном в сторону стока воды; 6 – водонепроницаемое уплотнение; 7 – защитный слой бетона; 8 – цементный раствор
На заметку
При установке ванн в помещениях с деревянными полами применяют водостойкое покрытие пола. Кроме того, от верха стены над ванной и до пола устраивают водонепроницаемую облицовку.

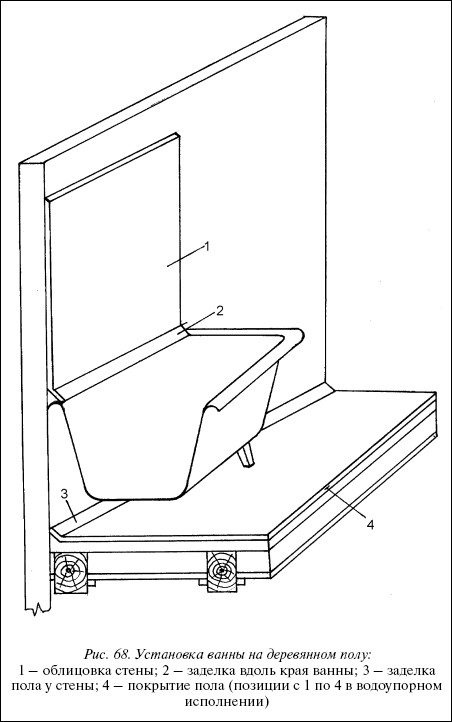

Рис. 68. Установка ванны на деревянном полу:
1 – облицовка стены; 2 – заделка вдоль края ванны; 3 – заделка пола у стены; 4 – покрытие пола (позиции с 1 по 4 в водоупорном исполнении)
Раковины изготавливают из чугуна или стали и покрывают эмалью. Из эмалированных чугунных раковин лучшей считается раковина с цельноотлитой спинкой. Размеры чаши раковины 600x400 мм при глубине 150 мм. Высота спинки 300 мм. Борта и края спинки закруглены. Для стока воды в днище раковины имеется выпуск, которым раковина соединяется с сифоном. В спинке раковины имеются два отверстия для
Раковина прикрепляется к стенке четырьмя шурупами через отверстия в спинке на высоте 850 мм от пола.
На заметку
Мойки представляют собой чугунные или стальные эмалированные приборы с одним или двумя отделениями, предназначенными для мытья посуды и нуждающихся в мытье продуктов. В мойках второго типа, более удобных, одно отделение служит для мытья, другое для ополаскивания вымытого.
Наиболее удобна чугунная эмалированная мойка на одно отделение с цельноотлитой дренажной полочкой. На полочке можно ставить подлежащую мытью посуду, укладывать продукты. Мойка имеет индивидуальный выпуск, который через сифон подключается к канализационному трубопроводу.
На рис. 70 изображена чугунная эмалированная мойка без спинки на два отделения, встраиваемая в кухонный стол. На столе устанавливается смеситель, каждое отделение прибора имеет индивидуальный выпуск с пробкой. Выпуски соединяются с сифоном. Мойки данного типа изготавливаются также из нержавеющей стали.
В настоящее время в России и в СНГ широко представлена сантехника зарубежных фирм, в основном европейских. На одном из первых мест по поставкам в Россию сантехнического оборудования стоит Италия.
Широкое распространение получили ванны с гидромассажем фирмы «Альбатрос», известные у нас как ванны «Джакузи», а также всевозможные душевые кабины фирм ДПД и «Дука» и «Джулиани».
Внимание
Особенностью зарубежной сантехники является высокая технология изготовления и расширение функциональных возможностей оборудования. Имеются модели, соединяющие в себе ванну, душ, сауну, позволяющие выбирать наиболее подходящий для пользователя климатический режим. Это своего рода комплексы, где наряду с принятием водных процедур можно пройти ряд лечебно-профилактических процедур (ингаляция, вертикальный и спинной массаж, массаж ступней ног, шейный массаж и т. д.). Если вы приобрели и хотите установить сантехническое оборудование подобного класса, помните, что обязательным условием его безаварийной работы будет неукоснительное соблюдение правил пользования, особенно в части ухода и правильного содержания.
Гидромассажные ванны «Джакузи» была изобретена братьями Жакузи в 1968 году. Изобретатели создали механизм, который крепится к краю ванны и создает в ванне вихревое движение воды, вспененной воздухом. Таким образом интенсивно массируются определенные части тела.

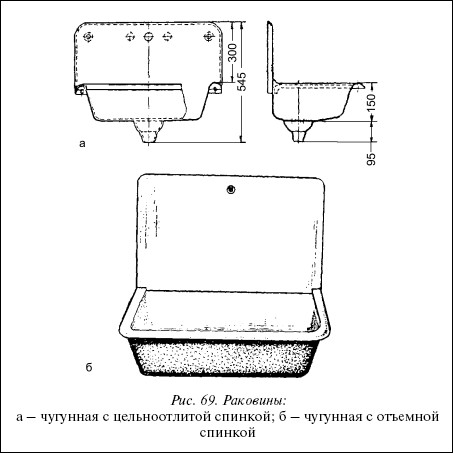

Рис. 69. Раковины:
а – чугунная с цельноотлитой спинкой; б – чугунная с отъемной спинкой
Гидромассаж в ваннах «Джакузи» обеспечивается четким равновесием воды и воздуха, давлением смеси и расположением водяных струй, направленных на максимально загруженные в течение дня участки тела – позвоночник, спину, шею, ноги. Интенсивный массаж усиливает циркуляцию крови.
На заметку
Ванны «Джакузи» делаются из токонепроводящих материалов – пластика, керамики, пластмассы. Здесь же размещается гидромассажный насос и органы управления им. Зачастую ванны «Джакузи» имеют индивидуальные нагревательные элементы и осветительные приборы.

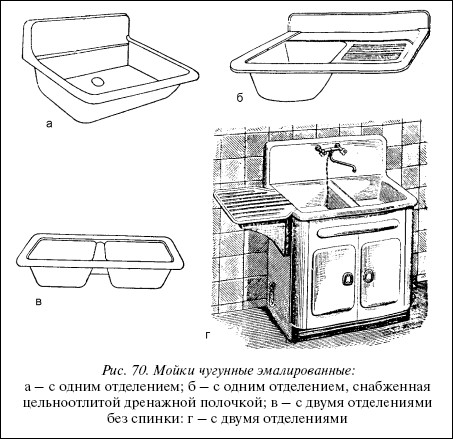

Рис. 70. Мойки чугунные эмалированные:
а – с одним отделением; б – с одним отделением, снабженная цельноотлитой дренажной полочкой; в – с двумя отделениями без спинки: г – с двумя отделениями
