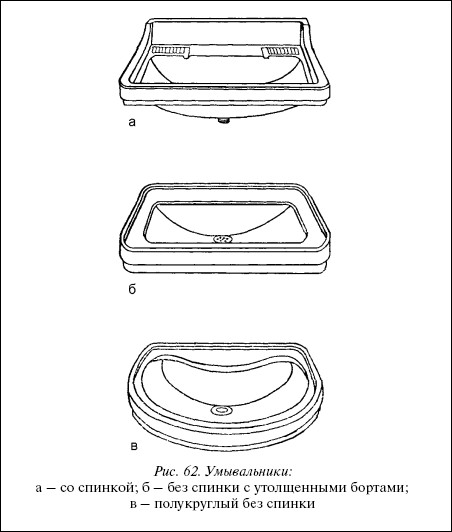

Рис. 62. Умывальники:
а – со спинкой; б – без спинки с утолщенными бортами; в – полукруглый без спинки
При установке унитазов на плиточных или цементных полах, заделывают в полы деревянные доски – тафты, имеющие такую же форму, как и основание унитаза. Для унитазов с нижним выпуском тафты должно быть отверстие (вырез) под выпускной патрубок унитаза,
Высокорасположенные бачки устанавливают на высоте 1 м 80 см от пола на двух кронштейнах, прикрепляемых к стене шурупами, или на двух костылях. Бачки располагают горизонтально так, чтобы ось их выпускного патрубка соответствовала оси унитаза.
На заметку
Бачки соединяют с унитазом посредством смывных труб диаметром 1 1/4”. К выпускному отверстию посредством бачка смывную трубу присоединяют при помощи муфты и контргайки. Присоединение этой трубы к унитазу производится ниже описанным способом.
На конец трубы, смазанный суриком, наматывают льняную прядь, тоже смазанную суриком, и надевают на этот конец специальную резиновую муфту, которую закрепляют хомутом. Вставив трубу в предварительно смазанный суриком раструб смывного патрубка унитаза, надевают на патрубок резиновую муфту ее раструбной частью и закрепляют хомутом.
Рис. 62. Умывальники:
а – со спинкой; б – без спинки с утолщенными бортами; в – полукруглый без спинки
Смывную трубу, располагаемую вертикально, прикрепляют к стене хомутиком на высоте 850–1000 мм от пола.
При установке бачков, непосредственно соединенных с унитазом, смывные трубы не требуются.
Подключение смывных бачков к водопровод-ным подводкам диаметром 1/2” осуществляется через вентиль.
Наиболее широко применяются умывальники со спинкой, размеры которых 600x450 мм или 500x450 мм. На горизонтальной панели умывальника оформлены две мыльницы. В панели внизу имеются три гнезда, закрытые с лицевой стороны тонкой пленкой керамики.
При установке арматуры пленку пробивают, превращая гнезда в отверстия. В зависимости от выбранного типа смесителя пробивают в панели одно, два или все три отверстия. В чаше умывальника имеется также выпускное отверстие. На рис. 62 показаны прямоугольный умывальник с утолщенными бортами и умывальник полукруглой формы, представляющие собой красивые и удобные приборы. На панелях умывальников нет загрязняющих их мыльниц: они заменяются керамическими или металлическими настенными мыльницами. В полых бортах умывальников размещают чугунные кронштейны для установки умывальников на стене. Смесители в этом случае устанавливаются на стене.

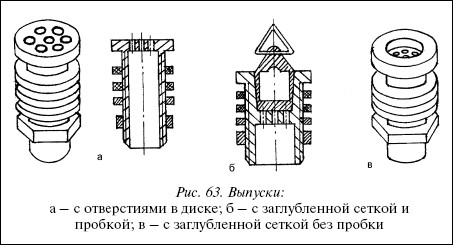

Выпуски для умывальников изготавливают нескольких типов:
Внимание
Для умывальников применяют различные сифоны: двухоборотные хромированные из цветных металлов, двухоборотные чугунные и бутылочные пластмассовые. Бутылочные сифоны бывают двух типов – с выпуском в бок и выпуском вниз; однако внутреннее устройство сифонов обоих типов одинаково.
В корпус 1 сифона вставлена труба 2 с соединительной гайкой 3 вверху, закрепленная при помощи соединительной гайки 5 и резинового кольца 4. Положение трубы внутри корпуса можно изменить гайкой стаканчика 7, а к боковому отростку привернута труба 6, соединяющая сифон с канализационным трубопроводом.
Бутылочный сифон удобен как при монтаже, так и в эксплуатации, поскольку он допускает перемещение трубы 2 при соединении с выпуском умывальника. Кроме того, сифоны легко очищаются, достаточно отсоединить стаканчик 7 (рис. 64).

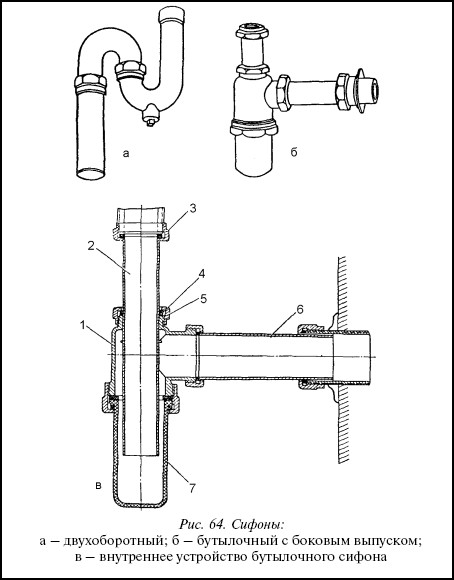

Рис. 64. Сифоны:
а – двухоборотный; б – бутылочный с боковым выпуском; в – внутреннее устройство бутылочного сифона
Умывальники устанавливают на высоте 0,8 м от пола. Умывальники опираются на кронштейны, прикрепляемые к стене шурупами, и соединяются с сифонами. Соединение осуществляется посредством выпуска, вставляемого в выпускное отверстие умывальника и поджимаемого снизу гайкой. Для того, чтобы при затяжке гайки умывальник не раскололся, между его дном и верхним кольцом выпуска, а также между низом умывальника и гайкой устанавливают резиновые прокладки.
Выпуск соединяют с сифоном или сифономревизией патрубком: вверху – при помощи муфты, а внизу – разбортовыванием конца патрубка, вставляемого в ревизию, и навертыванием смоляной пряди с суриковой замазкой.
Совет
Для умывальников, как правило, полагаются туалетные краны, которые укрепляют непосредственно перед умывальником на стене. Допускается установка стеновых смесителей.
Для бытовых нужд применяют чугунные или стальные эмалированные ванны прямобортные и полукруглые. Керамические ванны применяются для лечебных процедур, связанных с применением агрессивных сред.
Совет
Более удобны и гигиеничны прямобортные ванны. Их обычно устанавливают одной длинной и двумя короткими сторонами впритык к стенам ванной комнаты, можно облицевать плиткой. Такой же облицовкой покрывают стену, образующую переднюю панель ванны.
Круглобортные ванны обычно устанавливают в ванных комнатах с необлицованными стенами. Круглобортные ванны устанавливают в 50–60 мм от стен, для того чтобы можно было при надобности протирать как ванну со всех сторон, так и стену.
