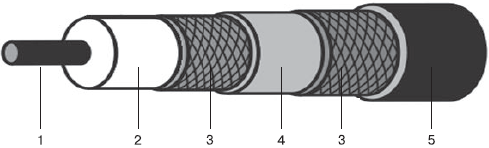

Рис. 5.3. Строение толстого коаксиального кабеля
Рассмотрим элементы коаксиального кабеля, отмеченные на рисунках цифрами.
1. Центральный проводник (Center Conductor). Представляет собой металлический стержень, цельный или состоящий из нескольких проводников. В качестве металла, как правило, выступает медь или сплав с медью, например сплав меди с карбоном, омедненная сталь или омедненный алюминий. Толщина проводника обычно находится
2. Диэлектрик (Dielectric). Служит для надежного разделения и изолирования центрального проводника и оплетки, которые используются для передачи сигнала. Диэлектрик может изготавливаться из различных материалов, например из полиэтилена, фторопласта, пенополиуретана, поливинилхлорида, тефлона и т. д.
3. Оплетка (Braid). Является одним из носителей, который участвует в передаче сигнала. Кроме того, она играет роль заземления и защитного экрана от электромагнитных шумов и наводок. Как правило, оплетка сделана из медной или алюминиевой проволоки. Когда требуется увеличить помехозащищенность системы, может использоваться кабель с двойной и даже четверной оплеткой.
4. Изолирующая пленка (Foil). Выступает обычно в роли дополнительного экрана. В качестве материала используется алюминиевая фольга.
5. Внешняя оболочка (Outer Jacket). Используется для защиты кабеля от воздействия внешней среды. Оболочка, как правило, имеет ультрафиолетовую защиту и защиту от возгорания, для чего используется материал с определенными свойствами, например поливинилхлорид, пластик, резина и т. д.
Волновое сопротивление коаксиального кабеля, используемого для передачи данных в локальных сетях, составляет 50 Ом. При этом толщина тонкого коаксиального кабеля – примерно 0,5–0,6 см, а толстого – 1–1,3 см.
Существует определенная маркировка (категория) кабелей, которая позволяет различать их характеристики. Например, кабель с волновым сопротивлением 50 Ом имеет маркировку RG [1]– 8, RG-11 и RG-58. Различают также подкатегории кабелей, например RG-58/U (одножильный проводник) или RG-58A/U (многожильный проводник).
Наибольшее распространение получил тонкий коаксиальный кабель, поскольку он более гибкий и его легче прокладывать. Если требуется увеличить диаметр сети, то используется толстый коаксиальный кабель. Иногда тонкий и толстый кабели применяются одновременно: тонким кабелем соединяют близкорасположенные компьютеры, а толстым – компьютеры на большом удалении или два сегмента сети.
1
RG (от англ. Radio Grade) – волновод.
Кабель «витая пара»
На сегодня кабель «витая пара» (Twisted Pair) получил наибольшее распространение. В первую очередь это произошло благодаря его скоростным характеристикам и удобству прокладки. Его появление было вполне прогнозируемым, поскольку использование коаксиального кабеля накладывает ограничение на топологию сети, что, в свою очередь, отражается на возможностях ее модернизации и скорости передачи данных.
Свое название он получил благодаря особенности внутреннего исполнения. Так, внутри кабеля может находиться от одной до двадцати пяти пар проводников, скрученных между собой и имеющих определенный цвет.

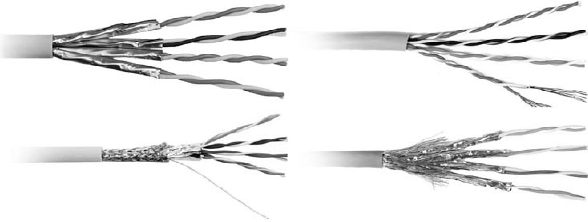

Внешний вид кабеля «витая пара» зависит от того, какое количество проводников находится внутри него, какого типа оплетки используются для экранирования кабеля и пар, а также от наличия дополнительного заземляющего проводника (рис. 5.4).
Рис. 5.4. Внешний
Различают экранированный (Shielded) и неэкранированный (Unshielded) кабели. Кроме того, существует много различных вариантов исполнения кабеля, среди которых наибольшее распространение получили UTP (Unshielded Twisted Pair, неэкранированная витая пара), F/UTP (Foiled Unshielded Twisted Pair, фольгированная неэкранированная витая пара), STP (Shielded Twisted Pair, эканированная витая пара), S/FTP (Screened Foiled Twisted Pair, фольгированная экранированная витая пара), SF/UTP (Screened Foiled Unshielded Twisted Pair, фольгированная неэкранированная витая пара) и др. Есть также несколько вариантов кабеля с многожильными проводниками.
Кабели различают и по категориям: чем выше категория, тем лучшими характеристиками (в том числе и скоростными) обладает кабель. Так, в настоящее время существует семь категорий кабеля «витая пара», используемых для организации работы локальной сети. Например, кабель пятой категории позволяет передавать данные со скоростью 100 Мбит/c, а кабель начиная с шестой категории делает возможной передачу данных на скоросте не менее 1 Гбит/c. Кабель же седьмой категории теоретически способен передавать данные со скоростью 100 Гбит/с.
Кабель «витая пара» является самым популярным способом подключения компьютеров в «домашних» сетях. Стоимость кабеля достаточно низкая, однако при этом скорость передачи данных находится на очень высоком уровне. Длины сегмента кабеля в 100 м хватает, чтобы подключить компьютер в квартире, просто свесив кабель с крыши и подведя его к окну. Именно такой способ подключения является самым простым и распространенным в «домашних» сетях.
Оптоволоконный кабель
Еще один вариант кабеля для передачи данных в сетях – оптоволоконный (Fiber Optic). Именно оптоволоконный кабель благодаря своим характеристикам имеет наибольшие шансы остаться в лидерах.
Его главным отличием от существующих вариантов кабеля является способ передачи электрических сигналов: для этого используется свет. Это означает, что оптоволоконный кабель не подвержен влиянию электромеханических наводок, а сигнал ослабевает гораздо меньше. Как результат – высокая скорость передачи данных на большие расстояния.
Оптоволоконные кабели отличаются конструкцией, точнее, диаметром сердцевины, то есть оптоволокна. Существует два варианты оптоволокна, которые однозначно влияют на характеристики кабеля. Так, различают одномодовое (SM, Single Mode) и многомодовое, или мультимодовое (MM, Multi Mode), волокно.

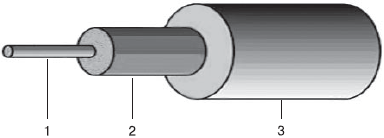

Упрощенная схема оптоволоконного кабеля показана на рис. 5.5.
Рис. 5.5. Строение оптоволоконного кабеля
Основная деталь оптоволоконного кабеля – оптоволокно или, как его еще называют, световод (1), по которому непосредственно передается световой сигнал. Чтобы сигнал не уходил из световода, вокруг последнего располагается отражающая оболочка (2) толщиной 125 мкм. И еще один элемент – оболочка (3), которая защищает кабель от внешнего воздействия, например влаги или солнечных лучей.
